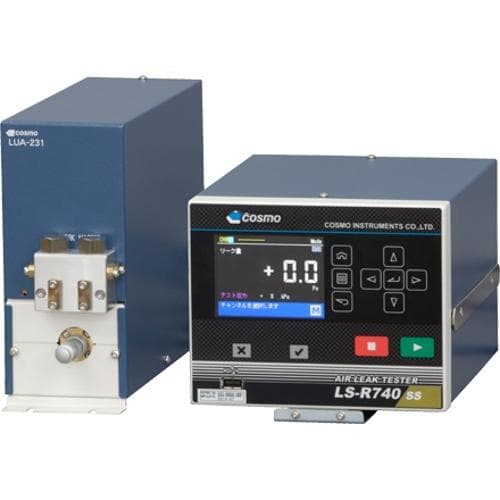

Thiết bị kiểm tra rò rỉ khí cho các bộ phận thể tích nhỏ COSMO LS-R740 (SS)

Giao diện dễ điều hướng và trực quan với cấu hình menu đơn giản. Hiển thị dạng sóng của Áp suất thử nghiệm và Áp suất chênh lệch. Ảnh hưởng của tiếng ồn tạo ra trong quá trình thử nghiệm trên bộ phận có thể được bù trừ, giúp giảm thời gian thử nghiệm. Khả năng đa ngôn ngữ có thể lựa chọn của người dùng: Tiếng Anh, Tiếng Nhật và Tiếng Trung. Cổng USB để quản lý dữ liệu thử nghiệm dễ dàng. Vị trí đặt cảm biến gần hơn với viên nang mục tiêu

Áp suất chênh lệch	Độ phân giải	0,1 Pa
Phạm vi hiển thị	±999,9Pa, (Phạm vi đảm bảo độ chính xác ±1000Pa)
Sự chính xác	±2,5% của rdg ±1Pa, 50Pa hoặc thấp hơn±2Pa
Cảm biến Áp suất chịu đựng tối đa	5MPa
Đơn vị hiển thị	Kiểm tra áp suất	kPa，MPa (Đơn vị không phải SI để sử dụng ở nước ngoài kg/cm 2 , PSI, bar, mmHg, 他)
Tỷ lệ rò rỉ	Pa, kPa, mL/s, mL/phút, L/phút, Pa・m 3 /s, E-3 Pa・m 3 /s, Pa/s, Pa/min,＊Pa/s, ＊Pa/min (Đơn vị không SI để sử dụng ở nước ngoài mmH 2 O, mmHg, inH 2 O,Khác)
K(Ve)（Hệ số rò rỉ）	mL, L (Đơn vị không phải SI để sử dụng ở nước ngoài là 3 , ft 3 )
Hiển thị tỷ lệ rò rỉ	4 chữ số, Tốc độ lấy mẫu 10 lần/giây
Giới hạn rò rỉ	±999,99 tối đa
Số lượng kênh	32ch（0～31）
Bộ đếm thời gian	999,9 giây（Độ phân giải 0,1 giây）
Nguồn điện	AC100～240V±10%, 50/60Hz, tối đa 70VA
Nhiệt độ môi trường	5～45℃
Độ ẩm	80% RH hoặc thấp hơn / Không ngưng tụ sương
Cân nặng	Bộ điều khiển: khoảng 2,6kg, Bộ phận khí nén: khoảng 4,4kg
Nguồn áp suất thử nghiệm	Không khí sạch và khô được điều chỉnh theo áp suất thử nghiệm. Áp suất nguồn phải cao hơn áp suất thử nghiệm đủ
Áp suất thí điểm	Cài đặt bằng cách sử dụng bộ điều chỉnh áp suất thí điểm được lắp đặt: Phạm vi: 400 đến 700kPa
Kích thước cổng	Mối nối một chạm Ф6mm: Nguồn áp suất thí điểm, Nguồn áp suất thử nghiệm Mối nối đặc biệt: Cổng WORK và MASTER
Bộ vi xử lý	SH-2A 144MHz, DRAM8MB
RS-232C (D-sub 9 chân)	Chiều dài cố định I/F Chiều dài cố định ID/F	Thông số thử nghiệm cũng như kết quả thử nghiệm được truyền đi
Chiều dài cố định T/F	Chỉ có kết quả kiểm tra được truyền đi
Khác	Định dạng đặc biệt
cổng USB	Dữ liệu thử nghiệm	Phán đoán, Rò rỉ, Áp suất thử nghiệm, Kênh #, Thời gian, v.v.
Tham số thử nghiệm	Kiểm tra các thông số của tất cả các màn hình cài đặt
Phụ kiện tiêu chuẩn	Bộ điều chỉnh áp suất lọc thí điểm Giá đỡ lắp nhanh, Đầu nối I/O điều khiển, Dây nguồn, Biên bản kiểm tra, Sổ tay hướng dẫn vận hành, Tài liệu truy xuất nguồn gốc

Mạch khí nén

Phân loại

LS-R740SS- ①②③④⑤

①	Mạch thử nghiệm	Mạch Y	Y	Mạch thử nghiệm có thể tích bên trong nhỏ nhất
②	Kiểm tra áp suất	Áp suất thấp	L	Phạm vi áp suất thử nghiệm 10 ～ 100 kPa
Áp suất trung bình	Tôi	Phạm vi áp suất thử nghiệm 50 ～ 700 kPa
Áp suất chân không	V.	Phạm vi áp suất thử nghiệm -5 ～ -100 kPa
③	Lựa chọn	Với ALC 0.1	K01	Độ dịch chuyển thể tích 0～0.1mL
Với ALC 0.01	K001	Độ dịch chuyển thể tích 0～0.01mL
Với cổng hiệu chuẩn	JX	Có thể lắp đặt máy kiểm tra rò rỉ
Bảng điều khiển gắn	P	Bộ điều khiển được thiết kế để gắn trên bảng điều khiển
④	Độ nhạy cảm biến	Ks = 0,005mL/kPa	KX1	Tiêu chuẩn
Ks = 0,0025mL/kPa	KX05	Tùy chọn
⑤	Chiều dài cáp được chỉ định	Cáp từ đơn vị này sang đơn vị khác 3m	S3	Tiêu chuẩn
Cáp từ đơn vị này sang đơn vị khác 5m	S5	Tùy chọn
Cáp từ đơn vị này sang đơn vị khác 10m	S10	Tùy chọn

Đơn vị mạch khí nén
