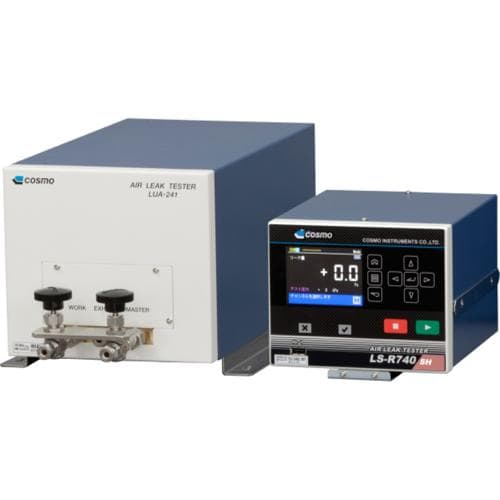

Thiết bị kiểm tra rò rỉ khí áp suất siêu cao COSMO LS-R740(SH)

Giao diện dễ điều hướng và trực quan với cấu hình menu đơn giản

Hiển thị dạng sóng áp suất thử nghiệm và chênh lệch áp suất

Có thể bù đắp ảnh hưởng của tiếng ồn phát sinh trong quá trình thử nghiệm đối với phôi, giúp giảm thời gian thử nghiệm

Có thể lựa chọn ba ngôn ngữ. Tiếng Anh, tiếng Trung, tiếng Nhật

Cổng USB để quản lý dữ liệu thử nghiệm dễ dàng

Vị trí đặt cảm biến gần hơn với viên nang mục tiêu

DPS	Độ phân giải	1 Pa
Phạm vi hiển thị	±9.999kPa (Phạm vi đảm bảo độ chính xác ±10kPa)
Sự chính xác	±5% của rdg ±1Pa (500Pa hoặc thấp hơn: ±2Pa)
Áp suất chịu đựng tối đa	20MPa
Đơn vị	Kiểm tra áp suất	kPa, MPa
(kg/cm2, PSI, bar, mmHg, v.v.)
Rò rỉ	Trong, kPa, mL/s, mL/phút, L/phút, Trong・m³/s,
E-3 Pa・m3/s, Pa/s, Pa/min, *Pa/s, *Pa/min
(mmH2O, mmHg, inH2O, v.v.)
K(Và)	mL, L (in3, ft3)
(Hệ số rò rỉ)
Màn hình rò rỉ	4 chữ số, Tốc độ lấy mẫu: 10 lần/giây
Giới hạn rò rỉ	Lên đến ±999,9Pa
Số lượng kênh	32 kênh (0 đến 31)
Bộ đếm thời gian	999,9 giây (Độ phân giải 0,1 giây)
Nguồn điện	AC100～240V±10%, 50/60Hz, tối đa 70VA
Nhiệt độ môi trường	5 đến 45 ℃
Độ ẩm	80%RH hoặc thấp hơn / Không ngưng tụ sương
Cân nặng	Bộ điều khiển: khoảng 2,6 kg Đơn vị khí nén: khoảng 15 kg
Nguồn áp suất	Không khí sạch và khô. Áp suất nguồn phải cao hơn áp suất thử nghiệm đủ
Áp suất thí điểm	Không khí sạch và khô, được điều chỉnh trong khoảng 500 đến 700kPa
Cổng kết nối	Áp suất thí điểm: Rc1/4
Áp suất thử nghiệm: Swagelok Ф6mm (Cổng WORK & MASTER)
Bộ vi xử lý	SH-2A 144MHz, DRAM8MB
RS-232C (D-sub 9 chân)	Chiều dài cố định I/F	Các thông số thử nghiệm cũng như kết quả thử nghiệm được truyền đi
ID/F chiều dài cố định
Chiều dài cố định T/F	Chỉ có kết quả kiểm tra được truyền đi
Khác	Định dạng đặc biệt
Cổng USB	Dữ liệu thử nghiệm	Phán đoán, Rò rỉ, Áp suất thử, Kênh số, Bộ hẹn giờ, v.v.
Tham số thử nghiệm	Kiểm tra các thông số của tất cả các màn hình cài đặt
Phụ kiện tiêu chuẩn	Bộ điều chỉnh áp suất lọc thí điểm, Giá đỡ lắp nhanh,
Đầu nối I/O điều khiển, Cáp nguồn, Biên bản kiểm tra,
CD hướng dẫn vận hành, Tài liệu truy xuất nguồn gốc

Phân loại

LS-R740SH- ①②③

①	Kiểm tra áp suất	Áp suất siêu cao 10MPa	H100	Phạm vi 5.0 đến 10.0MPa (PS 10MPa)
Áp suất siêu cao 16MPa	H160	Phạm vi 5.0 đến 16.0MPa (PS 20MPa)
②	Lựa chọn	Vỏ lọc bằng nylon	RX02	Vỏ lọc cho cổng áp suất thí điểm là nylon
Phụ kiện NPT	PX1	Vít của cổng kết nối là NPT1/4
Bảng điều khiển gắn	P	Bộ điều khiển được thiết kế để gắn trên p và el
③	Chiều dài cáp	Đơn vị-đến-Đơn vị 3m	S3	Tiêu chuẩn
Đơn vị-đến-đơn vị 5m	S5	Lựa chọn
Đơn vị-đến-đơn vị 10m	S10	Lựa chọn

Đơn vị khí nén

DPS	Độ phân giải	1 Pa
Phạm vi hiển thị	±9.999kPa (Phạm vi đảm bảo độ chính xác ±10kPa)
Sự chính xác	±5% của rdg ±1Pa (500Pa hoặc thấp hơn: ±2Pa)
Áp suất chịu đựng tối đa	20MPa
Đơn vị	Kiểm tra áp suất	kPa, MPa
(kg/cm2, PSI, bar, mmHg, v.v.)
Rò rỉ	Trong, kPa, mL/s, mL/phút, L/phút, Trong・m³/s,
E-3 Pa・m3/s, Pa/s, Pa/min, *Pa/s, *Pa/min
(mmH2O, mmHg, inH2O, v.v.)
K(Và)	mL, L (in3, ft3)
(Hệ số rò rỉ)
Màn hình rò rỉ	4 chữ số, Tốc độ lấy mẫu: 10 lần/giây
Giới hạn rò rỉ	Lên đến ±999,9Pa
Số lượng kênh	32 kênh (0 đến 31)
Bộ đếm thời gian	999,9 giây (Độ phân giải 0,1 giây)
Nguồn điện	AC100～240V±10%, 50/60Hz, tối đa 70VA
Nhiệt độ môi trường	5 đến 45 ℃
Độ ẩm	80%RH hoặc thấp hơn / Không ngưng tụ sương
Cân nặng	Bộ điều khiển: khoảng 2,6 kg Đơn vị khí nén: khoảng 15 kg
Nguồn áp suất	Không khí sạch và khô. Áp suất nguồn phải cao hơn áp suất thử nghiệm đủ
Áp suất thí điểm	Không khí sạch và khô, được điều chỉnh trong khoảng 500 đến 700kPa
Cổng kết nối	Áp suất thí điểm: Rc1/4
Áp suất thử nghiệm: Swagelok Ф6mm (Cổng WORK & MASTER)
Bộ vi xử lý	SH-2A 144MHz, DRAM8MB
RS-232C (D-sub 9 chân)	Chiều dài cố định I/F	Các thông số thử nghiệm cũng như kết quả thử nghiệm được truyền đi
ID/F chiều dài cố định
Chiều dài cố định T/F	Chỉ có kết quả kiểm tra được truyền đi
Khác	Định dạng đặc biệt
Cổng USB	Dữ liệu thử nghiệm	Phán đoán, Rò rỉ, Áp suất thử, Kênh số, Bộ hẹn giờ, v.v.
Tham số thử nghiệm	Kiểm tra các thông số của tất cả các màn hình cài đặt
Phụ kiện tiêu chuẩn	Bộ điều chỉnh áp suất lọc thí điểm, Giá đỡ lắp nhanh,
Đầu nối I/O điều khiển, Cáp nguồn, Biên bản kiểm tra,
CD hướng dẫn vận hành, Tài liệu truy xuất nguồn gốc

Phân loại

LS-R740SH- ①②③

①	Kiểm tra áp suất	Áp suất siêu cao 10MPa	H100	Phạm vi 5.0 đến 10.0MPa (PS 10MPa)
Áp suất siêu cao 16MPa	H160	Phạm vi 5.0 đến 16.0MPa (PS 20MPa)
②	Lựa chọn	Vỏ lọc bằng nylon	RX02	Vỏ lọc cho cổng áp suất thí điểm là nylon
Phụ kiện NPT	PX1	Vít của cổng kết nối là NPT1/4
Bảng điều khiển gắn	P	Bộ điều khiển được thiết kế để gắn trên p và el
③	Chiều dài cáp	Đơn vị-đến-Đơn vị 3m	S3	Tiêu chuẩn
Đơn vị-đến-đơn vị 5m	S5	Lựa chọn
Đơn vị-đến-đơn vị 10m	S10	Lựa chọn

Đơn vị khí nén
