Kiểm soát nhiều máy kiểm tra rò rỉ không khí
Bộ điều khiển có thể điều khiển tối đa 8 mạch khí nén.
Máy thử nghiệm có thể điều khiển các mạch khí nén cùng lúc hoặc riêng lẻ.
Các mạch khí nén nhỏ gọn giúp tiết kiệm không gian, giúp giảm chi phí cơ sở.
Hệ thống dây điện đơn giản
Mọi hoạt động nối dây I/O giữa LS-1881 và PLC đều có thể được thực hiện trong bảng điều khiển.
Bộ phận I/O, bộ điều khiển và tất cả các mạch khí nén có thể dễ dàng kết nối với nhau bằng cáp chuyên dụng.
Ngoài ra còn có kế hoạch kết nối nó với fieldbus (DeviceNet), giúp đơn giản hóa việc nối dây.
Có thể lựa chọn bốn ngôn ngữ
Có thể chọn bốn ngôn ngữ sau: tiếng Nhật, tiếng Anh, tiếng Trung và tiếng Hàn.
Vui lòng chọn một tùy chọn tùy thuộc vào nơi sử dụng máy.
Thẻ nhớ được trang bị theo tiêu chuẩn, giúp bạn quản lý dữ liệu dễ dàng hơn.
Bộ nhớ USB được tích hợp sẵn.
LS-1881 có thể lưu trữ tới 1000 nhật ký thử nghiệm trên mỗi mạch khí nén.
Nhật ký kiểm tra được lưu trữ trong bộ nhớ USB có thể được xem hoặc sử dụng để phân tích dữ liệu trên PC.
Các thông số thử nghiệm cũng có thể được lưu trữ trong bộ nhớ USB.
Được tích hợp nhiều tính năng giúp cải thiện hiệu quả và độ chính xác của thử nghiệm.
Được trang bị bộ chuyển đổi AD hiệu suất cao và áp suất chênh lệch.
Cung cấp phép đo chênh lệch áp suất ổn định với độ phân giải 0,1 Pa.
Được trang bị bộ chuyển đổi AD hiệu suất cao và áp suất chênh lệch.
Cung cấp phép đo chênh lệch áp suất ổn định với độ phân giải 0,1 Pa.
Tính năng bù trừ trung bình chạy tinh vi
Bù trừ lỗi, giúp giảm thời gian thử nghiệm và dễ quản lý hơn.
thời trang NR
Chế độ kiểm tra lại phần nằm trong “Khu vực phán đoán không chắc chắn” khi tiếng ồn trong kết quả kiểm tra là không thể tránh khỏi.
Nhiều kênh
Mỗi trạm chứa 32 kênh, phù hợp để thử nghiệm nhiều bộ phận.
Tự kiểm tra
Kiểm tra độ nhạy của cảm biến và hiệu suất của van tại mỗi lần thử nghiệm cũng như hiệu suất điện.
Cổng hiệu chuẩn
Được trang bị cổng hiệu chuẩn giúp kiểm tra và hiệu chuẩn dễ dàng.
Tính năng hiệu chuẩn K(Ve)
Sử dụng Leak Master, LS-1881 có thể đo thể tích bên trong tương đương, K(Ve), được sử dụng để chuyển đổi áp suất chênh lệch đã đo thành lưu lượng.
Kiểm soát tự động áp suất thử nghiệm
Có thể thiết lập áp suất thử nghiệm và sạc nhanh khác nhau cho từng kênh bằng cách sử dụng bộ điều chỉnh E/P.
Thời gian tăng áp có thể được giảm tùy thuộc vào điều kiện thử nghiệm.
| Chênh lệch áp suất | Hiển thị tối thiểu Phạm vi chênh lệch áp suất Áp suất dư thừa trên cảm biến |
0,1 Pa (Tiêu chuẩn) ±1500 Pa (Tiêu chuẩn) 5 MPa |
|---|---|---|
| Đơn vị hiển thị | Kiểm tra áp suất | kPa, MPa, （PSI, kg/cm 2 , bar, mbar, mmHg, cmHg, inHg）※ |
| Thể tích rò rỉ | Pa, kPa, mL/s, mL/phút, L/phút, （mmH 2 O, inH 2 O, mmHg, trong 3 /phút, trong 3 /d)※ | |
| Âm lượng | mL, L, （trong 3）※ ※Nội dung trong ngoặc đơn không được hiển thị cho đơn vị SI. | |
| Số lượng trạm | Lên đến 8 trạm (ST) | |
| Số lượng kênh | 32 kênh (0 đến 32) cho mỗi trạm | |
| Phạm vi cài đặt hẹn giờ | 999,9 giây (độ phân giải: 0,1 giây) | |
| Nguồn điện | Bộ điều khiển | AC100～240 V±10%, 50/60 Hz, tối đa 100 VA, |
| Đơn vị mạch khí nén | AC100～240 V±10%, 50/60 Hz, tối đa 50 VA, | |
| Nguồn áp suất thử nghiệm | Sử dụng không khí sạch. Áp suất ban đầu phải cao hơn áp suất thử nghiệm. | |
| Nguồn áp suất thí điểm | Cung cấp 400 đến 700 kPa không khí sạch. | |
| Đường kính kết nối ống | Rc 1/4 (Nguồn áp suất, ống LÀM VIỆC, ống CHÍNH, nguồn áp suất thí điểm) | |
| Cân nặng | Bộ điều khiển: Bộ mạch khí nén 8,5 kg 7kg (LU-80A) | |
| Phụ kiện tiêu chuẩn | Đầu nối giao diện, Dây nguồn (125VAC 3m cho bộ điều khiển, 3m cho Bộ mạch khí nén, Cáp điện áp cao là một tùy chọn) Biên bản kiểm tra, Tài liệu truy xuất nguồn gốc, Hướng dẫn vận hành |
| Bộ vi xử lý | VIA.EDEN 667MHz, DRAM 512MB | |
|---|---|---|
| Nguồn điện solenoid bên trong | DC24 V | |
| Nhiệt độ môi trường | 5～40℃ | |
| Độ ẩm | 80%RH hoặc thấp hơn Không ngưng tụ sương | |
| Truyền thông nối tiếp dựa trên RS232C (DE-9)） |
Định dạng SS, SD, AS, AD, GS, GD | |
| Cổng mạng LAN | Cổng FTP (đang cân nhắc) | |
| Đơn vị I/O (đi kèm với mạch khí nén) | Đầu vào thiết bị đầu cuối | Tiêu chuẩn: Tùy chọn đầu nối: Hộp đầu cuối và PNP |
| Đầu ra | Tiêu chuẩn: Tùy chọn đầu nối: Hộp đầu cuối và PNP |
|
| Cổng USB | USB×1 | Bộ nhớ USB để lưu trữ dữ liệu |
| Cáp truyền thông (Bán riêng) |
Có sẵn bộ cáp chuyên dụng. | |
| Bộ điều chỉnh (Bán riêng) | Chọn Bộ điều chỉnh phù hợp cho bài kiểm tra của bạn. (Chọn Bộ bỏ qua cho bộ phận có thể tích lớn.) |
Hệ thống Model：LS-1881-①
| Số lượng đơn vị mạch khí nén | ||
|---|---|---|
| ① | S1 | 1 Đơn vị mạch khí nén |
| S2 | 2 Đơn vị mạch khí nén | |
| S3 | 3 Đơn vị mạch khí nén | |
| S4 | 4 Đơn vị mạch khí nén | |
| S5 | 5 Đơn vị mạch khí nén | |
| S6 | 6 Đơn vị mạch khí nén | |
| S7 | 7 Đơn vị mạch khí nén | |
| S8 | 8 Đơn vị mạch khí nén |
Model bộ điều khiển: LS-1881-Option
| Lựa chọn | Sự phù hợp của CE | Q | Dấu CE sẽ được áp dụng cho máy thử nghiệm. Có thể yêu cầu cung cấp Tuyên bố CE riêng. |
|---|---|---|---|
| DeviceNet đã sẵn sàng | N5 | Được thực hiện bởi DeviceNet Gateway (hiện đang được dự kiến) |
Đơn vị mạch khí nén: LU-80A-①②③④-Tùy chọn
| ① | Bộ hiệu chuẩn | Y | Không có van dẫn động cho Leak Master | Không được trang bị van dẫn động cho Leak Master. |
|---|---|---|---|---|
| J | Đi kèm với van dẫn động cho Leak Master | Được kích hoạt để hiệu chuẩn K(Ve) và kiểm tra K(Ve) | ||
| ② | Cảm biến áp suất thử nghiệm (PS) | L | Áp suất thấp | Phạm vi áp suất: Lên đến 100 kPa (FS 100 kPa) |
| M | Áp suất trung bình | Phạm vi áp suất: Lên đến 700 kPa (FS 1000 kPa) | ||
| V. | Áp suất chân không | Phạm vi áp suất: -100 kPa hoặc thấp hơn (FS -100 kPa) | ||
| ③ | Bộ điều chỉnh áp suất thử nghiệm | R | Bộ điều chỉnh chính xác / Bộ điều chỉnh điện khí nén (E/P) | Cần có bộ điều chỉnh riêng (Precision hoặc E/P) Có kèm theo đầu nối bộ điều chỉnh E/P. |
| ④ | Đơn vị I/O | N1 | Đầu nối NPN MIL (Tiêu chuẩn) | |
| N3 | Đầu nối PNP MIL | |||
| NE | Không có đơn vị I/O | |||
| Lựa chọn | Đơn vị mạch Bypass | B | Cần có một đơn vị mạch vòng riêng biệt. | |
| Sự phù hợp của CE | Q | Dấu CE sẽ được áp dụng cho máy thử nghiệm. Có thể yêu cầu cung cấp Tuyên bố CE riêng. | ||
| Cảm biến chênh lệch áp suất phạm vi rộng (DPS) | D4 | DPS FS 10 kPa |

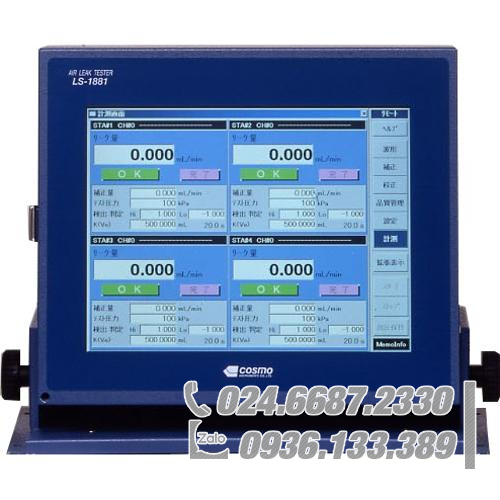

Bộ điều khiển LS-1881
Đơn vị mạch khí nén LU-80A
| Chênh lệch áp suất | Hiển thị tối thiểu Phạm vi chênh lệch áp suất Áp suất dư thừa trên cảm biến |
0,1 Pa (Tiêu chuẩn) ±1500 Pa (Tiêu chuẩn) 5 MPa |
|---|---|---|
| Đơn vị hiển thị | Kiểm tra áp suất | kPa, MPa, （PSI, kg/cm 2 , bar, mbar, mmHg, cmHg, inHg）※ |
| Thể tích rò rỉ | Pa, kPa, mL/s, mL/phút, L/phút, （mmH 2 O, inH 2 O, mmHg, trong 3 /phút, trong 3 /d)※ | |
| Âm lượng | mL, L, （trong 3）※ ※Nội dung trong ngoặc đơn không được hiển thị cho đơn vị SI. | |
| Số lượng trạm | Lên đến 8 trạm (ST) | |
| Số lượng kênh | 32 kênh (0 đến 32) cho mỗi trạm | |
| Phạm vi cài đặt hẹn giờ | 999,9 giây (độ phân giải: 0,1 giây) | |
| Nguồn điện | Bộ điều khiển | AC100～240 V±10%, 50/60 Hz, tối đa 100 VA, |
| Đơn vị mạch khí nén | AC100～240 V±10%, 50/60 Hz, tối đa 50 VA, | |
| Nguồn áp suất thử nghiệm | Sử dụng không khí sạch. Áp suất ban đầu phải cao hơn áp suất thử nghiệm. | |
| Nguồn áp suất thí điểm | Cung cấp 400 đến 700 kPa không khí sạch. | |
| Đường kính kết nối ống | Rc 1/4 (Nguồn áp suất, ống LÀM VIỆC, ống CHÍNH, nguồn áp suất thí điểm) | |
| Cân nặng | Bộ điều khiển: Bộ mạch khí nén 8,5 kg 7kg (LU-80A) | |
| Phụ kiện tiêu chuẩn | Đầu nối giao diện, Dây nguồn (125VAC 3m cho bộ điều khiển, 3m cho Bộ mạch khí nén, Cáp điện áp cao là một tùy chọn) Biên bản kiểm tra, Tài liệu truy xuất nguồn gốc, Hướng dẫn vận hành |
| Bộ vi xử lý | VIA.EDEN 667MHz, DRAM 512MB | |
|---|---|---|
| Nguồn điện solenoid bên trong | DC24 V | |
| Nhiệt độ môi trường | 5～40℃ | |
| Độ ẩm | 80%RH hoặc thấp hơn Không ngưng tụ sương | |
| Truyền thông nối tiếp dựa trên RS232C (DE-9)） |
Định dạng SS, SD, AS, AD, GS, GD | |
| Cổng mạng LAN | Cổng FTP (đang cân nhắc) | |
| Đơn vị I/O (đi kèm với mạch khí nén) | Đầu vào thiết bị đầu cuối | Tiêu chuẩn: Tùy chọn đầu nối: Hộp đầu cuối và PNP |
| Đầu ra | Tiêu chuẩn: Tùy chọn đầu nối: Hộp đầu cuối và PNP |
|
| Cổng USB | USB×1 | Bộ nhớ USB để lưu trữ dữ liệu |
| Cáp truyền thông (Bán riêng) |
Có sẵn bộ cáp chuyên dụng. | |
| Bộ điều chỉnh (Bán riêng) | Chọn Bộ điều chỉnh phù hợp cho bài kiểm tra của bạn. (Chọn Bộ bỏ qua cho bộ phận có thể tích lớn.) |
Hệ thống Model：LS-1881-①
| Số lượng đơn vị mạch khí nén | ||
|---|---|---|
| ① | S1 | 1 Đơn vị mạch khí nén |
| S2 | 2 Đơn vị mạch khí nén | |
| S3 | 3 Đơn vị mạch khí nén | |
| S4 | 4 Đơn vị mạch khí nén | |
| S5 | 5 Đơn vị mạch khí nén | |
| S6 | 6 Đơn vị mạch khí nén | |
| S7 | 7 Đơn vị mạch khí nén | |
| S8 | 8 Đơn vị mạch khí nén |
Model bộ điều khiển: LS-1881-Option
| Lựa chọn | Sự phù hợp của CE | Q | Dấu CE sẽ được áp dụng cho máy thử nghiệm. Có thể yêu cầu cung cấp Tuyên bố CE riêng. |
|---|---|---|---|
| DeviceNet đã sẵn sàng | N5 | Được thực hiện bởi DeviceNet Gateway (hiện đang được dự kiến) |
Đơn vị mạch khí nén: LU-80A-①②③④-Tùy chọn
| ① | Bộ hiệu chuẩn | Y | Không có van dẫn động cho Leak Master | Không được trang bị van dẫn động cho Leak Master. |
|---|---|---|---|---|
| J | Đi kèm với van dẫn động cho Leak Master | Được kích hoạt để hiệu chuẩn K(Ve) và kiểm tra K(Ve) | ||
| ② | Cảm biến áp suất thử nghiệm (PS) | L | Áp suất thấp | Phạm vi áp suất: Lên đến 100 kPa (FS 100 kPa) |
| M | Áp suất trung bình | Phạm vi áp suất: Lên đến 700 kPa (FS 1000 kPa) | ||
| V. | Áp suất chân không | Phạm vi áp suất: -100 kPa hoặc thấp hơn (FS -100 kPa) | ||
| ③ | Bộ điều chỉnh áp suất thử nghiệm | R | Bộ điều chỉnh chính xác / Bộ điều chỉnh điện khí nén (E/P) | Cần có bộ điều chỉnh riêng (Precision hoặc E/P) Có kèm theo đầu nối bộ điều chỉnh E/P. |
| ④ | Đơn vị I/O | N1 | Đầu nối NPN MIL (Tiêu chuẩn) | |
| N3 | Đầu nối PNP MIL | |||
| NE | Không có đơn vị I/O | |||
| Lựa chọn | Đơn vị mạch Bypass | B | Cần có một đơn vị mạch vòng riêng biệt. | |
| Sự phù hợp của CE | Q | Dấu CE sẽ được áp dụng cho máy thử nghiệm. Có thể yêu cầu cung cấp Tuyên bố CE riêng. | ||
| Cảm biến chênh lệch áp suất phạm vi rộng (DPS) | D4 | DPS FS 10 kPa |
Bộ điều khiển LS-1881
Đơn vị mạch khí nén LU-80A
