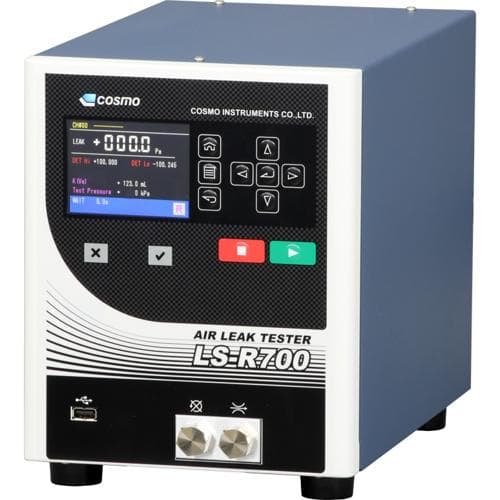

Thiết bị kiểm tra rò rỉ khí DP loại tiêu chuẩn hiệu suất cao COSMO LS-R700

Menu chính được phân loại theo biểu tượng

Màn hình menu được hiển thị dễ dàng bằng biểu tượng.

Bạn có thể hiểu ngay lập tức trạng thái khóa chương trình và [M] thủ công/[R] từ xa.

Có thể dễ dàng chuyển đổi ngôn ngữ từ đây.

Có thể chuyển đổi giữa 3 loại màn hình đo lường

Màn hình đo lường ở trên là màn hình chi tiết.

Có thể xem được từng giá trị cài đặt và thông tin cần thiết.

Thể tích rò rỉ được đo được hiển thị đơn giản trên màn hình tiêu chuẩn và cũng có sẵn màn hình hiển thị dạng sóng.

Phương pháp hiển thị có thể thay đổi tùy theo tình huống.

Mỗi loại màn hình cài đặt

Màn hình menu để cấu hình các thiết lập liên quan đến thử nghiệm rò rỉ.

Chọn các mục cần thiết, cấu hình và sao chép, sau đó có thể sử dụng cổng USB để tải xuống tệp giá trị cài đặt.

Giải thích hiển thị trên thanh hướng dẫn

Thanh màu xanh bên dưới màn hình là thanh hướng dẫn.

Văn bản trợ giúp cho phần đã chọn sẽ được hiển thị trên thanh hướng dẫn.

Do đó, bạn vẫn có thể vận hành trơn tru ngay cả khi không có hướng dẫn sử dụng.

Thân máy nhỏ gọn cho phép lắp đặt ở nhiều nơi khác nhau.

Thân máy nhỏ gọn theo chiều dọc có kích thước W195 x H250,2 x D304,7.

Mặc dù có kích thước nhỏ, nhưng tất cả các chức năng để chạy thử rò rỉ như mạch khí nén thông minh đều được tích hợp.

Sản phẩm Phoenix Contact được sử dụng cho đầu nối đầu vào/đầu ra

Sản phẩm Phoenix Contact được sử dụng làm đầu nối I/O của bộ điều khiển giao diện đầu vào/đầu ra.

Đầu nối rất đáng tin cậy và công việc đấu dây có thể được thực hiện bằng tua vít đầu dẹt, giúp tăng hiệu quả công việc.

Chức năng chuyển đổi giữa 3 ngôn ngữ quốc gia chính

Hỗ trợ tiếng Nhật, tiếng Anh và tiếng Trung.

Việc mở rộng ra nước ngoài rất đơn giản.

Thu thập dữ liệu dễ dàng với cổng USB

Dữ liệu đo lường được tự động lưu vào bộ nhớ USB.

Thông tin cài đặt khác cũng có thể được sao lưu bằng bộ nhớ USB.

Chức năng cải thiện hiệu suất

Chức năng làm chủ

Cảm biến DP hiệu suất cao

Mạch khí nén thông minh

Chức năng hiệu chuẩn rò rỉ

Chức năng kênh

Chức năng cải thiện độ an toàn/độ tin cậy

Chức năng NR (giảm tiếng ồn)

Kiểm tra xem van thủ công có mở không (tùy chọn)

Cổng hiệu chuẩn

Chức năng ngăn ngừa nhiễu khí thải

Đánh dấu CE

Các chức năng liên quan đến giao diện

Chức năng giám sát tín hiệu đầu vào/đầu ra

Nguồn cung cấp điện toàn cầu

Mạch khí nén

Kiểm tra áp suất điều khiển bộ điều chỉnh điện khí nén

Hỗ trợ mạch vòng (tùy chọn)

Khả năng tương thích của van xả bên ngoài

Giữ phí

Chênh lệch áp suất	Độ phân giải Độ chính xác đảm bảo Phạm vi áp suất dư thừa trên cảm biến Độ chính xác của cảm biến	0,1 Pa ±1000 Pa 5 MPa ±2,5% của rdg ±1Pa, tuy nhiên 50Pa hoặc thấp hơn là ±2Pa
Đơn vị hiển thị	Áp suất thử nghiệm:	kPa, MPa (Đơn vị không phải SI ở nước ngoài: PSI, kg/cm2, bar, mbar, mmHg, cmHg, inHg, v.v.)
Thể tích rò rỉ	mL/phút, L/phút, mL/giây, Pa/giây, Pa/phút, Pa, kPa, Pa・m 3 /giây, E-3 Pa・m 3 /giây, v.v. (Đơn vị không phải SI ở nước ngoài: mmH20, mmHg, inH20, v.v.)
Hiển thị thể tích rò rỉ	4 chữ số, tốc độ lấy mẫu: 10/giây
Số lượng kênh	32ch（0～31）
Phạm vi cài đặt hẹn giờ	999,9 giây (độ phân giải: 0,1 giây)
Nguồn điện	AC100～240V±10%, 50/60Hz, 70VAmax
Nguồn áp suất thử nghiệm	Sử dụng không khí sạch. Áp suất ban đầu phải cao hơn áp suất thử nghiệm.
Nguồn áp suất thí điểm	Cung cấp 400 đến 700kPa không khí sạch.
Bộ vi xử lý	SH-2A 144MHz, DRAM 8MB
Đường kính kết nối ống	Rc1/4 (cung cấp áp suất thử nghiệm, đường ống phôi, đường ống chính) mối nối một chạm 6mm (cung cấp khí thí điểm)
Nhiệt độ môi trường	Nhiệt độ hoạt động 5 đến 45°C Nhiệt độ lưu trữ: -20 đến 60°C
Độ ẩm	80%RH hoặc thấp hơn Không ngưng tụ sương
Khối	Khoảng 10kg
Truyền thông nối tiếp dựa trên RS232C (D-sub9-pin)	Đầu ra có chiều dài cố định I/F	Dữ liệu rò rỉ và giá trị thiết lập được xuất ra đồng thời
ID/F đầu ra có chiều dài cố định Cài đặt tiêu chuẩn	Dữ liệu rò rỉ và giá trị thiết lập được xuất ra đồng thời
Đầu ra có chiều dài cố định T/F	Chỉ rò rỉ dữ liệu được xuất ra
Cổng USB	Lưu dữ liệu	Lưu các quyết định, giá trị rò rỉ, áp suất thử nghiệm, WK#, CH# và thời gian vào bộ nhớ đã chèn.
Đặt giá trị đầu ra	Thiết lập giá trị của tất cả các màn hình cài đặt
Phụ kiện tiêu chuẩn	Dây nguồn	Sử dụng tại Nhật Bản: Định mức: AC125V/7A, chiều dài: 3m Dành cho xuất khẩu: Định mức: AC240V/10A, chiều dài: 2m (sản phẩm đạt chuẩn CE)
Đầu nối điều khiển I/O, nắp cho RS-232C, nắp USB, báo cáo thử nghiệm, tài liệu truy xuất nguồn gốc, hướng dẫn sử dụng

Mẫu LS-700(ABC.DE)

A, B, D và E trong ký hiệu mô hình là bắt buộc.

A	Mạch khí nén	Mạch khí nén thông minh 1	A1	Mạch lưu lượng lớn với tính năng bảo vệ cảm biến tuyệt vời
Mạch khí nén thông minh 2	A2	Được trang bị van cân bằng và các tính năng tự kiểm tra bổ sung cho mạch A1
Mạch vi thể tích	AS01	Dành cho các bộ phận có thể tích khoảng 10 mL hoặc nhỏ hơn và thông số rò rỉ khá nhỏ.
Mạch A1 thể tích nhỏ	AS1	Dành cho các bộ phận có thể tích khoảng 100 mL hoặc nhỏ hơn và yêu cầu hiệu suất phát hiện cao.
Mạch áp suất thứ cấp *1	C	Đối với thử nghiệm áp suất bên ngoài (áp suất thứ cấp)
B	Phạm vi áp suất thử nghiệm	Bộ điều chỉnh độ chính xác	Áp suất trung bình	M	Phạm vi áp suất thử nghiệm 50 đến 800 kPa (PS 1 MPa, Bộ điều chỉnh 0,8 MPa)
Áp suất thấp	L	Phạm vi áp suất thử nghiệm 10 đến 100 kPa (PS 100 kPa, Bộ điều chỉnh 200 kPa)
Áp suất vi mô	L02	Phạm vi áp suất thử nghiệm 5 đến 20 kPa (PS 20 kPa, Bộ điều chỉnh 200 kPa)
Áp suất chân không	V.	Phạm vi áp suất thử nghiệm -5 đến -100 kPa (PS -100 kPa, Bộ điều chỉnh -100 kPa)
Áp suất cao *2	H20	Phạm vi áp suất thử nghiệm 2,0 MPa hoặc thấp hơn (PS 2 MPa, Không có bộ điều chỉnh)
Bộ điều chỉnh E/P	Áp suất trung bình	MR	Phạm vi áp suất thử nghiệm 50 đến 800 kPa (PS 1 MPa, Bộ điều chỉnh 0,9 MPa)
Áp suất thấp	LR	Phạm vi áp suất thử nghiệm 10 đến 95 kPa (PS 100 kPa, Bộ điều chỉnh 100 kPa)
Áp suất chân không	VR	Phạm vi áp suất thử nghiệm -5 đến -75 kPa (PS -100 kPa, Bộ điều chỉnh -80 kPa)
C	Lựa chọn	Van xả bên ngoài sẵn sàng *3	G	Van xả ngoài được bán riêng.
Đi kèm với van dẫn động Cal cho Leak Master	J	Đi kèm với van dẫn động Cal. Leak Master được bán riêng.
Sẵn sàng bỏ qua mạch	Không có bộ điều chỉnh	B	Bộ mạch vòng được bán riêng.
Với bộ điều chỉnh	B1
Đi kèm với công tắc kiểm tra đóng/mở van dừng	W	Được trang bị chức năng giám sát việc đóng/mở Van chặn
Cảm biến áp suất/áp suất chân không	PV1	Được trang bị cảm biến áp suất/áp suất chân không Áp suất thấp: ±100 kPa Áp suất trung bình: -100 đến 1000 kPa
Không có bộ điều chỉnh chính xác (nhấn L, M, V)	E1	Không có bộ điều chỉnh chính xác
Lỗ thổi Ø 1.2 *4	F1	Lỗ tiêu chuẩn thay đổi từ Ø 3.2 thành Ø 1.2
Bộ điều chỉnh E/P đã sẵn sàng	R1	Bộ điều chỉnh E/P sẵn sàng với đầu nối đầu ra
Vỏ lọc bằng nylon	RX02	Vỏ lọc cho cổng áp suất thí điểm được làm bằng nylon.
RX03	Vỏ lọc cho cổng áp suất thử và áp suất thí điểm được làm bằng nylon.
Thay thế bộ lọc	RX06	Cổng áp suất Pilot chỉ đi kèm với bộ lọc
DPS 10 kPa	D4	Phạm vi cảm biến: ±10 kPa Độ phân giải: 1 Pa
Phụ kiện NPT	PX1	Phụ kiện NPT
Pin sạc *5	PX2	Pin sạc thay thế pin nút áo (Không tuân thủ CE)
D	Đơn vị	UX1	Đơn vị SI (Dành cho Nhật Bản)
UX2	Tất cả các đơn vị (Chỉ dành cho nước ngoài)
VA	Cáp nguồn	VA	125 V (3m)
VE	250 V (2 mét)
VK	250 V (2 m) (Chỉ dành cho khách hàng Trung Quốc)

*1 [Van xả ngoài sẵn sàng (G)] và [Đi kèm van dẫn động Cal cho Leak Master (J)] không khả dụng.

*2 Không khả dụng cho các mẫu [Áp suất cao (H20)].

　　[Đi kèm van dẫn động Cal cho Leak Master (J)] không có sẵn.

*3 Thông số kỹ thuật tiêu chuẩn. Không thể lựa chọn cho Chân không (V, VR).

*4 Tiêu chuẩn kỹ thuật cho AS01. Ngoài ra, hãy chọn khi áp suất thử nghiệm là -10 đến -4 kPa.

*5 Tùy chọn PX2, Pin sạc, là bắt buộc đối với khách hàng Trung Quốc.

　　Các thiết bị kiểm tra có tùy chọn này không tuân thủ CE.
