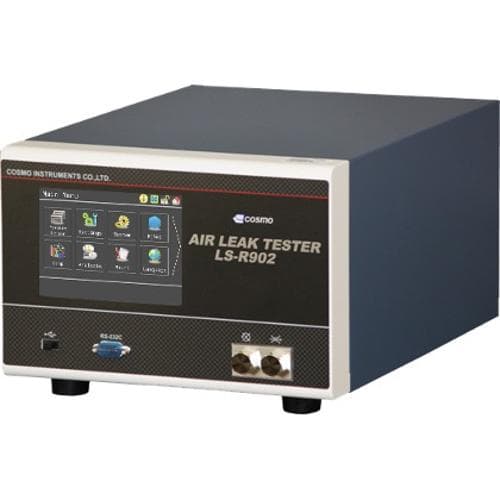

Hệ thống kiểm tra rò rỉ khí thể tích cho các linh kiện điện tử nhỏ COSMO LS-R902

Truy cập nhanh

Truy cập trực tiếp vào màn hình của một số màn hình bạn thường sử dụng.

Fieldbus (Tùy chọn)

Hệ thống dây I/O được hoàn thiện bằng các đầu nối cáp chuyên dụng. Hỗ trợ giao tiếp trơn tru với PLC với ít cáp hơn. Kết quả thử nghiệm có thể được đưa ra mạng.

Dễ dàng sử dụng với các biểu tượng.

Màn hình menu được hiển thị dễ dàng bằng biểu tượng.

Biểu tượng Trang chủ có thể di chuyển trực tiếp đến màn hình đo lường và biểu tượng (i) ở góc trên bên trái hiển thị đủ loại thông tin.

Có thể chuyển đổi giữa 6 loại màn hình đo lường

Màn hình đo lường có 6 loại khác nhau cho các ứng dụng/tình huống khác nhau, bao gồm màn hình đơn giản và màn hình chi tiết.

Ngoài ra, các mục hiển thị có thể được tùy chỉnh.

Mỗi loại màn hình cài đặt

Trong quá trình thiết lập, một bàn phím số lớn sẽ xuất hiện và mọi loại cài đặt có thể được điều chỉnh bằng màn hình hiển thị đơn giản.

Màn hình trợ giúp và hiển thị trợ giúp đầy đủ

Màn hình trợ giúp có giải thích đầy đủ về các công cụ tính toán và thiết bị ngoại vi.

Chức năng giám sát dạng sóng cho áp suất thử nghiệm/DP (thể tích rò rỉ)

Hiển thị áp suất thử nghiệm và dạng sóng DP từ khi bắt đầu đo cho đến khi hoàn tất phát hiện.

Có thể tìm ra thời điểm lý tưởng để tạo áp lực và cố gắng phát hiện.

Sản phẩm Phoenix Contact được sử dụng cho đầu nối đầu vào/đầu ra

Sản phẩm Phoenix Contact được sử dụng làm đầu nối cho giao diện đầu vào/đầu ra.

Đầu nối rất đáng tin cậy và công việc đấu dây có thể được thực hiện bằng tua vít đầu dẹt, giúp tăng hiệu quả công việc.

Chức năng thiết lập tự động

Cần có một số thiết lập cho thử nghiệm rò rỉ.

Chức năng này cung cấp các thiết lập ban đầu cho thời gian đo khi thực hiện thử nghiệm rò rỉ lần đầu tiên.

Thu thập dữ liệu dễ dàng với cổng USB

Dữ liệu đo lường được tự động lưu vào bộ nhớ USB.

Thông tin cài đặt khác cũng có thể được sao lưu bằng bộ nhớ USB.

Chẩn đoán mạch khí nén dạng sóng

Kiểm tra các bất thường trong mạch khí của phôi ở mỗi thao tác.

(Lưu ý) Hiệu quả thay đổi tùy theo điều kiện vận hành và có những trường hợp không thể sử dụng được.

Chức năng chuyển đổi giữa hiển thị nhiều ngôn ngữ

Hỗ trợ tiếng Nhật, tiếng Anh, tiếng Trung, tiếng Hàn, tiếng Đức, tiếng Tây Ban Nha và tiếng Bồ Đào Nha.

Việc mở rộng ra nước ngoài rất đơn giản.

Chức năng cải thiện hiệu suất

Chức năng làm chủ

Cảm biến DP hiệu suất cao

Mạch khí nén thông minh

Chức năng hiệu chuẩn rò rỉ

Chức năng kênh

Chức năng cải thiện độ an toàn/độ tin cậy

Chức năng NR (giảm tiếng ồn)

Kiểm tra xem van thủ công có mở không

Cổng hiệu chuẩn

Chức năng ngăn ngừa nhiễu khí thải

Đánh dấu CE

Các chức năng liên quan đến giao diện

Chức năng kiểm soát chất lượng sản phẩm

Chức năng giám sát tín hiệu đầu vào/đầu ra

Nguồn cung cấp điện toàn cầu

Mạch khí nén

Kiểm tra áp suất điều khiển bộ điều chỉnh điện khí nén

Hỗ trợ mạch vòng (tùy chọn)

Khả năng tương thích của van xả bên ngoài

Giữ phí

Chênh lệch áp suất	Độ phân giải Độ chính xác đảm bảo Phạm vi Áp suất dư trên cảm biến Áp suất chênh lệch	0,1 Pa ±1000 Pa 5 MPa ±2,5% của rdg ±1Pa, tuy nhiên 50Pa hoặc thấp hơn là ±2Pa
Đơn vị hiển thị	Áp suất thử nghiệm:	kPa, MPa (Có sẵn các đơn vị không phải SI ở nước ngoài: PSI, kg/cm2, bar, mbar, mmHg, cmHg, inHg, v.v.)
Thể tích rò rỉ	mL/phút, L/phút, mL/giây, Pa/giây, Pa/phút, Pa, kPa, Pa・m3/giây, E-3 Pa・m3/giây, v.v. (Có các đơn vị không phải SI cho nước ngoài: mmH20, mmHg, inH20, v.v.)
Hiển thị thể tích rò rỉ	3 đến 5 chữ số (dấu phẩy động), tốc độ lấy mẫu: 10/giây
Số lượng kênh	32ch（0～31）
Phạm vi cài đặt hẹn giờ	999,9 giây (độ phân giải: 0,1 giây)
Nguồn điện	AC100～240V±10%, 50/60Hz, 80VAmax
Nguồn áp suất thử nghiệm	Sử dụng không khí sạch. Áp suất ban đầu phải cao hơn áp suất thử nghiệm.
Nguồn áp suất thí điểm	Cung cấp 400 đến 700kPa không khí sạch.
Bộ vi xử lý	Cortex-A9 800MHz 512MB DDR3
Đường kính kết nối ống	Rc1/4 (cung cấp áp suất thử, cung cấp khí thí điểm, đường ống phôi, đường ống chính)
Nhiệt độ môi trường	Nhiệt độ hoạt động 5 đến 45°C Nhiệt độ lưu trữ: -20 đến 60°C
Độ ẩm	80%RH hoặc thấp hơn Không ngưng tụ sương
Khối	Xấp xỉ 140kg (thông số kỹ thuật tiêu chuẩn)
Truyền thông nối tiếp dựa trên RS232C (D-sub9-pin) 2 cổng	Đầu ra có chiều dài cố định I/F	Dữ liệu rò rỉ và giá trị thiết lập được xuất ra đồng thời
ID/F đầu ra có chiều dài cố định Cài đặt tiêu chuẩn	Dữ liệu rò rỉ và giá trị thiết lập được xuất ra đồng thời
Đầu ra có chiều dài cố định T/F	Chỉ rò rỉ dữ liệu được xuất ra
Cổng USB	Lưu dữ liệu	Lưu các quyết định, giá trị rò rỉ, giá trị hiệu chỉnh, áp suất thử nghiệm, WK#, CH# và thời gian trên bộ nhớ đã chèn. (Tự động tạo tệp sau mỗi 24 giờ)
Thiết lập giá trị lưu trữ	Tất cả cài đặt kênh, cài đặt hệ thống, v.v.
Phụ kiện tiêu chuẩn	Dây nguồn	Sử dụng tại Nhật Bản: Định mức: AC125V/7A, chiều dài: 3m Dành cho xuất khẩu: Định mức: AC240V/10A, chiều dài: 2m (sản phẩm đạt chuẩn CE)
Đầu nối giao diện (I/O), nắp (2) cho RS-232C, nắp USB, báo cáo thử nghiệm, tài liệu truy xuất nguồn gốc, hướng dẫn sử dụng
Thiết bị ngoại vi	Buồng chính, buồng rò rỉ, bộ phận bỏ qua, van xả ngoài, v.v.

Mẫu LS-902(ABC.DE)

A, B, D và E trong ký hiệu mô hình là bắt buộc.

A	Mạch đo lường	Mạch khí nén thông minh 1	A1	Mạch lưu lượng lớn với tính năng bảo vệ cảm biến tuyệt vời
Mạch khí nén thông minh 2	A2	Được trang bị van cân bằng và các tính năng tự kiểm tra bổ sung cho mạch A1
Mạch vi thể tích	AS01	Dành cho các bộ phận có thể tích khoảng 10 mL hoặc nhỏ hơn và thông số rò rỉ khá nhỏ.
Mạch A1 thể tích nhỏ	AS1	Dành cho các bộ phận có thể tích khoảng 100 mL hoặc nhỏ hơn và yêu cầu hiệu suất phát hiện cao.
Mạch áp suất thứ cấp	C	Đối với thử nghiệm áp suất bên ngoài (áp suất thứ cấp)
B	Phạm vi áp suất thử nghiệm	Bộ điều chỉnh độ chính xác	Áp suất trung bình	M	Phạm vi áp suất thử nghiệm 50 đến 800 kPa (PS 1 MPa, bộ điều chỉnh 0,8 MPa)
Áp suất thấp	L	Phạm vi áp suất thử nghiệm 10 đến 100 kPa (PS 100 kPa, bộ điều chỉnh 200 kPa)
Áp suất vi mô	L02	Phạm vi áp suất thử nghiệm 5 đến 20 kPa (PS 20 kPa, bộ điều chỉnh 200 kPa)
Áp suất chân không	V.	Phạm vi áp suất thử nghiệm -5 đến -100 kPa (PS -100 kPa, bộ điều chỉnh -100 kPa)
Áp suất cao	H20	Phạm vi áp suất thử nghiệm 2,0 MPa hoặc thấp hơn (PS 2 MPa, không có bộ điều chỉnh)
Áp suất cực cao	H49	Phạm vi áp suất thử nghiệm 4,9 MPa hoặc thấp hơn (PS 5 MPa, không có bộ điều chỉnh)
Bộ điều chỉnh E/P	Áp suất trung bình	MR	Phạm vi áp suất thử nghiệm 50 đến 800 kPa (PS 1 MPa, bộ điều chỉnh 0,9 MPa)
Áp suất thấp	LR	Phạm vi áp suất thử nghiệm 10 đến 95 kPa (PS 100 kPa, bộ điều chỉnh 100 kPa)
Áp suất chân không	VR	Phạm vi áp suất thử nghiệm -5 đến -75 kPa (PS -100 kPa, bộ điều chỉnh -80 kPa)
C	Lựa chọn	Van xả bên ngoài đã sẵn sàng	G	Van xả ngoài được bán riêng.
Bộ hiệu chuẩn	Đi kèm với van dẫn động Cal cho Leak Master *1	J	Leak Master được bán riêng.
Đi kèm với ALC *2	K05	Tối đa. Thay đổi thể tích 0,5 mL	Đối với mức nhấn Thấp, Trung bình và Cao	Phần khối lượng nhỏ
K1	Tối đa. Thay đổi thể tích 1 mL	Đối với mức nhấn Thấp, Trung bình và Cao	Phần khối lượng nhỏ đến trung bình
K4	Tối đa. Thay đổi thể tích 4 mL	Dùng cho máy ép Thấp, Trung bình và Chân không	Phần khối lượng trung bình đến lớn
K10	Tối đa. Thay đổi thể tích 10 mL	Dùng cho máy ép Thấp, Trung bình và Chân không	Phần khối lượng lớn
Sẵn sàng bỏ qua mạch	không có bộ điều chỉnh	B	Bộ mạch vòng được bán riêng.
với bộ điều chỉnh	B1
Cảm biến áp suất/áp suất chân không	PV1	Được trang bị cảm biến áp suất/áp suất chân không Áp suất thấp: ±100 kPa Áp suất trung bình: -100 đến 1000 kPa
Lỗ thổi Φ1.2	F1	Yêu cầu khi áp suất thử nghiệm là -10kPa đến -4 kPa hoặc AS01
Bộ điều chỉnh E/P đã sẵn sàng	R1	Bộ điều chỉnh E/P sẵn sàng với đầu nối đầu ra
Vỏ lọc bằng nylon	RX02	Vỏ lọc cho cổng áp suất thí điểm được làm bằng nylon.
RX03	Vỏ lọc cho cổng áp suất thử và áp suất thí điểm được làm bằng nylon.
Thay thế bộ lọc	RX06	Cổng áp suất Pilot chỉ đi kèm với bộ lọc
TCU *3	RX09	Cổng TCU (IN, OUT)
RX10	Cổng TCU (IN, OUT) + Bộ TCU
Số kênh tùy chọn	RX11	100 kênh
Fieldbus	N2	Thiết bị NET
N3	Liên kết CC
N4	Hệ thống Profibus
N5A	EtherNetIP
N6A	Mạng chuyên nghiệp
DPS 10 kPa	D4	Phạm vi cảm biến: ±10 kPa Độ phân giải: 1 Pa
Phụ kiện NPT	PX1	Phụ kiện NPT
D	Đơn vị và những đơn vị khác	UX1	đơn vị SI
UX2	Tất cả các đơn vị (Chỉ dành cho nước ngoài)
UX3	Được chứng nhận UL
VA	Cáp nguồn	VA	125 V (3m)
VE	250 V (2m)
VK	250 V (2 m) (Chỉ dành cho khách hàng Trung Quốc)

*1 Không khả dụng cho các mẫu H20 và H49

*2 ALC = Tự động hiệu chuẩn rò rỉ

*3 TCU = Đơn vị bù nhiệt độ

Tổng quan

Giúp giảm lỗi đo lường và lỗi loại bỏ do ảnh hưởng của nhiệt độ bộ phận.

Biểu đồ bù trừ được xem trên màn hình LCD lớn.

Thiết lập dễ dàng để lập bản đồ biểu đồ.

Việc lập bản đồ bù nhiệt độ phải được điều chỉnh trên dây chuyền sản xuất thực tế.

Sự chênh lệch nhiệt độ giữa chi tiết và môi trường được đo để thực hiện Bù nhiệt độ theo mối tương quan giữa sự chênh lệch nhiệt độ và lỗi đo.

Ứng dụng chính

Kiểm tra rò rỉ sau khi vệ sinh, các bộ phận động cơ (đầu xi-lanh, khối xi-lanh)

(phải có mối tương quan giữa chênh lệch áp suất giữa nhiệt độ của Công và không khí được áp dụng)

Ví dụ về dữ liệu bù nhiệt độ

Phần đã thử nghiệm	Chảo dầu (Toàn bộ)
Áp suất thử nghiệm	100kPa
Thể tích bên trong tương đương	2500mL
Thông số rò rỉ	10 mL/phút
Bộ đếm thời gian thử nghiệm	Tăng áp 22 giây. Cân bằng 3 giây. Ổn định 5 giây. Phát hiện 3 giây.
