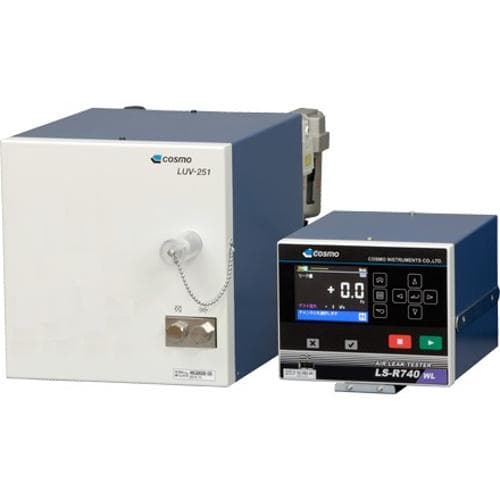

Thiết bị kiểm tra rò rỉ khí cho các bộ phận kín nhỏ COSMO LS-R740 (WL)
Thiết bị kiểm tra rò rỉ khí COSMO LS-R740 (WL) là máy lý tưởng để kiểm tra các bộ phận kín nhỏ, đặc biệt là các thành phần chống nước hoặc sản phẩm hoàn thiện với xếp hạng bảo vệ IP. Bộ phận cần kiểm tra được đặt trong một viên nang và được nén để đo sự thay đổi áp suất do rò rỉ.
Giao diện dễ điều hướng và trực quan với cấu hình menu đơn giảnBù âm lượng dễ dàng khi bộ phận được kiểm tra và bộ phận tham chiếu có sự chênh lệch âm lượngẢnh hưởng của tiếng ồn tạo ra trong quá trình kiểm tra lên bộ phận có thể được bù trừ, giúp giảm thời gian kiểm traKhả năng đa ngôn ngữ có thể lựa chọn của người dùng: Tiếng Anh, Tiếng Nhật và Tiếng TrungCổng USB để quản lý dữ liệu kiểm tra dễ dàngVị trí đặt cảm biến gần hơn với viên nang mục tiêu
| Áp suất chênh lệch | Độ phân giải | 0,1 Pa |
|---|---|---|
| Phạm vi hiển thị | ±999,9Pa, (Phạm vi đảm bảo độ chính xác ±1000Pa) | |
| Sự chính xác | ±2,5% của rdg ±1Pa, 50Pa hoặc thấp hơn ±2Pa | |
| Cảm biến Áp suất chịu đựng tối đa | 5MPa | |
| Đơn vị hiển thị | Kiểm tra áp suất | kPa，MPa (Đơn vị không phải SI để sử dụng ở nước ngoài kg/cm 2 , PSI, bar, mmHg, Khác) |
| Tỷ lệ rò rỉ | Pa, kPa, mL/s, mL/phút, L/phút, Pa・m 3 /s, E-3 Pa・m 3 /s, Pa/s, Pa/min,＊Pa/s, ＊Pa/min (Đơn vị không SI để sử dụng ở nước ngoài mmH 2 O, mmHg, inH 2 O,Khác) |
|
| K(Ve) (Hệ số rò rỉ) |
mL, L (Đơn vị không phải SI để sử dụng ở nước ngoài là 3 , ft 3 ) | |
| Hiển thị tỷ lệ rò rỉ | 4 chữ số, Tốc độ lấy mẫu 10 lần/giây | |
| Giới hạn rò rỉ | ±999,99 tối đa | |
| Số lượng kênh | 32ch(0～31) | |
| Bộ đếm thời gian | 999,9 giâyĐộ phân giải 0,1 giây) | |
| Nguồn điện | AC100～240V±10%, 50/60Hz, tối đa 70VA | |
| Nhiệt độ môi trường | 5～45℃ | |
| Độ ẩm | 80% RH hoặc thấp hơn / Không ngưng tụ sương | |
| Cân nặng | Bộ điều khiển: khoảng 2,6kg, Bộ phận khí nén: khoảng 11kg | |
| Nguồn áp suất thử nghiệm | Không khí sạch và khô được điều chỉnh theo áp suất thử nghiệm. Áp suất nguồn phải cao hơn áp suất thử nghiệm đủ |
|
| Áp suất thí điểm | Cài đặt bằng cách sử dụng bộ điều chỉnh áp suất thí điểm được lắp đặt Phạm vi: 400 đến 700kPa |
|
| Kích thước cổng | Rc(PT)1/4: (Nguồn áp suất, cổng WORK và MASTER), Nguồn áp suất Pilot | |
| Bộ vi xử lý | SH-2A 144MHz, DRAM8MB | |
| RS-232C (D-sub 9 chân) |
Định dạng ID2 | Giá trị giới hạn cũng như Giới hạn rò rỉ lớn và Giới hạn rò rỉ nhỏ được truyền |
| Định dạng L2 | Kết quả thử nghiệm L-DET và S-DET được truyền đi | |
| Khác | Có 4 định dạng khác | |
| Cổng USB | Dữ liệu thử nghiệm | Phán đoán, Rò rỉ, Áp suất thử nghiệm, Kênh #, Thời gian, v.v. |
| Tham số thử nghiệm | Kiểm tra các thông số của tất cả các màn hình cài đặt | |
| Cổng hiệu chuẩn/bảo trì | M10 x 1.5 (vòng đệm chữ O) | |
| Phụ kiện tiêu chuẩn | Bộ điều chỉnh áp suất thử nghiệm và bộ lọc, Bộ điều chỉnh áp suất thí điểm, Giá đỡ lắp nhanh, Đầu nối I/O điều khiển, Dây nguồn, Biên bản kiểm tra, Sổ tay hướng dẫn vận hành, Tài liệu truy xuất nguồn gốc |
Mạch khí nén
| Van điện từ | DL1 | L-CHG | L-BAL | Đ-ĐÓ | S-CHG | DL2 | S-TRÁI | Đ-ĐÓ | BLW | XUẤT HIỆN | KẾT THÚC |
| SV2 | |||||||||||
| SV4 | |||||||||||
| SV6 |
Phân loại
LS-R740WL- ①②③④
| ① | Loại bể chứa | C100 | Bình chứa 100mL | |
|---|---|---|---|---|
| ② | Kiểm tra áp suất | Áp suất thấp | L | Phạm vi áp suất thử nghiệm 10 ～ 100 kPa |
| Áp suất trung bình | M | Phạm vi áp suất thử nghiệm 50 ～ 700 kPa | ||
| Áp suất chân không | V. | Phạm vi áp suất thử nghiệm -5 ～ -100 kPa | ||
| ③ | Lựa chọn | Máy hiệu chuẩn rò rỉ tự động | K1 | ALC1 |
| K4 | ALC4 | |||
| Vỏ lọc bằng nylon | RX02 | Vỏ lọc cho cổng áp suất thí điểm là nylon | ||
| RX03 | Vỏ lọc cho cả cổng áp suất thử nghiệm và cổng áp suất thí điểm đều bằng nylon | |||
| DPS 10kPa, Độ phân giải 1Pa | D4 | Phạm vi DPS: ±10kPa, Phạm vi hiển thị: ±10kPa, Hiển thị tối thiểu: 1Pa | ||
| Phụ kiện NPT | PX1 | Kết nối cổng ren là NPT | ||
| Bảng điều khiển gắn | P | Bộ điều khiển được thiết kế để gắn trên bảng điều khiển | ||
| ④ | Chiều dài cáp được chỉ định | Cáp từ đơn vị này sang đơn vị khác 3m | S3 | Tiêu chuẩn |
| Cáp từ đơn vị này sang đơn vị khác 5m | S5 | Lựa chọn | ||
| Cáp từ đơn vị này sang đơn vị khác 10m | S10 | Lựa chọn |
| Áp suất chênh lệch | Độ phân giải | 0,1 Pa |
|---|---|---|
| Phạm vi hiển thị | ±999,9Pa, (Phạm vi đảm bảo độ chính xác ±1000Pa) | |
| Sự chính xác | ±2,5% của rdg ±1Pa, 50Pa hoặc thấp hơn ±2Pa | |
| Cảm biến Áp suất chịu đựng tối đa | 5MPa | |
| Đơn vị hiển thị | Kiểm tra áp suất | kPa，MPa (Đơn vị không phải SI để sử dụng ở nước ngoài kg/cm 2 , PSI, bar, mmHg, Khác) |
| Tỷ lệ rò rỉ | Pa, kPa, mL/s, mL/phút, L/phút, Pa・m 3 /s, E-3 Pa・m 3 /s, Pa/s, Pa/min,＊Pa/s, ＊Pa/min (Đơn vị không SI để sử dụng ở nước ngoài mmH 2 O, mmHg, inH 2 O,Khác) |
|
| K(Ve) (Hệ số rò rỉ) |
mL, L (Đơn vị không phải SI để sử dụng ở nước ngoài là 3 , ft 3 ) | |
| Hiển thị tỷ lệ rò rỉ | 4 chữ số, Tốc độ lấy mẫu 10 lần/giây | |
| Giới hạn rò rỉ | ±999,99 tối đa | |
| Số lượng kênh | 32ch(0～31) | |
| Bộ đếm thời gian | 999,9 giâyĐộ phân giải 0,1 giây) | |
| Nguồn điện | AC100～240V±10%, 50/60Hz, tối đa 70VA | |
| Nhiệt độ môi trường | 5～45℃ | |
| Độ ẩm | 80% RH hoặc thấp hơn / Không ngưng tụ sương | |
| Cân nặng | Bộ điều khiển: khoảng 2,6kg, Bộ phận khí nén: khoảng 11kg | |
| Nguồn áp suất thử nghiệm | Không khí sạch và khô được điều chỉnh theo áp suất thử nghiệm. Áp suất nguồn phải cao hơn áp suất thử nghiệm đủ |
|
| Áp suất thí điểm | Cài đặt bằng cách sử dụng bộ điều chỉnh áp suất thí điểm được lắp đặt Phạm vi: 400 đến 700kPa |
|
| Kích thước cổng | Rc(PT)1/4: (Nguồn áp suất, cổng WORK và MASTER), Nguồn áp suất Pilot | |
| Bộ vi xử lý | SH-2A 144MHz, DRAM8MB | |
| RS-232C (D-sub 9 chân) |
Định dạng ID2 | Giá trị giới hạn cũng như Giới hạn rò rỉ lớn và Giới hạn rò rỉ nhỏ được truyền |
| Định dạng L2 | Kết quả thử nghiệm L-DET và S-DET được truyền đi | |
| Khác | Có 4 định dạng khác | |
| Cổng USB | Dữ liệu thử nghiệm | Phán đoán, Rò rỉ, Áp suất thử nghiệm, Kênh #, Thời gian, v.v. |
| Tham số thử nghiệm | Kiểm tra các thông số của tất cả các màn hình cài đặt | |
| Cổng hiệu chuẩn/bảo trì | M10 x 1.5 (vòng đệm chữ O) | |
| Phụ kiện tiêu chuẩn | Bộ điều chỉnh áp suất thử nghiệm và bộ lọc, Bộ điều chỉnh áp suất thí điểm, Giá đỡ lắp nhanh, Đầu nối I/O điều khiển, Dây nguồn, Biên bản kiểm tra, Sổ tay hướng dẫn vận hành, Tài liệu truy xuất nguồn gốc |
Mạch khí nén
| Van điện từ | DL1 | L-CHG | L-BAL | Đ-ĐÓ | S-CHG | DL2 | S-TRÁI | Đ-ĐÓ | BLW | XUẤT HIỆN | KẾT THÚC |
| SV2 | |||||||||||
| SV4 | |||||||||||
| SV6 |
Phân loại
LS-R740WL- ①②③④
| ① | Loại bể chứa | C100 | Bình chứa 100mL | |
|---|---|---|---|---|
| ② | Kiểm tra áp suất | Áp suất thấp | L | Phạm vi áp suất thử nghiệm 10 ～ 100 kPa |
| Áp suất trung bình | M | Phạm vi áp suất thử nghiệm 50 ～ 700 kPa | ||
| Áp suất chân không | V. | Phạm vi áp suất thử nghiệm -5 ～ -100 kPa | ||
| ③ | Lựa chọn | Máy hiệu chuẩn rò rỉ tự động | K1 | ALC1 |
| K4 | ALC4 | |||
| Vỏ lọc bằng nylon | RX02 | Vỏ lọc cho cổng áp suất thí điểm là nylon | ||
| RX03 | Vỏ lọc cho cả cổng áp suất thử nghiệm và cổng áp suất thí điểm đều bằng nylon | |||
| DPS 10kPa, Độ phân giải 1Pa | D4 | Phạm vi DPS: ±10kPa, Phạm vi hiển thị: ±10kPa, Hiển thị tối thiểu: 1Pa | ||
| Phụ kiện NPT | PX1 | Kết nối cổng ren là NPT | ||
| Bảng điều khiển gắn | P | Bộ điều khiển được thiết kế để gắn trên bảng điều khiển | ||
| ④ | Chiều dài cáp được chỉ định | Cáp từ đơn vị này sang đơn vị khác 3m | S3 | Tiêu chuẩn |
| Cáp từ đơn vị này sang đơn vị khác 5m | S5 | Lựa chọn | ||
| Cáp từ đơn vị này sang đơn vị khác 10m | S10 | Lựa chọn |
