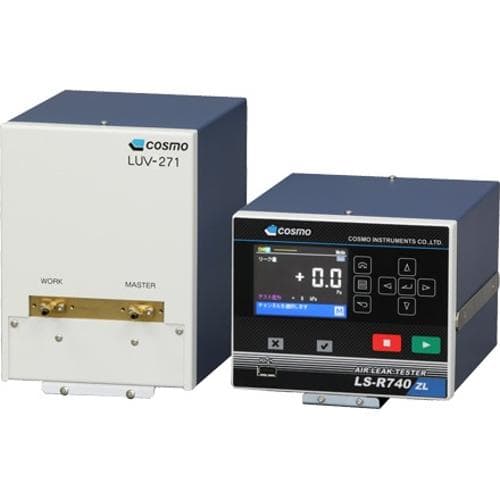

Hệ thống thu hồi khí heli tiêu chuẩn của Cosmo COSMO LS-R740 (ZL)

Giao diện dễ điều hướng và trực quan với cấu hình menu đơn giảnBù âm lượng dễ dàng khi bộ phận được kiểm tra và bộ phận tham chiếu có sự chênh lệch âm lượngẢnh hưởng của tiếng ồn tạo ra trong quá trình kiểm tra lên bộ phận có thể được bù trừ, giúp giảm thời gian kiểm traKhả năng đa ngôn ngữ có thể lựa chọn của người dùng: Tiếng Anh, Tiếng Nhật và Tiếng TrungCổng USB để quản lý dữ liệu kiểm tra dễ dàngVị trí đặt cảm biến gần hơn với viên nang mục tiêu

Áp suất chênh lệch	Độ phân giải	0,1 Pa
Phạm vi hiển thị	±999,9Pa, (Phạm vi đảm bảo độ chính xác ±1000Pa)
Sự chính xác	±2,5% của rdg ±1Pa, 50Pa hoặc thấp hơn±2Pa
Cảm biến Áp suất chịu đựng tối đa	5MPa
Đơn vị hiển thị	Kiểm tra áp suất	kPa，MPa (Đơn vị không phải SI để sử dụng ở nước ngoài kg/cm 2 , PSI, bar, mmHg,...)
Tỷ lệ rò rỉ	Pa, kPa, mL/s, mL/phút, L/phút, Pa・m 3 /s, E-3 Pa・m 3 /s, Pa/s, Pa/min,＊Pa/s, ＊Pa/min (Đơn vị không SI để sử dụng ở nước ngoài mmH 2 O, mmHg, inH 2 O,Khác)
K(Ve) (Hệ số rò rỉ)	mL, L (Đơn vị không phải SI để sử dụng ở nước ngoài là 3 , ft 3 )
Hiển thị tỷ lệ rò rỉ	4 chữ số, Tốc độ lấy mẫu 10 lần/giây
Giới hạn rò rỉ	Tối đa 999,99
Số lượng kênh	32ch（0～31）
Bộ đếm thời gian	999,9 giây（Độ phân giải 0,1 giây）
Nguồn điện	AC100～240V±10%, 50/60Hz, tối đa 70VA
Nhiệt độ môi trường	5～45℃
Độ ẩm	80% RH hoặc thấp hơn / Không ngưng tụ sương
Cân nặng	Bộ điều khiển: khoảng 2,6kg, Bộ phận khí nén: khoảng 7,1kg
Nguồn áp suất thử nghiệm	Không khí sạch và khô được điều chỉnh theo áp suất thử nghiệm. Áp suất nguồn phải cao hơn áp suất thử nghiệm đủ
Áp suất thí điểm	Cài đặt bằng cách sử dụng bộ điều chỉnh áp suất thí điểm được lắp đặt: Phạm vi: 400 đến 700kPa
Kích thước cổng	M1K1	Mối nối đặc biệt chỉ được sử dụng cho ống cổng WORK và MASTER
M3K4	Rc(PT)1/4: Nguồn áp suất, cổng WORK và MASTER)
Bộ vi xử lý	SH-2A 144MHz, DRAM8MB
RS-232C (D-sub 9 chân)	Định dạng ID2	Giá trị giới hạn cũng như Giới hạn rò rỉ lớn và Giới hạn rò rỉ nhỏ được truyền
Định dạng L2	Kết quả thử nghiệm LL-DET và S-DET được truyền đi
Khác	Có 4 định dạng khác
Cổng USB	Dữ liệu thử nghiệm	Phán đoán, Rò rỉ, Áp suất thử nghiệm, Kênh #, Thời gian, v.v.
Tham số thử nghiệm	Kiểm tra các thông số của tất cả các màn hình cài đặt
Phụ kiện tiêu chuẩn	Bộ điều chỉnh áp suất lọc thí điểm, Giá đỡ lắp nhanh, Đầu nối I/O điều khiển, Dây nguồn, Biên bản kiểm tra Sổ tay hướng dẫn vận hành (CD), Tài liệu truy xuất nguồn gốc

Mạch khí nén

Phân loại

LS-R740ZL- ①②③④

①	Mạch thử nghiệm	Khối lượng nhỏ	M1K1	Đối với các bộ phận có thể tích nhỏ *Thể tích bên trong của máy thử: 0,7mL
Khối lượng trung bình	M3K4	Đối với các bộ phận có thể tích trung bình *Thể tích bên trong của máy thử: 8,0mL
②	Kiểm tra áp suất	Áp suất thấp	L	Phạm vi áp suất thử nghiệm 10 ～ 100 kPa
Áp suất trung bình	M	Phạm vi áp suất thử nghiệm 50 ～ 500 kPa
Áp suất chân không	V.	Phạm vi áp suất thử nghiệm -5 ～ -100 kPa
③	Lựa chọn	Bảng điều khiển gắn	P	Bộ điều khiển được thiết kế để gắn trên bảng điều khiển
Phụ kiện NPT	PX1	Kết nối cổng ren là NPT
Vỏ lọc bằng nylon	RX02	Vỏ lọc cho cổng áp suất thí điểm là nylon
④	Chiều dài cáp được chỉ định	Cáp từ đơn vị này sang đơn vị khác 3m	S3	Tiêu chuẩn
Cáp từ đơn vị này sang đơn vị khác 5m	S5	Lựa chọn
Cáp từ đơn vị này sang đơn vị khác 10m	S10	Lựa chọn
