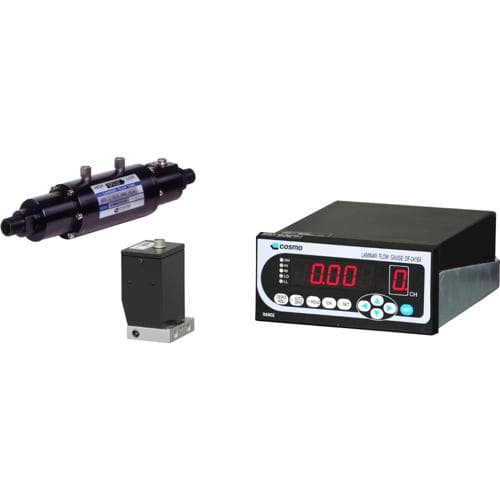

Đồng hồ đo lưu lượng khối COSMO DF-241BA

*Độ chính xác cao ±2% FS

* Phản ứng cao với ống dòng chảy tầng

*Có nhiều phạm vi lưu lượng khác nhau

*Độ ổn định và độ bền sử dụng DPS có độ chính xác cao và chịu áp suất cao

*Cảm biến nhiệt độ để tự động bù nhiệt độ

*Màn hình đa chức năng được thiết kế để đáp ứng các yêu cầu đo lường khác nhau

Màn hình đa chức năng

Số lượng kênh	10 kênh
Giới hạn trên/dưới	4 Cài đặt: HH, HI, LO, LL
Điều chỉnh số không	Một lần đẩy Phương pháp Zero
Tự động về số không	Nút tự động về số không
Hiển thị giữ	Nút giữ
Hiển thị phản hồi	Bộ lọc kỹ thuật số (Cao, Trung bình, Thấp)
RS-232C	Có thể chuyển đổi 1200, 9600 và 19200 bps
Đầu ra BCD	Nhà sưu tập mở
Hiển thị chữ số	3,5 chữ số (1999) và 4,5 chữ số (19999)
Tỷ lệ mẫu	Có thể chuyển đổi 250 ms và 50 ms
Khoảng cách người dùng	0,001 đến 9,999 (Mặc định: 1,000)

Phạm vi lưu lượng ống dòng chảy tầng	10, 20, 50, 100, 200, 500 mL/phút 1, 2, 5, 10, 20, 30, 50, 100, 200, 500 L/phút
Phương tiện áp suất	Không khí
Sự chính xác	±2% của FS ±1 chữ số
Nhiệt độ chuyển đổi / Áp suất khí quyển	20℃ (hoặc 0℃) Lưu lượng dựa trên áp suất 1 atm
Nhiệt độ hoạt động	5 đến 35℃
Kiểm tra áp suất	Phụ thuộc vào phạm vi lưu lượng được chọn
Cảm biến nhiệt độ	Được xây dựng trong ống dòng chảy tầng hoặc kết nối với đầu ra của ống dòng chảy tầng
Áp suất chênh lệch được tạo ra	Xấp xỉ 0,6 kPa ở lưu lượng FS
Mất áp suất	150% áp suất chênh lệch đo được
Kích thước cổng	Cổng kết nối áp suất chênh lệch: Cổng kết nối cảm biến lưu lượng Rc 1/8 : Tham khảo “Phạm vi lưu lượng ống dòng chảy tầng” ở trang tiếp theo
Áp suất chống chịu DPS	1 MPa (PT-110FC-A), 10 kPa (PT-103B-A)
Nguồn điện	24 VDC ± 10%, tối đa 0,3A với Bộ chuyển đổi A/C
Kích thước bên ngoài	Hiển thị: W140 × H66 × D172 mm
Kích thước cắt tấm	Rộng 133 x Cao 61mm
Tài liệu	Tài liệu truy xuất nguồn gốc, Hướng dẫn vận hành

Model DF-241BA(ABCDE.F)(Phạm vi hiệu chuẩn lưu lượng.Áp suất đường ống.G)

A, B, C, D, F và G trong ký hiệu mô hình là bắt buộc.

A	Dòng ống dòng chảy tầng	—	Xem Danh sách Phạm vi Ống Dòng chảy Laminar
B	DPS	High Line Press	C	PT-110C-A (Tiêu chuẩn)
Low Line Press	B	PT-103B-A (10 kPa hoặc thấp hơn)
C	Chiều dài cáp DPS	D3	3 m (Tiêu chuẩn)
Ngày 5	5 phút
D10	10 phút
D	Chiều dài cáp cảm biến nhiệt độ	E3	3 m (Tiêu chuẩn)
E5	5 phút
E10	10 phút
VA	Lựa chọn	Đầu ra tương tự	F1	FS 5V
F2	FS 10V
F3	Phù hợp với màn hình hiển thị
Giao diện *1	Q1	Đầu vào 5 V
F	Nguồn điện	Có bộ đổi nguồn A/C (Tiêu chuẩn)	VG	Cáp 100 VAC 3 m
VH	Cáp 240 VAC 2 m
VK	Cáp 240 VAC dài 2 m (Chỉ dành cho khách hàng Trung Quốc)
Không có bộ chuyển đổi A/C	VJ	Cần có nguồn điện ngoài 24 VDC.
G	Nhiệt độ chuyển đổi	S	20℃
N	0℃

*1 Đầu vào tiêu chuẩn là 24 V.

Dòng ống dòng chảy tầng

Mã số	Model	Áp suất đường ống tối đa	Kích thước cổng	Cảm biến nhiệt độ
10ML	LF-104N-10C	990 kPa	1/4″	Tích hợp sẵn
20ML	LF-104N-20C
50ML	LF-104N-50C
100ML	LF-104N-100C
200ML	LF-104N-200C
500ML	LF-104N-500C
1 lít	LF-104N-1L	700kPa
2L	LF-104N-2L
5L	LF-104N-5L
10L	LF-104N-10L	500kPa	1/2″
20L	LF-104N-20L
30L	LF-104N-30L
50L	LF-105BN-50L	350kPa
100L	LF-105BN-100L	200kPa
200L	LF2-200L	50kPa	3/4”	Kết nối với đầu ra của ống dòng chảy tầng
500L	LF2-500L
