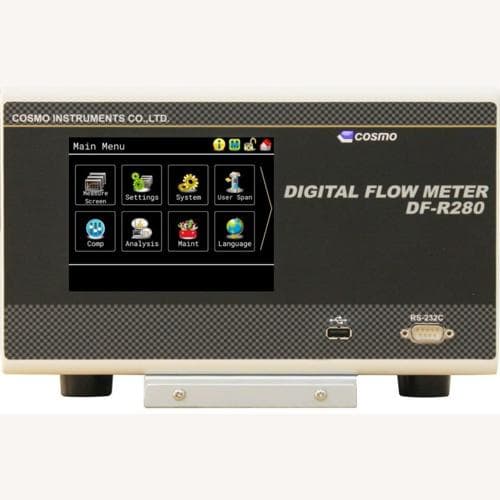

Lưu lượng kế kỹ thuật số COSMO DF-R280

- Cấu hình dễ điều hướng bằng các biểu tượng. Mỗi menu mở ra chỉ bằng cách chạm vào một biểu tượng.

- Áp suất thử nghiệm và lưu lượng có thể được theo dõi trên biểu đồ.

- Có thể lựa chọn ngôn ngữ là tiếng Anh, tiếng Nhật và tiếng Trung.

- Nhiều chức năng giữ

-Cung cấp dữ liệu mong muốn.

- Kết quả thử nghiệm có thể dễ dàng lưu trữ trong bộ nhớ USB.

- Màn hình hiển thị đầy đủ 4 chữ số

- Cảm biến nhiệt độ, cảm biến áp suất đường ống và cảm biến áp suất khí quyển được cung cấp theo tiêu chuẩn.

- Hiển thị lưu lượng tương đương ở 1 atm, 20 °C

Chức năng

Màn hình LCD màu	Từ Menu chính, các menu phụ “Màn hình đo lường”, “Cài đặt”, “Hệ thống”, “Comp”,
Màn hình cảm ứng	Có thể truy cập được “Phân tích”, v.v.
Đo Màn Hình	Có thể chọn từ “Nâng cao”, “Dạng sóng” và “Đơn giản”.
Cài đặt	Chạm vào các mục trên màn hình cảm ứng.
Giới hạn lưu lượng	Hai bộ giới hạn rò rỉ:
Giới hạn trên (UL2/UL), Giới hạn dưới (LL2/LL)
Hiển thị luồng	Lưu lượng chuyển đổi (Giá trị chuyển đổi thành thể tích ở 1 atm ở nhiệt độ chuyển đổi)
Cổng USB	Cung cấp theo tiêu chuẩn (1 cổng)
RS-232C	2 cổng theo tiêu chuẩn
Tương thích với DF-2820
Ngôn ngữ	Tiếng Anh, Tiếng Nhật, Tiếng Trung
Phạm vi lưu lượng	10 mL/phút đến 500 L/phút
Cảm biến	Cảm biến nhiệt độ, cảm biến áp suất đường ống và cảm biến áp suất khí quyển được cung cấp theo tiêu chuẩn.
Nhiệt độ chuyển đổi	0°C, 15°C, 20°C, 25°C, （70°F）
Bộ lọc kỹ thuật số	Hằng số bộ lọc (1 đến 50) tính trung bình các giá trị hiển thị giúp phép đo ổn định hơn.
Khoảng cách người dùng	Điều chỉnh theo lưu lượng mong muốn.
Bộ nhớ trong	16 G cho Ethernet (Tùy chọn)

Cảm biến lưu lượng	Cảm biến dòng chảy tầng (Ống dòng chảy tầng)
Phương tiện áp suất	Không khí
Phạm vi lưu lượng	Lên đến 16 phạm vi cho 8 ống dòng chảy tầng
Cảm biến áp suất khí quyển	Phạm vi: 700 đến 1200 hPa Độ chính xác: ± 0,5% FS + 1 chữ số
Cảm biến áp suất đường ống	Áp suất thử 50 kPa hoặc thấp hơn: Phạm vi FS x 10 100 kPa hoặc thấp hơn: Phạm vi FS x 2 Độ chính xác: ± 0,15% của FS + 1 chữ số
Số lượng kênh	100 kênh (0 đến 99)
Đơn vị lưu lượng	mL/phút, L/phút, mL/giây, L/giây, L/giờ, m3/giờ, (CFH, CFM) Các đơn vị trong ( ) không khả dụng cho các mô hình đơn vị SI.
Đơn vị áp suất	kPa, MPa, (PSI, kg/cm2, Bar, mbar, mmHg, cmHg, inHg, mmH2O) Các đơn vị trong ( ) không khả dụng cho các mô hình đơn vị SI.
Nguồn điện	100 đến 240 VAC ±10%, 50/60 Hz, tối đa 100 VA Chọn 125 V hoặc 250 V
Lựa chọn	Đầu ra tương tự Lưu lượng + Áp suất đường ống Bộ nhớ trong 16 G (Đối với FTP)
Bù áp suất đường dây	Tự động bù trừ bằng cảm biến áp suất
Bù áp suất Atm	Tự động bù trừ bằng cảm biến áp suất khí quyển
Nhiệt độ hoạt động	5 đến 45 °C
Độ ẩm	80% RH hoặc thấp hơn / Không ngưng tụ sương
Kích thước cổng chênh lệch áp suất	RC1/8
Cân nặng	Xấp xỉ 11 kg
Kích thước (mm)	(R) 283 x (C) 189 x (S) 382
RS-232C	Giao tiếp hai chiều	Gọi và ghi dữ liệu
Đầu ra có độ dài cố định	Định dạng DF (Nhiều dữ liệu)/td>
28 Định dạng
Định dạng tương tự như DF-2800
Tốc độ truyền (bps)	1200, 9600, 19200, 38400, 57600, 115200
USB	Lưu trữ dữ liệu, ghi, sao lưu, v.v.
Giao diện	Liên hệ Phoenix (DFMC 1,5/20-ST-3,5-LR)
Phụ kiện tiêu chuẩn	Giá đỡ lắp nhanh, Đầu nối, Biên bản kiểm tra, Tài liệu truy xuất nguồn gốc,

Model
DF-R280(A.BB'.CD.EF) (Nhiệt độ chuyển đổi, Phạm vi lưu lượng・Đơn vị, Độ chính xác, Cảm biến áp suất đường)

	Phân loại	Mã số	Chức năng
A	Số lượng ống dòng chảy tầng	1 đến 8	Số lượng ống dòng chảy tầng
BB'	Dòng ống dòng chảy tầng	10ML đến 500L	Nhập tất cả các phạm vi.
C	Cảm biến áp suất đường ống	L01	1 đến 10 kPa
L05	10 đến 50 kPa
L	10 đến 100 kPa (Tiêu chuẩn)
M	30 đến 500 kPa
V.	-10 đến -70 kPa
D	Lựa chọn	A	Đầu ra tương tự (Lưu lượng, Áp suất đường ống)
D	Bộ nhớ 16 G (Dành cho FTP)
Y	Đơn vị (Bắt buộc)	UX1	Đơn vị SI (Bắt buộc đối với Nhật Bản)
Trải nghiệm người dùng 2	Tất cả các đơn vị (Chỉ dành cho nước ngoài)
F	Dây nguồn	Y	125 V (3m)
VE	250V (2m)
VK	250 V (2 m) (Chỉ dành cho khách hàng Trung Quốc)

Phạm vi lưu lượng (Ống dòng chảy tầng được bán riêng)

Mã số	Model	Phạm vi và số lượng chữ số hiển thị	Áp suất đường ống (Tối đa)	Sự chính xác
10ML	LF-104N-10C	0,00 đến 10,00 mL/phút	990kPa	Ở áp suất khí quyển: ±1,0% của FS±1 chữ số Ở áp suất đường dây: ±1,5% của FS±1 chữ số
20ML	LF-104N-20C	0,00 đến 20,00 mL/phút
50ML	LF-104N-50C	0,0 đến 50,00 mL/phút
100ML	LF-104N-100C	0,0 đến 100,0 mL/phút
200ML	LF-104N-200C	0,0 đến 200,0 mL/phút
500ML	LF-104N-500C	0 đến 500,0 mL/phút
Mã số	Model	Phạm vi chính xác 1-phạm vi (FS) & Hiển thị chữ số	L Range & D hiển thị chữ số	Phạm vi chính xác (RD) U Phạm vi & D hiển thị chữ số	Áp suất đường ống (Tối đa)	Sự chính xác
1 lít	LF-104N-1L	0,000 đến 1,000 L/phút	0,000 đến 0,300 L/phút	0,300 đến 1,000 L/phút	700kPa	1 phạm vi (RD) / Phạm vi U Ở áp suất khí quyển: ±1,0% của rdg. ±1 chữ số Ở áp suất đường: ±1,5% của rdg. ±1 chữ số 1 phạm vi (FS) / Phạm vi L Ở áp suất khí quyển: ±1,0% của FS±1 chữ số Ở áp suất đường: ±1,5% của FS±1 chữ số
2L	LF-104N-2L	0,000 đến 2,000 L/phút	0,000 đến 0,600 L/phút	0,600 đến 2,000 L/phút
5L	LF-104N-5L	0,000 đến 5,000 L/phút	0,000 đến 1,500 L/phút	1.500 đến 5.000 L/phút
10L	LF-104N-10L	0,00 đến 10,00 L/phút	0,000 đến 3,000 L/phút	3,00 đến 10,00 L/phút	500kPa
20L	LF-104N-20L	0,00 đến 20,00 L/phút	0,000 đến 6,000 L/phút	6,00 đến 20,00 L/phút
30L	LF-104N-30L	0,00 đến 30,00 L/phút	0,000 đến 9,000 L/phút	9,00 đến 30,00 L/phút
50L	LF-105BN-50L	0,00 đến 50,00 L/phút	0,00 đến 15,00 L/phút	15,00 đến 50,00 L/phút	350kPa
100L	LF-105BN-100L	0,0 đến 100,0 L/phút	0,00 đến 30,00 L/phút	30,0 đến 100,0 L/phút
200L	LF2-200L	0,0 đến 200,0 L/phút	0,00 đến 60,00 L/phút	60,0 đến 200,0 L/phút	50kPa
500L	LF2-500L	0,0 đến 500,0 L/phút	0,0 đến 150,0 L/phút	150,0 đến 500,0 L/phút

LƯU Ý 1: Các phạm vi trên là phạm vi lưu lượng ở áp suất khí quyển.

LƯU Ý 2: Đối với các ống dòng chảy tầng có tên model có chữ “N”, các đầu nối cảm biến nhiệt độ mới sẽ được sử dụng từ tháng 4 năm 2011.

LƯU Ý 3: Đối với Ống dòng chảy tầng đơn (1 dải) có lưu lượng 1 L/phút trở lên, có thể chọn độ chính xác “0 đến toàn dải (FS)” hoặc “30% đến toàn dải (RD)”.

LƯU Ý 4: Số lượng chữ số hiển thị tiêu chuẩn: 4 chữ số. Đối với các mẫu có áp suất đường ống cao: 3 chữ số.
