Tùy chỉnh theo áp suất và lưu lượng đã chỉ định.
Sử dụng làm tiêu chuẩn để thử nghiệm và so sánh lưu lượng kế.
– Kiểm tra độ nhạy của máy kiểm tra lưu lượng một cách dễ dàng và đáng tin cậy.
– Duy trì dòng chảy như nhau trong thời gian dài.
– Sử dụng làm lưu lượng kế để đo lưu lượng lệch. (Kiểm tra độ thông gió và đường kính lỗ khoan)
– Có thể kết nối với cổng CAL của máy kiểm tra lưu lượng Cosmo.
– Có thể sử dụng trong Flow Check (C-CHK), (F-CHK) của dòng AF.
– Có sẵn các mối nối để kết nối với đường ống. Kết nối và ngắt kết nối dễ dàng bằng phích cắm.
– Giấy chứng nhận truy xuất nguồn gốc có sẵn theo yêu cầu.
– Có sẵn hiệu chuẩn ISO/IEC17025.
Tùy chỉnh theo lưu lượng mong muốn. Sử dụng như một công cụ tham chiếu.
Ví dụ sử dụng với Máy kiểm tra lưu lượng không khí của chúng tôi
Thông số kỹ thuật FM-2B
Tùy chỉnh theo lưu lượng mong muốn. Sử dụng như một công cụ tham chiếu.
Khi đặt hàng, vui lòng chỉ định áp suất thử nghiệm và lưu lượng theo các phạm vi sau.
| Chảy | Áp lực | |
|---|---|---|
| 50 mL/phút đến 3 L/phút | 1 đến 10 kPa | Áp lực |
| 100 mL/phút đến 10 L/phút | 10,1 đến 21 kPa | |
| 200 mL/phút đến 15 L/phút | 21,1 đến 51 kPa | |
| 300 mL/phút đến 25 L/phút | 51,1 đến 100 kPa | |
| 500 mL/phút đến 35 L/phút | 100,1 đến 151 kPa | |
| 500 mL/phút đến 45 L/phút | 151 đến 200 kPa | |
| 500 mL/phút đến 55 L/phút | 201 đến 250 kPa | |
| 500 mL/phút đến 65 L/phút | 251 đến 300 kPa | |
| 500 mL/phút đến 70 L/phút | 301 đến 350 kPa | |
| 500 mL/phút đến 80 L/phút | 351 đến 400 kPa | |
| 50 mL/phút đến 3 L/phút | – 1 đến – 10 kPa | Chân không |
| 100 mL/phút đến 10 L/phút | – 10,1 đến -21 kPa | |
| 100 mL/phút đến 15 L/phút | – 21,1 đến -50 kPa | |
| 200 mL/phút đến 5 L/phút | -50,1 đến -89 kPa |
Độ chính xác (Chênh lệch so với lưu lượng yêu cầu): Trong vòng ±10%
Lên đến 999 mL/phút (theo đơn vị 0,1 mL/phút),
Lên đến 20 L/phút (theo đơn vị 0,1 L/phút),
Ngoài ra, hãy chỉ định theo đơn vị lên tới 1 L/phút.
Áp suất: 1 đến 400 kPa, Dưới 200 kPa: Theo đơn vị 0,1 kPa.
Áp suất: -1 đến -89kPa, Đối với những người khác: Theo đơn vị 1 kPa

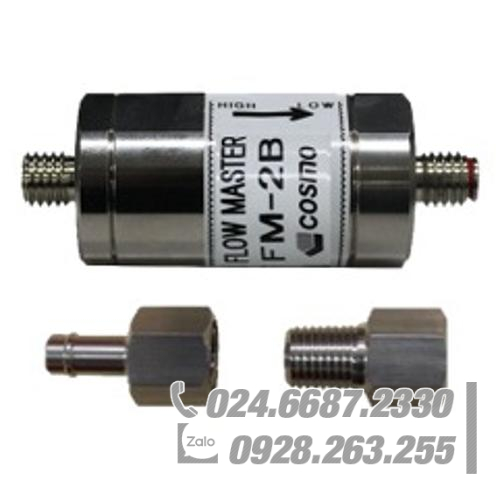

Thân máy chính: FM-2B
Phụ kiện: (Khớp nối IN-side và OUT-side (1 bộ), vòng đệm chữ O (3 chiếc)
Thông số kỹ thuật R2, R3, R4 series
| Mối nối bên CAO | Mối nối bên THẤP |
|---|---|
| Đường kính R1/4(R2) | R1/4 |
| Đường kính R1/4(R21) | khớp nối ống φ8 |
| Đường kính R1/4(R22) | R1/2 |
| Đường kính R1/2(R3) | R1/4 |
| Đường kính R1/2(R31) | khớp nối ống φ8 |
| Đường kính R1/2(R32) | R1/2 |
| Đường kính Φ8(R4) | R1/4 |
| Đường kính Φ8(R41) | khớp nối ống φ8 |
| Đường kính Φ8(R42) | R1/2 |
Mô hình R2,21,22
Mô hình R3,31,32
Mô hình R4,41,42
Thông số kỹ thuật FM-2B
Tùy chỉnh theo lưu lượng mong muốn. Sử dụng như một công cụ tham chiếu.
Khi đặt hàng, vui lòng chỉ định áp suất thử nghiệm và lưu lượng theo các phạm vi sau.
| Chảy | Áp lực | |
|---|---|---|
| 50 mL/phút đến 3 L/phút | 1 đến 10 kPa | Áp lực |
| 100 mL/phút đến 10 L/phút | 10,1 đến 21 kPa | |
| 200 mL/phút đến 15 L/phút | 21,1 đến 51 kPa | |
| 300 mL/phút đến 25 L/phút | 51,1 đến 100 kPa | |
| 500 mL/phút đến 35 L/phút | 100,1 đến 151 kPa | |
| 500 mL/phút đến 45 L/phút | 151 đến 200 kPa | |
| 500 mL/phút đến 55 L/phút | 201 đến 250 kPa | |
| 500 mL/phút đến 65 L/phút | 251 đến 300 kPa | |
| 500 mL/phút đến 70 L/phút | 301 đến 350 kPa | |
| 500 mL/phút đến 80 L/phút | 351 đến 400 kPa | |
| 50 mL/phút đến 3 L/phút | – 1 đến – 10 kPa | Chân không |
| 100 mL/phút đến 10 L/phút | – 10,1 đến -21 kPa | |
| 100 mL/phút đến 15 L/phút | – 21,1 đến -50 kPa | |
| 200 mL/phút đến 5 L/phút | -50,1 đến -89 kPa |
Độ chính xác (Chênh lệch so với lưu lượng yêu cầu): Trong vòng ±10%
Lên đến 999 mL/phút (theo đơn vị 0,1 mL/phút),
Lên đến 20 L/phút (theo đơn vị 0,1 L/phút),
Ngoài ra, hãy chỉ định theo đơn vị lên tới 1 L/phút.
Áp suất: 1 đến 400 kPa, Dưới 200 kPa: Theo đơn vị 0,1 kPa.
Áp suất: -1 đến -89kPa, Đối với những người khác: Theo đơn vị 1 kPa
Thân máy chính: FM-2B
Phụ kiện: (Khớp nối IN-side và OUT-side (1 bộ), vòng đệm chữ O (3 chiếc)
Thông số kỹ thuật R2, R3, R4 series
| Mối nối bên CAO | Mối nối bên THẤP |
|---|---|
| Đường kính R1/4(R2) | R1/4 |
| Đường kính R1/4(R21) | khớp nối ống φ8 |
| Đường kính R1/4(R22) | R1/2 |
| Đường kính R1/2(R3) | R1/4 |
| Đường kính R1/2(R31) | khớp nối ống φ8 |
| Đường kính R1/2(R32) | R1/2 |
| Đường kính Φ8(R4) | R1/4 |
| Đường kính Φ8(R41) | khớp nối ống φ8 |
| Đường kính Φ8(R42) | R1/2 |
