IEC60884 Máy kiểm tra ổ cắm công tắc Hoạt động bình thường Cuộc sống hoạt động bình thường Điều khiển PLC 4 trạm / IEC60884 Switch Plug Socket Test Machine Normal Operation Life PLC Control

IEC60884 Ổ cắm phích cắm chuyển mạch Hoạt động bình thường Cuộc sống hoạt động bình thường Điều khiển PLC 4 trạm Máy kiểm tra

Máy thử nghiệm được thiết kế và sản xuất theo IEC60884-1 điều 20 và 21 hình 16, IEC60669-1 và v.v. khả năng ngắt của ổ cắm và kiểm tra tuổi thọ hoạt động bình thường của hộ gia đình và các mục đích tương tự. Thiết bị thử nghiệm mô phỏng các công tắc, phích cắm và ổ cắm, các tiếp điểm cầu chì các hành động xoay, chèn và rút trong thời gian dài, để đánh giá xem công tắc, phích cắm và ổ cắm, tiếp điểm cầu chì có thể chịu được việc sử dụng bình thường với các hư hỏng cơ khí và hư hỏng do mỏi điện hay không, và các điểm tiếp xúc có hiện tượng bám dính, hiện tượng đóng hoặc ngắt lâu ngày hay không, để xem xét các mẫu thử có bị mòn quá mức hay có các hậu quả có hại khác hay không. Đây là thiết bị kiểm tra đặc biệt để kiểm tra độ bền điện của công tắc và ổ cắm.

Thiết bị thử nghiệm có thể kiểm tra độ bền đối với công tắc nút, công tắc điều chỉnh, phích cắm và ổ cắm. Cùng với ngân hàng tải bên ngoài (điện trở, cảm ứng và điện dung) có thể xử lý thử nghiệm tải, nó có một hệ thống điều khiển tương ứng. Xin lưu ý rằng người dùng phải chuẩn bị ngân hàng tải bên ngoài.

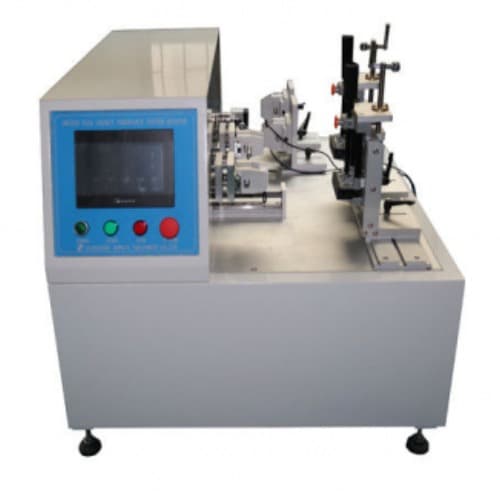

Máy thử nghiệm được làm bằng khung nhôm, tấm làm kín bằng thép không gỉ, được dẫn động bởi động cơ servo và vít me bi, với màn hình cảm ứng màu 7 inch, hệ thống điều khiển PLC Mitsubishi, giao diện hoạt động nhân bản và màn hình kỹ thuật số mạnh mẽ. Thời gian thử nghiệm, thời gian dòng điện dẫn, tốc độ thử nghiệm, hành trình thử nghiệm có thể được cài đặt trước. Nó có chức năng hiển thị dòng điện có thể hiển thị dòng điện dẫn của mẫu. Toàn bộ máy kiểm tra có 2 trạm làm việc, mỗi trạm có thể xử lý đồng bộ công tắc tuyến tính và phích cắm và ổ cắm. Khi liên tục bật hoặc tắt do sự kết dính hoặc hỏng hóc, nó sẽ báo động và ghi lại số lượng thí nghiệm thích hợp, và nó sẽ báo động khi thời gian thử nghiệm đạt đến giá trị đặt trước. Máy kiểm tra sẽ tự động dừng khi có báo động.

Tên thông số	Dữ liệu tham số	Nhận xét
Quyền lực	AC220V, 50Hz
Trạm làm việc	2 ga lót; 2 đài quay.
Giao diện hoạt động	Màn hình cảm ứng 7 inch
Chế độ ổ đĩa	Động cơ servo
Hệ thống điều khiển	PLC Mitsubishi
Thời gian kiểm tra	0 ～ 999999 lần, có thể được cài đặt trước
Thời gian dẫn	0 ～ 999,9 giây, có thể được cài đặt trước
Giờ giải lao	0 ～ 999,9 giây, có thể được cài đặt trước
Kiểm tra đột quỵ	Tuyến tính: 0 ~ 100mm, có thể điều chỉnh
Bài kiểm tra tốc độ	15 lần mỗi phút 7,5 lần mỗi phút 30 lần mỗi phút
Môi trường thử nghiệm	Áp suất khí quyển 80 ~ 106kpa; Nhiệt độ môi trường 5 ~ 40 ℃; Độ ẩm tương đối (20 ~ 90)% RH; Nơi sử dụng: không rung lắc mạnh, không rung, không nhiễu điện từ, không bụi, không nổ hoặc khí ăn mòn, tản nhiệt tốt
Kích thước	L * W * H = 1300mmx800mmx600mm
Trọng lượng	180KGS

Các biện pháp phòng ngừa

Người vận hành nên đọc kỹ hướng dẫn trước khi sử dụng thiết bị này, hiểu cách sử dụng an toàn điện và thực hiện các biện pháp phòng ngừa an toàn tương ứng; tiến hành kiểm tra trước khi xác nhận không có sự cố an toàn ẩn. Điện áp bằng 1,1 lần điện áp danh định của mẫu và cường độ dòng điện bằng 1,25 lần dòng điện danh định của mẫu. Vui lòng chọn các giá trị điện áp và dòng điện theo các yêu cầu của tiêu chuẩn liên quan, nếu không các mẫu thử nghiệm sẽ bị hỏng và gây ra các tai nạn về an toàn cá nhân. Các dây dẫn của các mẫu thử nghiệm được nối với tải phải thích ứng với dòng điện danh định cho phép của các mẫu thử nghiệm. Sau khi nhấn nút dừng khẩn cấp, phải thiết lập lại bằng cách vặn nút sang phải, sau đó nhấn “Đặt lại”, nếu không, thiết bị thử nghiệm sẽ không hoạt động hoặc chạy nhầm. Khi thiết bị bị lỗi, vui lòng tắt nguồn sau đó khởi động lại. Khi kiểm tra tải quá trình, phải tuân thủ nghiêm ngặt các hướng dẫn để kết nối mạch, cũng như chú ý đến an toàn. Mỗi đồ đạc và kẹp yêu cầu bôi trơn và bảo dưỡng thường xuyên.
