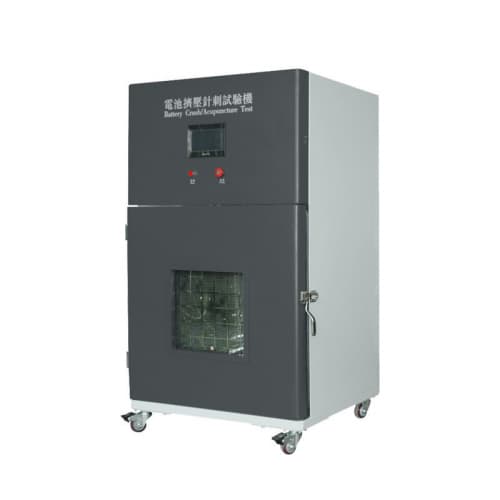

Cấu trúc áp suất thẳng đứng Máy nghiền pin Thiết bị kiểm tra độ xuyên của móng tay Hiệu quả cao / Vertical Pressure Structure Battery Crush Nail Penetration Test Equipment High Efficiency HB
Máy kiểm tra pin này được thiết kế để mô phỏng nguồn điện đầu cuối pin lithium thực tế sử dụng trong môi trường, chẳng hạn như pin bị nghiền nát, thâm nhập và phản hồi các kết quả khác nhau trong các điều kiện nghiền / thâm nhập khác nhau.
Thử nghiệm phải ở nhiệt độ môi trường 20 ℃ ± 5 ℃, đặt pin kết nối với cặp nhiệt điện (điểm tiếp xúc của cặp nhiệt được cố định trên bề mặt lớn của pin) trong tủ dự thảo, với đinh không gỉ 3mm không ăn mòn xuyên vào điểm trung tâm của pin tốc độ 20mm / s-80mm / s.
c
| Tiêu chuẩn: | IEC62133, IEC60086, UL1612 và v.v. | Phạm vi áp: | 1KN ~ 20KN （Điều khiển được） |
|---|---|---|---|
| Lực chịu đựng: | ± 1% | Phạm vi nghiền: | 0 ~ 400MM |
| Phạm vi tốc độ đâm xuyên móng: | 1 ~ 80mm / s (Có thể điều khiển) | Không gian thử nghiệm: | ≥ W300 * D300 * h200mm |
| Điểm nổi bật: |
máy kiểm tra pin, thiết bị kiểm tra xả pin |
||
Loại thẳng đứng với cấu trúc áp suất thẳng đứng Thiết bị kiểm tra sự thâm nhập pin Nghiền đinh
Tiêu chuẩn
IEC62133 điều khoản 7.3.6,8.3.5 IEC60086-4 điều khoản 6.5.3 IEC 60086-1, GB / T 18332.2-2001,
UL1612, UN38.3, GB / T 31241-2014 và v.v.
Các ứng dụng
Máy kiểm tra pin này được thiết kế để mô phỏng nguồn điện đầu cuối pin lithium thực tế sử dụng trong môi trường, chẳng hạn như pin bị nghiền nát, thâm nhập và phản hồi các kết quả khác nhau trong các điều kiện nghiền / thâm nhập khác nhau.
Thử nghiệm phải ở nhiệt độ môi trường 20 ℃ ± 5 ℃, đặt pin kết nối với cặp nhiệt điện (điểm tiếp xúc của cặp nhiệt được cố định trên bề mặt lớn của pin) trong tủ dự thảo, với đinh không gỉ 3mm không ăn mòn xuyên vào điểm trung tâm của pin tốc độ 20mm / s-80mm / s.
Thông số
| Kết cấu | Loại thẳng đứng với cấu trúc áp suất thẳng đứng |
| Điện áp đầu vào | 380V 50 Hz |
| Phạm vi áp | 1KN ~ 20KN (Có thể điều khiển) |
| Lực lượng khoan dung | ± 1% |
| Phạm vi Crush | 0 ~ 400MM |
| Chuyển đổi đơn vị | Kg / N / Lb |
| Phạm vi tốc độ đâm xuyên móng | 1 ~ 80mm / s (Có thể điều khiển) |
| Tốc độ chính xác | ± 0,1MM / S |
| Sức mạnh thâm nhập móng tay | Áp suất dầu |
| Không gian thử nghiệm | ≥ W300 * D300 * h200mm |
| Kích thước tổng thể | W940XD780XH1620 mm |
| Cửa sổ quan sát | 390 X 360mm (kính chống nổ cường lực dày 20mm) |
| Thắp sáng | Với ánh sáng trên buồng bên trong phía trên cùng |
| Cơ sở | Được lắp đặt với 4 bánh xe phổ thông và 4 bánh xe cố định, có sẵn để di chuyển và sửa chữa miễn phí. |
| Thiết bị chống cháy nổ | Với chức năng thoát khí, xả khí thải tạo ra khi thử nghiệm; Với chức năng chống cháy nổ và xả áp, Cửa giảm áp kiểu hấp phụ từ tính ở mặt sau của tủ bảo vệ (300 * 300mm), khi có va đập mạnh, cửa xả tự động mở, giảm lực nổ. |
| Đáy buồng | Với thiết bị thu gom kiểu chiết cho chất điện ly và cặn thí nghiệm. |
| Kim thép vonfram |
Φ3X100MM 10 miếng Φ5X100MM 10 miếng |
| Trọng lượng máy | Khoảng 400kg |
| Phương pháp hiển thị | Màn hình cảm ứng PLC |
1. Hệ thống xả không khí: Động cơ trục dài dẫn động các cánh nhôm, có thể xả khí thải ra ngoài bất cứ lúc nào.
2. Hệ thống cân bằng áp suất: Cung cấp không khí hai lỗ, đảm bảo cân bằng áp suất bên trong buồng.
3. Hệ thống bảo trì: Tất cả các bộ phận cần tháo lắp đều có cấu trúc bẫy, thuận tiện cho việc bảo trì.
4. hệ thống an toàn:
(1). Bản lề thép không gỉ, khóa cửa buồng, đảm bảo cửa không bị giật mở khi có luồng gió mạnh.
(2) .Với công tắc vi mô trên cửa buồng, chỉ khi cửa buồng đóng lại, hệ thống mới có thể hoạt động bình thường.
(3) Mặt sau có thiết kế kiểu cửa, một bên bản lề, một bên có khóa từ chắc chắn, khi có luồng khí mạnh va đập, nắp sau sẽ tự động mở ra, do đó giảm lực nổ.
(4). Buồng bên trong có cấu trúc chịu nhiệt độ cao, không có cáp điện dễ cháy hoặc các vật liệu khác.
5. thiết kế nhân hóa
(1) Khoảng cách 800mm giữa bàn nghiền và sàn, dễ vận hành.
(2) Cửa sổ quan sát bằng kính cường lực hai lớp, đảm bảo an toàn và đồng thời người thử nghiệm có thể quan sát điều kiện thử nghiệm.
(3) Đèn tiết kiệm năng lượng được xây dựng bên trong cho toàn bộ không gian thử nghiệm, thuận tiện cho việc quan sát.
Hệ thống 6.Camera: Được lắp đặt với hệ thống camera có độ phân giải cao, có thể quan sát rõ ràng quá trình thử nghiệm.
Phụ kiện
| Kim thép vonfram 3mm | 10 miếng |
| Kim thép vonfram 5mm | 10 miếng |
| Chuck cờ lê | 1 miếng |
| Kẹp kim thép | 1 EA |
| Hệ thống cảm biến áp suất | 1E.A. |
| Tấm nghiền phẳng, đường kính 150mm | 1 miếng |
