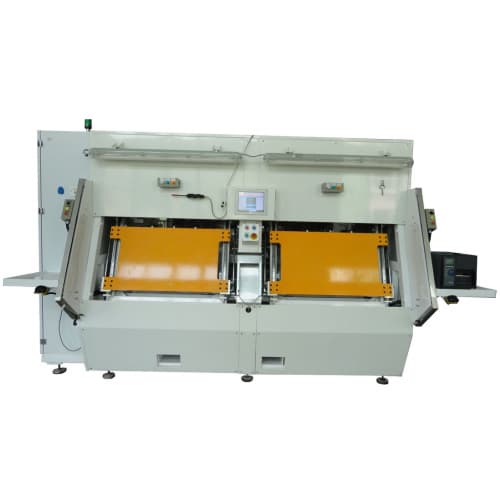

Hệ thống kiểm tra rò rỉ Helium chân không tự động cho các bộ phận ô tô Thời gian chu kỳ 1 phút / máy tính Tỷ lệ rò rỉ 1,0E-5mbar.l / s / Automatic Vacuum Helium Leak Test System for Automobi

Hệ thống kiểm tra rò rỉ khí Heli tự động trong buồng chân không cho các bộ phận ô tô

Nó được yêu cầu là không bị rò rỉ đối với bộ tản nhiệt, bộ trao đổi nhiệt, bộ trao đổi dầu, thùng nhiên liệu và các bộ phận khác của ô tô. Vì có thể có các khuyết tật hàn, cần phải kiểm tra rò rỉ trước khi lắp ráp xe. Giải pháp thông thường là hệ thống kiểm tra rò rỉ heli trong buồng chân không tự động, rò rỉ tích hợp sẽ được kiểm tra nhanh chóng và chính xác.

Khái niệm thử nghiệm

• Sạc khí áp suất cao vào sản phẩm để kiểm tra rò rỉ tổng thể và kiểm tra bằng chứng ；

• Sơ tán khỏi buồng chân không.

• Thông khí từ sản phẩm.

• Di tản sản phẩm và nạp khí heli vào sản phẩm.

• Kiểm tra tín hiệu heli từ buồng chân không bằng máy dò rò rỉ để đánh giá rò rỉ tốt.

• Thu hồi heli từ sản phẩm.

• Buồng chân không thông hơi.

Thông số kỹ thuật:

Các thành phần để kiểm tra	Những bộ phận xe ô tô
Điểm từ chối (đơn vị: mbar.l / giây.)	bộ phận thoát khí, đường ống của động cơ	1,00E-01
	Bánh xe nhôm, pin nhiên liệu	1,00E-04
	Bình ngưng, dàn bay hơi, đường ống dẫn chất làm lạnh, máy nén	1,00E-05
	pin lưu trữ	1,00E-06
	Vòi phun nhiên liệu, bộ tản nhiệt ô tô, lõi sưởi ô tô	1,00E-03
	Bộ làm mát động cơ	1,00E-04
	Thùng nhiên liệu, đường ống dẫn nhiên liệu	1,00E-05
Khí cho Kiểm tra Rò rỉ Tổng	Nitơ hoặc không khí khô
Áp lực cho Kiểm tra Rò rỉ Tổng	2-42bar, yêu cầu bằng áp suất làm việc của mẫu thử.
Áp suất kiểm tra rò rỉ khí Heli	2-42bar, yêu cầu bằng áp suất làm việc của mẫu thử.
Số lượng trạm kiểm tra	1, 2 hoặc 3, được yêu cầu theo thời gian chu kỳ
Sản phẩm để kiểm tra trong mỗi buồng	1 hoặc 2
Thời gian chu kỳ	30 giây / chiếc, yêu cầu theo tốc độ sản xuất của mẫu thử
Tỷ lệ thu hồi Heli	＞ 95%
Lịch thi đấu	Đã bao gồm
Hiệu chuẩn Rò rỉ	2 chiếc, một chiếc dùng để hiệu chuẩn hệ thống, chiếc còn lại dùng để kiểm tra máy hàng ngày.
Bốc xếp sản phẩm	Thủ công hoặc Tự động
Chu kỳ kiểm tra	Tự động

Các bộ phận chính của hệ thống:

Bơm chân không	Leybold
Cảm biến chân không	Inficon
Máy dò rò rỉ Heli	Inficon
Cảm biến bảo quản	GE
Van điện từ	Burkert
PLC	Omron
HMI	Omron

Chúng tôi áp dụng bơm chân không thương hiệu nổi tiếng, cảm biến chân không, máy dò rò rỉ, cảm biến áp suất, van điện từ, v.v., chúng tôi cũng có các phụ kiện được cấp bằng sáng chế R&D để trang bị tốt cho thiết bị kiểm tra heli của chúng tôi.
