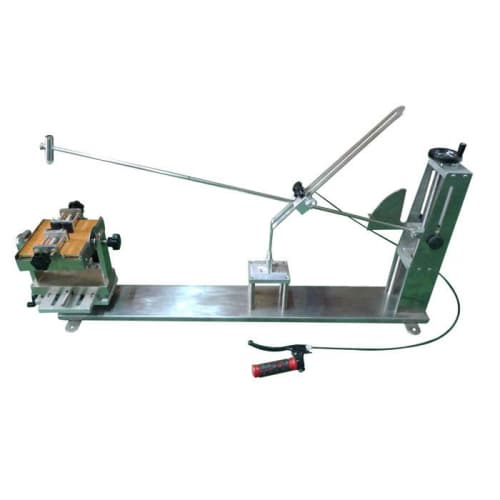

Máy kiểm tra va đập con lắc / Thiết bị để kiểm tra khả năng chống va đập của giá đỡ đèn / Pendulum Impact Testing Machine / Device For Lamp Holder Impact Resistance Test PH-1

Máy kiểm tra va đập con lắc / Thiết bị để kiểm tra khả năng chống va đập của giá đỡ đèn

Tổng quan về sản phẩm:

Bộ thử này phù hợp với tiêu chuẩn GB1444-2008 điều 5.3 và Hình 4, nó được sử dụng để thử độ bền va đập của vỏ cách điện của đui đèn.

Thiết bị thử nghiệm về cơ bản bao gồm một con lắc quay ở đầu trên của nó theo cách được giữ trong một mặt phẳng thẳng đứng. Trục của trục quay ở vị trí 1000 mm trên điểm đo. Con lắc được cấu tạo bởi một tay đòn cứng danh nghĩa và một bộ phận nổi bật phù hợp với các yêu cầu của Bảng 1.

Để thử các mẫu vật nặng, nhiều khối lượng hoặc khó xử lý, có thể sử dụng con lắc di động. Nó phải tuân theo mô tả ở trên nhưng trục của nó có thể được cố định trực tiếp trên mẫu thử hoặc trên một kết cấu có thể di chuyển được. Trong trường hợp này, phải đảm bảo rằng, trước khi thử nghiệm, trục của con lắc nằm ngang, cố định của nó đủ cứng và điểm va chạm nằm trong mặt phẳng thẳng đứng đi qua trục.

Thiết bị này cho năng lượng thấp dưới 2J, nên được cố định thẳng đứng trên tường vững chắc, ghế hỗ trợ lắp đặt có thể được điều chỉnh ở mọi phía, và góc tác động cũng có thể được điều chỉnh.

Khối lượng của phần tử nổi bật (khối lượng tương đương):	150 ± 1g (200g)
Khối lượng của giá đỡ gắn kết	10 ± 1Kg
Sự ủng hộ	Di chuyển lên và xuống, trái và phải
Trục con lắc	Chiều dài 1000 ± 1mm, khối lượng 100g, Mater OD 9 mm
độ dày thành ống thép	0,5 mm
Chiều cao tác động của trục con lắc	Hiển thị tỷ lệ 75mm, 100mm, 150mm, 200mm, 250mm, 300mm, 400mm, 500mm
Hỗ trợ cài đặt	Tấm ván ép 175 * 175 * 8, trang bị đui đèn cố định đa năng
Chế độ phát hành	Thủ công

Mối liên hệ giữa độ cao rơi và năng lượng tác động

Vật liệu vỏ cách điện	Chiều cao tác động h / mm
Đồ sứ	100
Vật liệu khác	150
