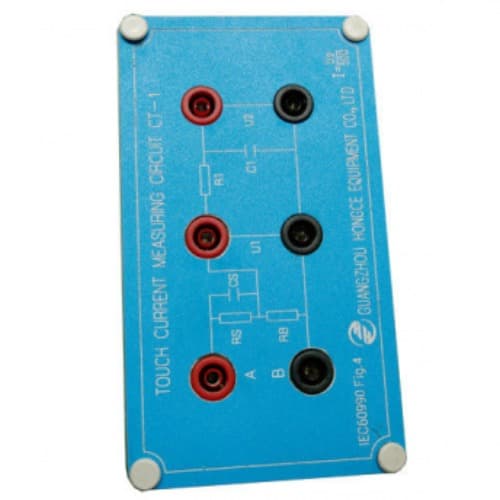

Vận hành dễ dàng IEC60990 Hình 4 Mạng thử nghiệm dòng điện cảm ứng cho dây dẫn bảo vệ cảm nhận hoặc phản ứng / Easy Operation IEC60990 Figure 4 Touch Current Test Network For Perception Or R

Hoạt động dễ dàng IEC60990 Hình 4 Mạng thử nghiệm dòng điện cảm ứng cho dây dẫn bảo vệ cảm nhận hoặc phản ứng

Tiêu chuẩn:

IEC60990 hình 4 dòng điện cảm ứng và phương pháp đo dòng điện dây dẫn bảo vệ

Đăng kí:

Mạng này sử dụng thuận tiện và dễ vận hành, công tắc cấp nguồn được làm riêng, có thể giải quyết những thiếu sót về khả năng cấp nguồn của máy trước và có thể kiểm tra các sản phẩm mạnh hơn.

RS	1500Ω
R1	10000Ω
RB	500Ω
C1	0,022μF
CS	0,22μF

Mẫu thử nghiệm:

mạng lưới cảm ứng có trọng số hiện tại (cảm giác hiện tại hoặc phản ứng hiện tại)

Chuẩn bị trước khi kiểm tra

Các thiết bị sau đây được chuẩn bị tốt trước khi thử nghiệm.

một bộ máy hiện sóng.

một bộ đầu dò điện áp 1 lần hoặc 10 lần.

Một bộ nguồn điện (điện áp hoặc tần số có thể được điều chỉnh hoặc thay đổi theo yêu cầu của thử nghiệm.).

Phương pháp thử

Điều chỉnh nguồn điện đến điện áp và tần số mà thử nghiệm yêu cầu, sau đó cắm đầu nối đầu vào của công tắc kiểm tra dòng điện tiếp xúc vào nguồn điện. (Vui lòng không nối điện khi mạng không được kết nối.)

Đưa mẫu vào đầu ra của công tắc kiểm tra dòng điện tiếp điểm.

Kết nối cổng B của công tắc kiểm tra dòng tiếp xúc với cổng B của mạng kiểm tra dòng tiếp xúc.

Kết nối cổng A của mạng kiểm tra dòng điện tiếp xúc với nơi cần dòng điện tiếp xúc. Chẳng hạn như kết nối cổng A với đầu ra hoặc vỏ của bộ điều hợp khi bộ điều hợp mạng được kiểm tra.

Đầu dò Oscilloscope được kẹp vào các đầu nối U1 hoặc U2 tùy theo yêu cầu thử nghiệm.

Kết nối nguồn điện, đặt công tắc “N” sang vị trí bật, đặt pha dương sang vị trí pha dương, chuyển dòng “G” sang vị trí bật, kiểm tra xem mẫu thử nghiệm có hoạt động bằng điện bình thường không và có dạng sóng không. trên máy hiện sóng.

Theo các yêu cầu tiêu chuẩn sau khi mẫu hoạt động, ở các chế độ khác nhau của "pha thuận", "ngược", "N dòng", "N dòng tắt", "G dòng tắt", "dòng G bật", v.v. trên, đọc trực tiếp hiệu điện thế U1 và U2 bằng dao động ký, dòng điện tiếp xúc bằng giá trị đỉnh của U2 rồi chia 500.

Thông báo

Trong quá trình kiểm tra, cần phải chú ý đến an toàn vì bạn có thể chạm vào một số thiết bị đầu cuối.

Theo yêu cầu tiêu chuẩn GB / T 12113 và IEC 60990, nguồn điện phải được cách ly và đường dây không và dây nối đất phải được kết nối với nhau. (Cách đơn giản là liệu có tồn tại điện áp trên đường dây không và dây nối đất hay không, nếu điện áp vượt quá 2V, chẳng hạn như nguồn điện 220V, điện áp khác nhau giữa đường dây 0 và dây nối đất hơn 100V, đường dây 0 và dây nối đất phải được kết nối.)

Khi kiểm tra, hãy chú ý đến cực của nguồn điện. Đường dây cháy phải được nối với đầu L của công tắc kiểm tra dòng điện tiếp điểm. Nếu kết nối sai, có nguy cơ bị điện giật.

Kết nối máy hiện sóng, thử nghiệm mẫu, sau đó kết nối nguồn sau đường dây đầu nối b và không kết nối đường thử nghiệm khi nguồn được kết nối.
