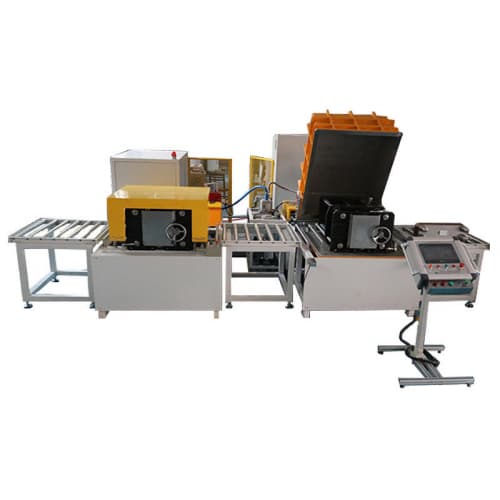

Thiết bị kiểm tra rò rỉ khí Heli CE Vaccum cho thiết bị trao đổi nhiệt dạng tấm ô tô / CE Vaccum Helium Leak Testing Equipment For Automotive Plate Heat Exchanger HC

Thiết bị trao đổi nhiệt dạng tấm ô tô Thiết bị kiểm tra rò rỉ Heli với cấu trúc song công

Thiết bị kiểm tra rò rỉ khí heli này thích hợp để phát hiện độ kín khí của bộ trao đổi nhiệt dạng tấm, hữu ích cho nhiều ứng dụng công nghiệp như ngành dầu khí, sản xuất giấy, sản xuất điện, dệt may, HVAC, luyện kim, hóa học hữu cơ và ô tô.

Nguyên lý và cấu trúc thiết bị:

Theo nguyên tắc phát hiện rò rỉ cơ bản của heli, với heli là khí đánh dấu, hệ thống có thể phát hiện rò rỉ thông qua việc nạp khí heli vào khoang B của bộ trao đổi nhiệt dạng tấm trong chu trình phát hiện rò rỉ bên trong. Và trong chu trình phát hiện rò rỉ bên ngoài, heli sẽ được lấp đầy vào A và B cùng một lúc để phát hiện rò rỉ của khoang. Với thiết bị phát hiện rò rỉ heli, chúng tôi có thể xác định nhanh chóng và chính xác độ chính xác của sự rò rỉ của bộ trao đổi nhiệt dạng tấm.

Hệ thống sử dụng cấu trúc song công, đặt phôi vào trạm kiểm tra rò rỉ bên trong để xử lý phát hiện rò rỉ bên trong trước tiên, sau đó đẩy sản phẩm đến trạm kiểm tra rò rỉ bên ngoài thông qua đường truyền để xử lý phát hiện. Đối với phôi ba khoang, trong chu kỳ kiểm tra rò rỉ bên trong, hệ thống lấp đầy heli vào khoang A để phát hiện rò rỉ giữa A-B và A - C. Và trong chu kỳ phát hiện rò rỉ bên ngoài, hệ thống có thể phát hiện rò rỉ của sâu răng. Hệ thống này đi kèm với thiết bị thu hồi heli, có thể tiết kiệm chi phí heli hiệu quả.

Phôi	Bộ trao đổi nhiệt dạng tấm
Trạm kiểm tra rò rỉ	Hai trạm: một là để kiểm tra độ bền của phôi và kiểm tra rò rỉ bên trong, trạm còn lại dành cho kiểm tra rò rỉ bên ngoài
Kích thước của buồng thử nghiệm	850 * 750 * 400mm Có thể lắp một phôi lớn (620 * 500 * 250mm) hoặc 2 phôi nhỏ (320 * 100 * 77mm)
Khí cho Kiểm tra Rò rỉ Tổng	Nitơ
Áp suất rò rỉ nitơ	5.5MPa
Khí để kiểm tra rò rỉ tốt	100% Heli
Áp suất rò rỉ Heli	5.0MPa
Từ chối điểm	5,0E-7Pa.m 3 / giây.
Thời gian chu kỳ	Mất 8 giờ để kiểm tra 480 phôi nhỏ hoặc 240 phôi lớn
Tỷ lệ thu hồi Heli	≥98%
