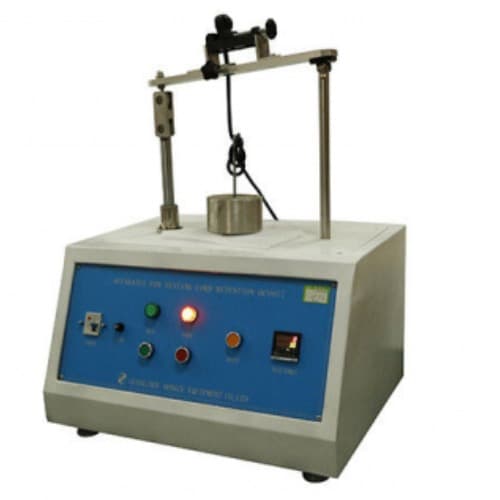

Bộ kiểm tra ổ cắm 50Hz để giữ dây cho cáp linh hoạt của IEC60884-1 Hình 20 Trạm đơn / 50Hz Plug Socket Tester For Cord Retention For Flexible Cables Of IEC60884-1 Figure 20 Single Station HC

Thiết bị để kiểm tra độ giữ dây cho cáp linh hoạt theo tiêu chuẩn IEC60884-1 Hình 20 Trạm đơn

Tiêu chuẩn:

IEC 60884-1 'Phích cắm và ổ cắm cho mục đích gia dụng và các mục đích tương tự - Phần 1: Yêu cầu chung' điều 23.2, hình 20

Đăng kí:

Nó dùng để thử nghiệm các phích cắm có thể quấn lại được và ổ cắm di động có thể quấn lại được phải có dây neo sao cho ruột dẫn không bị căng, kể cả xoắn, nơi chúng được kết nối với các đầu nối và lớp bọc của chúng được bảo vệ khỏi mài mòn. Máy tự động tiến hành sau khi thử nghiệm bắt đầu, nó sẽ ngừng hoạt động sau khi đạt đến số lần cài đặt.

Mẫu thử nghiệm:

Phích cắm và ổ cắm không thể quấn lại, phích cắm và ổ cắm có thể quấn lại.

Nguồn cấp	AC 220V 50Hz
Trọng lượng	10N * 1, 60N * 1, 20N * 2
Tỷ lệ kiểm tra	60 lần / phút
Thời gian kiểm tra	0-9999, cài đặt trước. Mặc định 100 lần.
Bụi dây	5 miếng (Φ6mm, Φ8mm, Φ10mm, Φ12mm, Φ16mm)
Đột quỵ làm việc	35mm

Lực kéo cáp mềm:

Dòng định mức của cáp mềm (A)	Điện áp định mức của cáp mềm (V)	Lực kéo
2,5	-	50
2,5 ～ 16	<250	60
2,5 ～ 16	> 250	80
> 16	-	100

Bàn cho lỗ vào của dây

Dòng điện định mức của phích cắm hoặc ổ cắm di động	Số lượng cực	Đường kính cho phép đối với lỗ vào của dây
2,5	-	6	-
10	2 3 4 5	5 6 số 8 9	số 8 10 11 12
16	2 3 4 5	5 6 số 8 9	10 12 13 14
25	2 3 4 5	12 13 14 15	20,5 21 22 24
