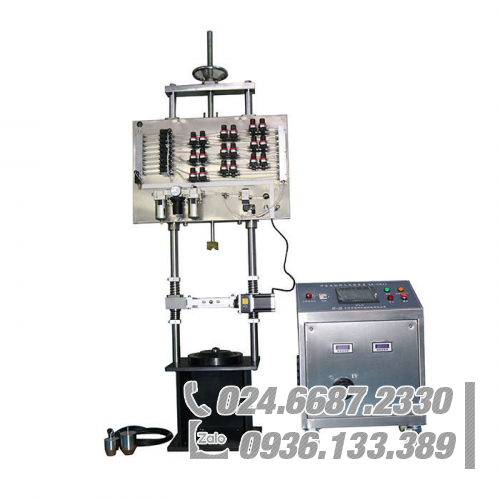

Máy kiểm tra độ bền va đập của búa điện / Máy kiểm tra tác động của máy khoan IEC 60745-2-1 / Electric Hammer Durability Impact Testing Machine / Impact Drills Tester IEC 60745-2-1 HDD8303

Ứng dụng: Thiết bị này được áp dụng để kiểm tra độ bền đối với dụng cụ điện vận hành bằng động cơ cầm tay có công suất không quá 2,5KW.

Mẫu thử: Búa điện, Máy khoan điện và máy khoan va đập.

Tính năng: Thiết bị thử nghiệm theo các yêu cầu của IEC 607465-2-6 hình 103, búa hoặc máy khoan tải, vận hành gián đoạn, kiểm tra xem có xuất hiện nguy cơ điện hoặc cơ trong quá trình sử dụng bình thường của búa điện hoặc máy khoan hay không.

Các thành phần thiết bị như sau:
1. Tủ điện điều khiển chứa PLC MITSUBISHI, Màn hình cảm ứng 7 inch, bảng điều khiển, tải (điều chỉnh điện áp 0-250V, hiển thị điện áp và dòng điện);
2. Thiết bị cơ khí như hình 103, chứa 360 kg đế thép, bao gồm đầu va đập, tấm thép và vật cố định.

Thủ tục:
1. Thử nghiệm không tải: Tất cả các búa, kể cả búa có chế độ chỉ khoan, được lắp thẳng đứng trong thiết bị thử nghiệm như Hình 103 và được làm việc ở 1,1 lần điện áp danh định trong 12h, sau đó làm việc ở 0,9 lần điện áp danh định trong 12h. Mỗi chu kỳ bao gồm khoảng thời gian hoạt động là 30 giây và khoảng thời gian nghỉ là 90 trong thời gian đó công cụ vẫn ở chế độ tắt. Trong quá trình thử nghiệm, trên mỗi điện áp thử nghiệm, búa đặt theo ba hướng khác nhau (ngang, dọc, thẳng đứng), mỗi vị trí chạy dao thời gian khoảng 4 giờ.
2. Thử nghiệm có tải: Tất cả các búa, kể cả búa chỉ có chế độ khoan, được lắp thẳng đứng trong thiết bị thử nghiệm như trong Hình 103 và được làm việc ở điện áp danh định hoặc ở giá trị trung bình của dải điện áp danh định, trong bốn khoảng thời gian, mỗi khoảng thời gian là 6 giờ. , khoảng cách giữa các khoảng thời gian này ít nhất là 30 phút.
Trong các thử nghiệm này, búa được làm việc không liên tục, mỗi chu kỳ bao gồm khoảng thời gian hoạt động là 30 giây và khoảng thời gian nghỉ là 90 trong thời gian đó công cụ vẫn ở chế độ tắt.
Trong các thử nghiệm, một lực dọc trục để đảm bảo hoạt động ổn định của cơ cấu tác động được tác dụng lên búa thông qua một phương tiện đàn hồi.
Nếu độ tăng nhiệt của bất kỳ bộ phận nào của dụng cụ vượt quá độ tăng nhiệt được xác định trong thử nghiệm của 12.1, thì thời gian làm mát cưỡng bức hoặc thời gian nghỉ được áp dụng, thời gian nghỉ sẽ bị loại trừ khỏi thời gian vận hành quy định.
Trong các thử nghiệm này, thiết bị bảo vệ quá tải không được hoạt động.
Công cụ có thể được bật và tắt bằng một công tắc khác với công tắc được tích hợp trong công cụ.
Trong các thử nghiệm này, cho phép thay chổi than và dụng cụ được tra dầu và bôi trơn như trong sử dụng bình thường.
Nếu cơ cấu tác động bị lỗi cơ học trong quá trình thử nghiệm mà không làm cho bộ phận tiếp cận được sống thì có thể thay thế bằng bộ phận mới.
