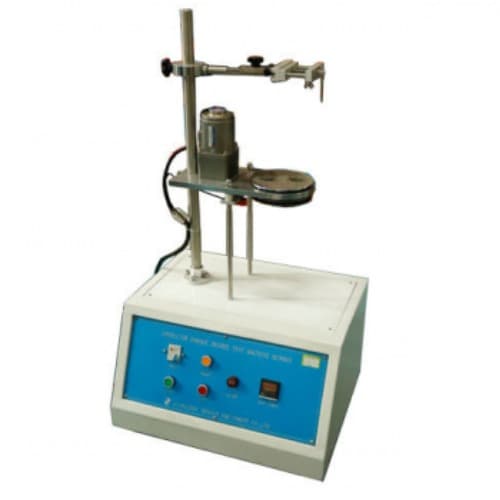

Tốc độ thử nghiệm 10 ± 2 RPM IEC60884 hình 11 Thiết bị thử nghiệm để kiểm tra hư hỏng đối với dây dẫn Trạm làm việc đơn / 10±2 RPM test rate IEC60884 figure 11 Testing Device For Checking Da
| Trọng lượng: | 0,3，0,4, 0,7, 0,9, 1,4kg | Chiều cao kiểm tra: | 260, 280, 300, 320mm |
|---|---|---|---|
| Đường kính của lỗ Ferrule: | 6,5, 9,5, 13, 14,5mm | Thời gian kiểm tra: | 0 ～ 9999 |
| Đường kính Gyration: | 75mm | Tỷ lệ kiểm tra: | 10 ± 2 vòng / phút |
| Điểm nổi bật: |
bút thử ổ cắm điện, bút thử phích cắm điện |
||
10 ± 2 RPM Tốc độ kiểm tra IEC60884 Hình 11 Thiết bị kiểm tra để kiểm tra hư hỏng đối với dây dẫn Trạm làm việc đơn
Tiêu chuẩn:
IEC 60884-1 'Phích cắm và ổ cắm cho mục đích gia dụng và các mục đích tương tự - Phần 1: Yêu cầu chung' điều 12.2.2, 12.3.10 và hình 11
Đăng kí:
Nó được sử dụng để kiểm tra xem các thiết bị đầu cuối có đầu nối vít và không vít có thể chịu lực cơ chế trong hoạt động bình thường hay không. Chủ yếu sử dụng để đánh giá xem thiết kế và cấu trúc của đầu nối kẹp vít có đáp ứng yêu cầu kẹp dây dẫn mà không bị hư hỏng quá mức hay không.
Mẫu thử nghiệm:
Thiết bị đầu cuối vít và thiết bị đầu cuối không vít
| Người mẫu | HC9903 |
| Tỷ lệ kiểm tra | 10 ± 2 vòng / phút |
| Đường kính hồi chuyển | 75mm |
| Thời gian kiểm tra | 0 ～ 9999 |
| Trọng lượng | 0,3,0,4, 0,7, 0,9, 1,4kg |
| Kiểm tra chiều cao | 260, 280, 300, 320mm |
| Đường kính của lỗ sắt | 6,5, 9,5, 13, 14,5mm |
| Tiêu chuẩn | IEC60884-1, IEC60669-1 |
Kiểm tra bình thường
Điều chỉnh thang đo: Mở khóa đai ốc cố định của vị trí cân, điều chỉnh vật cố định đến độ cao cần thiết cho thử nghiệm và cố định nó.
Điều chỉnh tâm: sử dụng búa dây để tìm tâm của bàn xoay. Ở đây chúng ta cần phải tương ứng với hình dạng của mẫu, để đầu cuối đầu ra của mẫu được thẳng hàng.
Cài đặt mẫu.
3.1. Các đầu cuối kết nối được kết nối với các dây tương ứng, và kẹp và cố định các thiết bị cố định sau khi lắp đặt.
3.2. Dây được thông qua ống lót tương ứng và lắp đặt đối trọng tương ứng.
3.3. Bảng so sánh trọng lượng, chiều cao và ống lót như dưới đây:
| Diện tích mặt cắt ngang danh định của ruột dẫn (mm²) | Đường kính của lỗ ống lót (mm) | Chiều cao (mm) | Khối lượng cho dây dẫn (kg) |
| 0,5 | 6,5 | 260 | 0,3 |
| 0,75 | 6,5 | 260 | 0,4 |
| 1,0 | 6,5 | 260 | 0,4 |
| 1,5 | 6,5 | 260 | 0,4 |
| 2,5 | 9.5 | 280 | 0,7 |
| 4.0 | 9.5 | 280 | 0,9 |
| 6.0 | 9.5 | 280 | 1,4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2,9 |
|
|||
Các bước kiểm tra thông thường:
4.1. Đặt trước 【Thời gian kiểm tra】 theo yêu cầu tiêu chuẩn, nhấn <để chọn thời gian đặt trước, sau đó đặt trước ▲ Lên trên hoặc ▼ Xuống để chọn giá trị cần thiết, rồi nhấn [SET] để xác nhận, định dạng hiển thị thời gian là 99 giờ 59 phút 59 giây. (Mỗi lần thời gian thử nghiệm bị thay đổi, nên nhấn nút đặt lại để loại bỏ thời gian thử nghiệm đã đặt trước đó.)
4.2. Nhấn nút 【Bắt đầu】, thiết bị bắt đầu chạy, bàn xoay quay với tốc độ 10r / phút, sau khi đạt đến 【Thời gian kiểm tra】, quá trình kiểm tra tự động dừng và có lời nhắc bằng âm thanh.
4.3. Nhấn nút Đặt lại màu vàng để xóa lời nhắc bằng giọng nói. Sau khi kiểm tra xong, cần kéo công tắc của cầu dao xuống và cắt nguồn điện.
4.4. Kết luận: Trong quá trình thử nghiệm, ruột dẫn không được trượt ra khỏi bộ kẹp cũng như không bị đứt gần bộ kẹp, cũng như không được làm hỏng ruột dẫn theo cách làm cho nó không thích hợp để sử dụng thêm.
