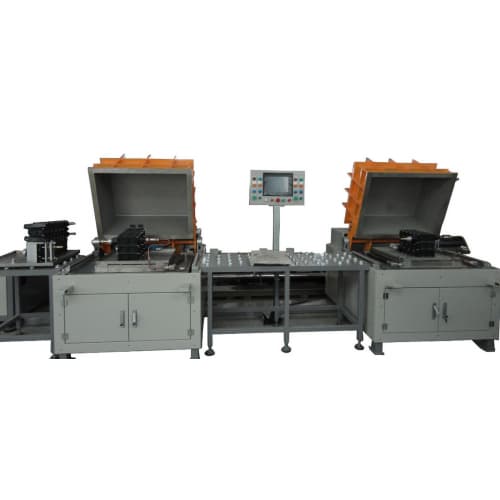

Linh kiện làm lạnh Thiết bị kiểm tra rò rỉ khí Heli 2g / năm Máy dò Inficon Omron PLC / Refrigeration Components Helium Leak Testing Equipment 2g/year Inficon Detector Omron PLC L-Z-2×300

Hệ thống kiểm tra rò rỉ khí Heli tự động trong buồng chân không cho các bộ phận làm lạnh

Nó được yêu cầu không bị rò rỉ đối với bộ trao đổi nhiệt, van, bình chứa và các bộ phận làm lạnh khác. Vì có thể có khuyết tật hàn, cần phải kiểm tra rò rỉ trước khi lắp ráp sản phẩm. Giải pháp thông thường là hệ thống kiểm tra rò rỉ heli trong buồng chân không tự động, rò rỉ tích hợp sẽ được kiểm tra nhanh chóng và chính xác.

Khái niệm thử nghiệm

• Sạc khí áp suất cao vào sản phẩm để kiểm tra rò rỉ tổng thể và kiểm tra bằng chứng ；

• Sơ tán khỏi buồng chân không.

• Thông khí từ sản phẩm.

• Di tản sản phẩm và nạp khí heli vào sản phẩm.

• Kiểm tra tín hiệu heli từ buồng chân không bằng máy dò rò rỉ để đánh giá rò rỉ tốt.

• Thu hồi heli từ sản phẩm.

Thông số kỹ thuật:

• Thời gian chu kỳ: 30s / s. (để tham khảo, theo yêu cầu của khách hàng)

• Tốc độ rò rỉ: 1,0E-5mbar.l / s (loại 2g / a R134a) (để tham khảo, theo yêu cầu của khách hàng)

• Áp suất kiểm tra: 8-42bar (để tham khảo, theo yêu cầu của khách hàng)

Các bộ phận chính của hệ thống

• Bơm chân không: Leybold

• Cảm biến chân không: Inficon

• Máy dò rò rỉ khí Heli: Inficon

• Cảm biến bảo vệ: GE

• Van điện từ: Burkert

• PLC: Omron

• HMI: Omron

• Đơn vị thu hồi Heli: HJ

Bơm chân không	Leybold
Cảm biến chân không	Inficon
Máy dò rò rỉ Heli	Inficon
Cảm biến bảo quản	GE
Van điện từ	Burkert
PLC	Omron
HMI	Omron
đơn vị thu hồi helium	HJ
