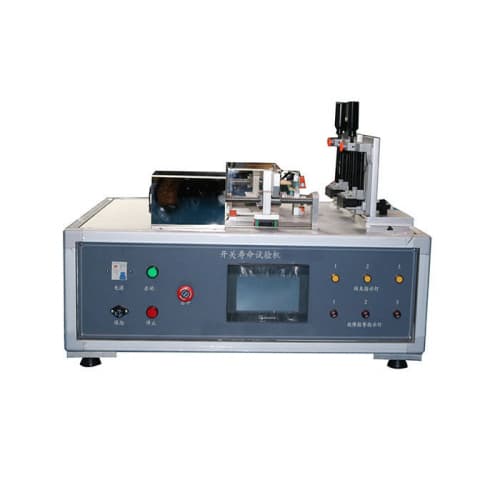

Thiết bị để tạo và phá vỡ các thử nghiệm hoạt động bình thường EN60669-1 Hình12 / Apparatus For Making And Breaking Capacity Normal Operation Tests EN60669-1 Fig12 SLT-4

Thiết bị để tạo và phá vỡ các thử nghiệm hoạt động bình thường EN60669-1 Hình12

Giới thiệu sản phẩm:

Máy thử nghiệm được thiết kế và sản xuất theo EN 60669-1 Hình 12 và 18, IEC 60884-1 điều 20 và 21 hình 16, v.v. lắp đặt điện, cũng thích hợp cho khả năng đứt của phích cắm và ổ cắm và thử nghiệm tuổi thọ hoạt động bình thường của hộ gia đình và các cách sử dụng tương tự. Thiết bị thử nghiệm mô phỏng các công tắc, phích cắm, ổ cắm và các hành động xoay, chèn và rút trong thời gian dài của cầu chì, mục đích là đánh giá xem công tắc, phích cắm và ổ cắm và cầu chì có thể chịu được việc sử dụng bình thường với các hư hỏng cơ học và hư hỏng do mỏi điện hay không , và các điểm tiếp xúc có hiện tượng bám dính, hiện tượng đóng hoặc ngắt lâu ngày hay không, để xem xét các mẫu thử có bị mòn quá mức hay có các hậu quả có hại khác hay không. Đây là thiết bị kiểm tra đặc biệt để kiểm tra độ bền điện của công tắc và ổ cắm.

Thiết bị thử nghiệm có thể kiểm tra độ bền cho công tắc nút, công tắc bật tắt, công tắc điều khiển, công tắc kéo, công tắc xoay. Cùng với tải (điện trở, cảm ứng và điện dung) có thể xử lý thử nghiệm tải, nó có một hệ thống điều khiển tương ứng.

Máy thử nghiệm được làm bằng khung nhôm, tấm làm kín bằng thép không gỉ, được dẫn động bởi động cơ servo và vít me bi, với màn hình cảm ứng màu 7 inch, hệ thống điều khiển PLC, giao diện hoạt động nhân văn và màn hình kỹ thuật số mạnh mẽ. Thời gian thử nghiệm, thời gian dòng điện dẫn, tốc độ thử nghiệm, hành trình thử nghiệm có thể được cài đặt trước. Nó có chức năng hiển thị hiện tại có thể hiển thị dòng điện dẫn của mẫu. Toàn bộ máy thử nghiệm có 3 trạm làm việc, có thể xử lý thử nghiệm công tắc quay, thử nghiệm công tắc tuyến tính và thử nghiệm công tắc kéo. Khi liên tục bật hoặc tắt do sự kết dính hoặc hỏng hóc, nó sẽ báo động và ghi lại số lượng thí nghiệm thích hợp, và nó sẽ báo động khi thời gian thử nghiệm đạt đến giá trị đặt trước. Máy kiểm tra sẽ tự động dừng khi có báo động.

Tên thông số	Dữ liệu tham số	Nhận xét
Quyền lực	AC220V ± 10%, 50Hz
Trạm làm việc	3 trạm làm việc, chế độ tuyến tính, chế độ kéo và chế độ quay
Giao diện hoạt động	Màn hình cảm ứng LCD màu 7 inch
Chế độ ổ đĩa	Động cơ servo, truyền động độc lập ba trạm
Hệ thống điều khiển	Điều khiển PLC
Thời gian kiểm tra	0 ～ 999999 lần, có thể được cài đặt trước
Thời gian dẫn	0 ～ 999,9 giây, có thể được cài đặt trước
Giờ giải lao	0 ～ 999,9 giây, có thể được cài đặt trước
Kiểm tra đột quỵ	Tuyến tính: 0 ~ 100mm, có thể điều chỉnh Xoay: 0 ~ 999,9 °, có thể điều chỉnh
Bài kiểm tra tốc độ	10 ~ 200mm / s, có thể điều chỉnh
Báo thức	Báo động hoàn chỉnh / báo động hiện tại / báo động bám dính
Tải thử nghiệm	Với giao diện tải, có thể được kiểm tra khi kết nối với tải
Môi trường thử nghiệm	Áp suất khí quyển 80 ~ 106kpa; Nhiệt độ môi trường 5 ~ 40 ℃; Độ ẩm tương đối (20 ~ 90)% RH; Nơi sử dụng: không rung lắc mạnh, không rung, không nhiễu điện từ, không bụi, không nổ hoặc khí ăn mòn, tản nhiệt tốt
Kích thước	L * W * H = 880mmx680mmx600mm
Trọng lượng	100KGS
