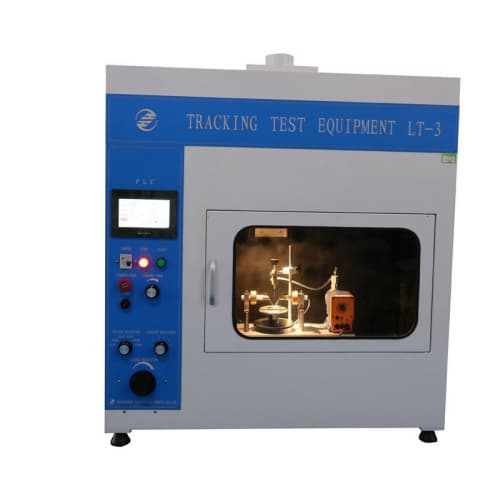

Điều khoản 13.4 Thiết bị kiểm tra theo dõi Xác định điện trở tương đối để theo dõi hiệu suất / Clause 13.4 Tracking Test Equipment Determination Of The Relative Resistance To Tracking Perfor

IEC 60065: 2014 điều khoản 13.4 Thiết bị thử nghiệm theo dõi

Tiêu chuẩn :

Phù hợp với IEC 60065: 2014 điều 13.4, IEC60335-1 điều 29.2, Phụ lục N

Ứng dụng :

Nó được sử dụng để xác định điện trở tương đối để theo dõi hiệu suất của vật liệu cách điện rắn dưới tác dụng của điện trường, khi bề mặt tiếp xúc với nước có chứa tạp chất.

Mẫu thử nghiệm :

Thiết bị chiếu sáng, điện hạ thế, điện gia dụng, máy công cụ, điện gia dụng, động cơ điện, dụng cụ điện, dụng cụ điện tử, dụng cụ điện, thiết bị công nghệ thông tin, vật liệu cách điện, nhựa kỹ thuật, đầu nối điện, ngành phụ kiện.

Tính năng:

Nguyên tắc hoạt động của kiểm tra theo dõi rò rỉ (kiểm tra chỉ số theo dõi) là chất lỏng dẫn điện (0,1% NH 4 CL) có thể tích yêu cầu ở độ cao yêu cầu (35mm) và thời gian cần thiết (30 giây) giảm xuống theo điện áp giữa các điện cực bạch kim ( 2mm × 5mm) trên bề mặt của vật liệu cách nhiệt rắn. Do đó, người sử dụng đánh giá hiệu suất theo dõi điện trở của bề mặt vật liệu cách điện rắn dưới tác động kết hợp của điện trường và môi trường ẩm hoặc nhiễm bẩn. Nói cách khác, thiết bị này được sử dụng để đo chỉ số theo dõi so sánh (CT1) và chỉ số điện trở (PT1).

Các thông số :

Thiết bị hẹn giờ	9999X0.1S Nghị quyết		Khoảng thời gian nhỏ giọt	Có thể điều chỉnh
Vật liệu điện cực	Bạch kim		Chiều cao của giọt	30 ～ 40mm
Thông số kỹ thuật điện cực	5mm * 2mm		Độ trễ nhỏ giọt	0,2S (thời gian mở van điện từ)
Khoảng cách điện cực	4 ± 0,1mm		Kích thước nhỏ giọt	45 ~ 50 giọt / cm 3
Áp suất điện cực	1 ± 0,05 N		Trễ mạch điện	2 ± 0,1S (ở 0,5A)
Góc điện cực	60 °		Kiểm tra dải điện áp	0 ～ 600V 1,5 ％
Giảm điện áp ngắn mạch	8% TỐI ĐA		Thông số điện	1.5KW / 127VAC / 60Hz
Dòng điện ngắn mạch	1 ± 0,1A 1 ％		Khối lượng làm việc	> 0,5 M³ (tùy chọn 0,1 M³b)
Những yêu cầu về môi trường	0 ~ 40 ℃ / ≤ 80% độ ẩm tương đối
Tiêu chuẩn	GB4207, GB4706, IEC60695, IEC60112, UL746A, ASTMD3638.
