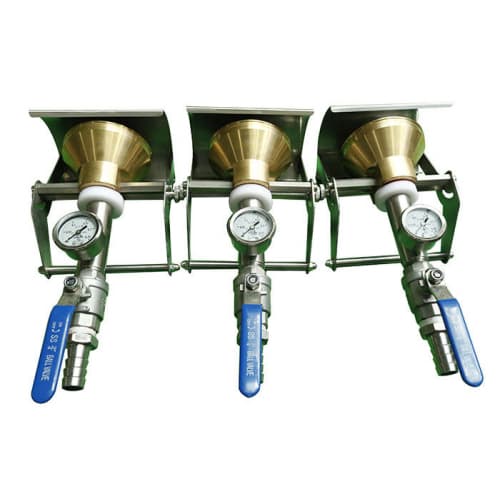

Thiết bị kiểm tra bảo vệ chống xâm nhập IEC60529 Hình 5 Máy kiểm tra vòi phun bằng đồng thau cầm tay cho IPX3 IPX4 121 lỗ / IEC60529 Ingress Protection Test Equipment Figure 5 Handheld Brass
Vòi phun HT IPX3 / 4 là thiết bị kiểm tra cầm tay để xác minh khả năng bảo vệ chống lại tia nước phun và bắn tung tóe. Áp lực nước có thể được điều chỉnh bằng cách sử dụng núm điều chỉnh lưu lượng trên thiết bị để đưa ra tốc độ dòng chảy cần thiết. Áp suất có thể được nhìn thấy trên đồng hồ đo được định vị thuận tiện bởi vòi phun. Kiểu phun của vòi phun được thực hiện theo các thông số kỹ thuật của IEC 60529. Sự khác biệt giữa IPX3 và IPX4 là vách ngăn phải được loại bỏ trong thử nghiệm IPX4. Để làm cho vỏ theo mọi hướng có thể bị bắn tung tóe, thiết bị này có thể được sử dụng với bàn xoay của mẫu.
| Vật chất: | Thau | Đường kính ngoài: | Ф102mm |
|---|---|---|---|
| Số lỗ: | 121 | Đường kính của lỗ vòi phun: | Φ0,5 |
| Góc bìa Flapper: | 30 ° | Tiêu chuẩn: | IEC60529 |
| Điểm nổi bật: |
máy kiểm tra chống thấm nước, thiết bị kiểm tra vật liệu |
||
IEC60529 Hình 5 Máy kiểm tra vòi phun bằng đồng thau cầm tay cho IPX3 IPX4 121 lỗ
Vòi phun HT IPX3 / 4 là thiết bị kiểm tra cầm tay để xác minh khả năng bảo vệ chống lại tia nước phun và bắn tung tóe. Áp lực nước có thể được điều chỉnh bằng cách sử dụng núm điều chỉnh lưu lượng trên thiết bị để đưa ra tốc độ dòng chảy cần thiết. Áp suất có thể được nhìn thấy trên đồng hồ đo được định vị thuận tiện bởi vòi phun. Kiểu phun của vòi phun được thực hiện theo các thông số kỹ thuật của IEC 60529. Sự khác biệt giữa IPX3 và IPX4 là vách ngăn phải được loại bỏ trong thử nghiệm IPX4. Để làm cho vỏ theo mọi hướng có thể bị bắn tung tóe, thiết bị này có thể được sử dụng với bàn xoay của mẫu.
| Mục | Tham số |
| Công suất đầu vào | Một pha AC220V, 50Hz |
| Cung cấp nước | Tốc độ dòng nước là ＞ 10L / phút ± 5%, áp suất là 50 ～ 150kpa nước sạch không bao gồm. |
| Thông số vòi phun |
Đường kính ngoài: Ф102mm đường kính hình cầu: SФ75,5mm 121 lỗ Ф0,5mm; 1 lỗ ở tâm 1 vòng tròn bên trong gồm 12 lỗ ở góc 30 ° 4 vòng tròn bên ngoài gồm 24 lỗ ở góc 15 ° Tấm chắn chuyển động-Nhôm Vòi phun-Đồng thau |
| Dòng nước | 10L / phút ± 5%, Đồng hồ đo lưu lượng có thể điều chỉnh |
| Máy đo áp suất | 50 ～ 150Kpa, Phạm vi đo áp suất 0 ～ 0,25Mpa |
| Vách ngăn | Có thể tháo rời |
| Yêu cầu trang web |
Phòng thử nghiệm chống thấm IP chuyên dụng, Mặt đất phải bằng phẳng và có đèn chiếu sáng Với chức năng tốt của dòng chảy và thoát nước. |
| Thời gian kiểm tra | Điều khiển bằng tay, ít nhất 5 phút |
Bao gồm:
Máy đo áp suất
Tấm chắn di động có đối trọng
Van bi điều chỉnh lưu lượng nước
Đầu nối ống
Cài đặt và hoa hồng
Lắp đặt đồng hồ đo lưu lượng nước, vòi và thiết bị tưới nước như hình bên dưới, sau đó mở van để điều chỉnh lưu lượng nước ở mức (10 ± 5%) L / phút và kiểm tra xem đồng hồ áp suất có hiển thị áp suất trong phạm vi 50-150KPa. Nếu lưu lượng nước dưới 10 lít thì nên lắp máy bơm tăng áp, mời bạn tham khảo hình thổi.
Xếp hạng chống thấm nước cho thử nghiệm mẫu IP3: Theo IEC60529 Hình 5, với thử nghiệm flapper.
Xếp hạng chống thấm nước Kiểm tra mẫu IP4: Vui lòng tháo bộ gạt nước để mẫu có thể văng ra mọi hướng.
Nếu bạn không biết cách sử dụng, vui lòng nhấp vào đây hướng dẫn sử dụng HH0803.pdf để xem hướng dẫn sử dụng tue.
