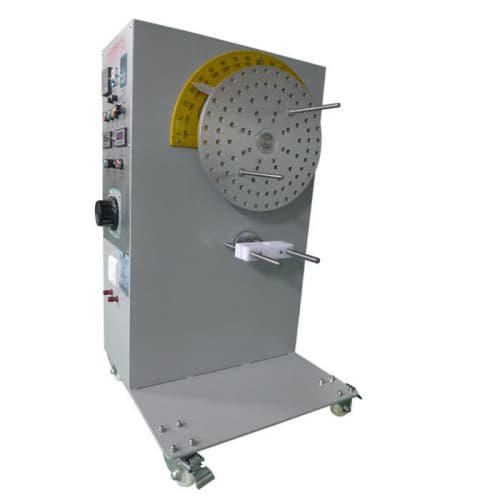

Thiết bị thử nghiệm IEC tự động Thiết bị thử nghiệm uốn dây nguồn Thiết bị thử nghiệm uốn cong có thể điều chỉnh góc uốn

Thiết bị thử nghiệm này kiểm tra khả năng bảo vệ của dây cung cấp nơi nó đi vào thiết bị. Nó phù hợp với yêu cầu tiêu chuẩn của IEC60335-1 điều 25.14. Các thiết bị được cung cấp với dây cung cấp được di chuyển khi đang hoạt động phải được kết cấu sao cho dây cung cấp được bảo vệ thích hợp để chống lại sự uốn cong quá mức khi nó đi vào thiết bị. Điều này không áp dụng cho các thiết bị có cuộn dây tự động.

Thiết bị bao gồm lỗ đầu vào được cố định vào bộ phận dao động để khi dây cung cấp ở giữa hành trình của nó, trục của dây nơi nó đi vào bộ phận bảo vệ dây hoặc đầu vào sẽ thẳng đứng và đi qua trục dao động. Trục chính của đoạn dây phẳng phải song song với trục dao động.

Dây được tải sao cho lực tác dụng là

- 10 N, đối với dây có tiết diện danh nghĩa vượt quá 0,75 mm2;

- 5 N, đối với dây khác.

Khoảng cách X, như thể hiện trong hình 8, giữa trục dao động và điểm mà dây hoặc bộ phận bảo vệ dây đi vào thiết bị, được điều chỉnh sao cho khi bộ phận dao động di chuyển trên toàn bộ phạm vi của nó, dây và tải tạo ra độ nghiêng nhỏ nhất sự chuyển động.

Bộ phận dao động được di chuyển qua một góc 90 ° (45 ° ở hai bên của phương thẳng đứng), số lần uốn đối với phụ kiện loại Z là 20.000 và đối với các phụ kiện khác là 10 000. Tốc độ uốn là 60 mỗi phút.

LƯU Ý: Một lần uốn là một chuyển động 90 °.

Dây và các bộ phận liên quan của nó được quay một góc 90 ° sau một nửa số lần uốn, trừ khi được lắp một dây dẹt.

Trong quá trình thử nghiệm, các ruột dẫn được cung cấp ở điện áp danh định và được tải với dòng điện danh định của thiết bị.

Nguồn cấp	AC220V 50HZ
Góc uốn	Có thể điều chỉnh 45 °, 60 °, 90 ° hoặc 120 °, 180 °
Tỷ lệ uốn	8 ~ 60rpm (điều khiển tần số)
Trạm kiểm tra	1 trạm (3 trạm làm việc và 6 trạm làm việc có thể được tùy chỉnh)
Điện áp đầu ra tối đa	240V
Công suất đầu ra tối đa	3KW
Sản lượng hiện tại tối đa	12A
Khả năng chịu tải tối đa của các mẫu	30kg
Trọng lượng tải	5N, 10N * 1
Phản đối	0 ~ 999999 hiển thị 6 chữ số, cài đặt trước
Nhận xét	Nó được trang bị kẹp mẫu hoặc nó được tùy chỉnh theo mẫu
