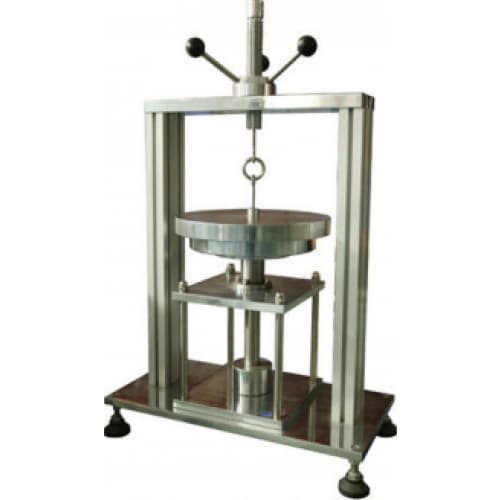

Thiết bị kiểm tra nén 300N cho phích cắm hoặc ổ cắm - Đầu ra của IEC60884-1 Hình 8 Vận hành bằng tay / 300N Compression Test Apparatus For Plug Or Socket - Outlet Of IEC60884-1 Figure 8 Manu

Thiết bị thử nghiệm để thử nghiệm nén đối với phích cắm hoặc ổ cắm của IEC60884-1 Hình 8 Vận hành bằng tay

Tiêu chuẩn:

IEC 60884-1 'Phích cắm và ổ cắm cho mục đích gia dụng và các mục đích tương tự - Phần 1: Yêu cầu chung' điều 10.1, điều 24.5 và hình 8.

Sau đó, mỗi mẫu phích cắm hoặc ổ cắm di động được ép giữa hai bề mặt phẳng với lực 150 N trong 5 min, như thể hiện trên Hình 8. Mẫu được kiểm tra 15 min sau khi lấy ra khỏi thiết bị thử nghiệm và không được xuất hiện như vậy. biến dạng vì nó sẽ dẫn đến sự thay đổi quá mức của các kích thước được nêu trong các tờ tiêu chuẩn liên quan đảm bảo an toàn.

Độ bền cơ học:

Các mẫu thử phải chịu một thử nghiệm nén như thể hiện trong Hình 8, nhiệt độ của đĩa áp suất, của đế và của mẫu là (23 ± 2) ° C và lực tác dụng là 300 N.

Đầu tiên, các mẫu thử được đặt ở vị trí a), như thể hiện trong Hình 8, và tác dụng lực trong 1 min. Sau đó, chúng được đặt ở vị trí b), như thể hiện trong hình 8, và lại chịu lực trong 1 min.

Các mẫu thử được lấy ra khỏi thiết bị thử nghiệm và sau 15 min, chúng không được có hư hỏng theo ý nghĩa của tiêu chuẩn này.

Đăng kí:

Nó được sử dụng để thử nghiệm, các phụ kiện, hộp lắp bề mặt, các đệm vít và tấm che phải có độ bền cơ học thích hợp để chịu được các ứng suất đặt ra trong quá trình lắp đặt và sử dụng.

Mẫu thử nghiệm:

phích cắm và ổ cắm.

Thông số:

Tên thông số	Dữ liệu tham số
Trạm kiểm tra	1 trạm
Phương thức hoạt động	Bằng thủ công
Trọng lượng	300N (chồng chất)
Tiêu chuẩn	IEC 60884-1 hình 8
