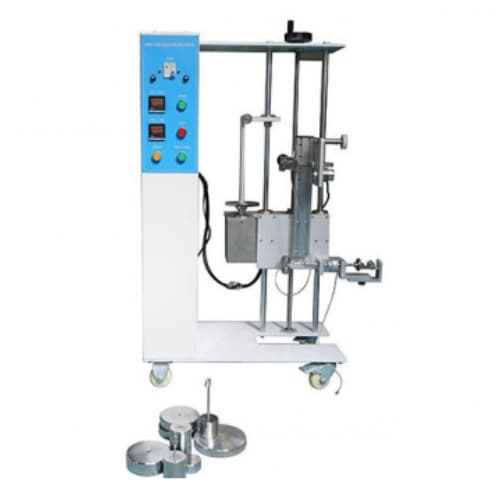

IEC60335-1: 25.15 Máy kiểm tra thiết bị điện Máy kiểm tra độ căng và xoắn của dây nguồn / IEC60335-1:25.15 Electrical Appliance Tester Power Cord Strain and Twist Tester HJ0609

Thiết bị kiểm tra độ căng và xoắn dây HJ0609

Thiết bị thử nghiệm phù hợp với IEC60335-1: 25.15. Nó được sử dụng để kiểm tra độ căng và mô-men xoắn của dây nguồn tại đầu nối hai thử nghiệm của các thiết bị có dây nguồn và dây mềm dự kiến được kết nối vĩnh viễn với hệ thống dây điện cố định và các thiết bị điện gia dụng khác, thiết bị y tế, kiểm tra xem thiết bị kẹp an toàn.

Thiết bị có dây nguồn và thiết bị được thiết kế để kết nối cố định với hệ thống dây điện cố định bằng dây mềm, phải có dây neo. Việc neo giữ dây phải giúp dây dẫn khỏi bị căng, kể cả xoắn, ở các đầu nối và bảo vệ cách điện của dây dẫn khỏi bị mài mòn.

Một dấu được thực hiện trên dây khi nó chịu tác dụng của lực kéo được chỉ ra trong bảng sau, cách điểm neo dây hoặc điểm thích hợp khác khoảng 20 mm.

Sau đó, dây được kéo, không giật trong 1 s theo hướng bất lợi nhất với lực xác định. Thử nghiệm được thực hiện 25 lần.

Khi đó, dây, trừ khi trên cuộn dây tự động, phải chịu một mô-men xoắn đặt càng gần thiết bị càng tốt. Mômen xoắn được quy định trong bảng sau và được áp dụng trong 1 min.

Trong các thử nghiệm, dây không được hư hỏng và không có hiện tượng căng đáng kể ở các đầu nối. Lực kéo được đặt lại và dây không được dịch chuyển theo chiều dọc quá 2 mm.

Nguồn cấp	AC230V, 50HZ
Lực kéo trọng lượng	20N * 2, 30N * 2 (có thể đạt được lực kéo 30N, 60N, 80N, 100N)
Trọng lượng mô-men xoắn	5N * 1, 12,5N * 1, 17,5N * 1 (có thể đạt được lực mô-men xoắn 0,1Nm, 0,25Nm, 0,35Nm)
Thời gian kiểm tra	0 ~ 9999 (có thể chọn), 25 lần là theo mặc định
Tần số lực kéo	1 lần / s
Xoắn tay	20mm
Thời gian mô-men xoắn	0,01S-99 giờ 99 phút
Kẹp	Kẹp kết hợp cho cả lực kéo và mô-men xoắn, ăn khớp bởi ổ trục, có thể giảm ma sát khi xử lý thử nghiệm mô-men xoắn

Bảng - Lực kéo và mômen quay.

Khối lượng của thiết bị (kg)	Lực kéo (N)	Mô-men xoắn (Nm)
≤1	30	0,1
> 1 và ≤4	60	0,25
> 4	100	0,35
