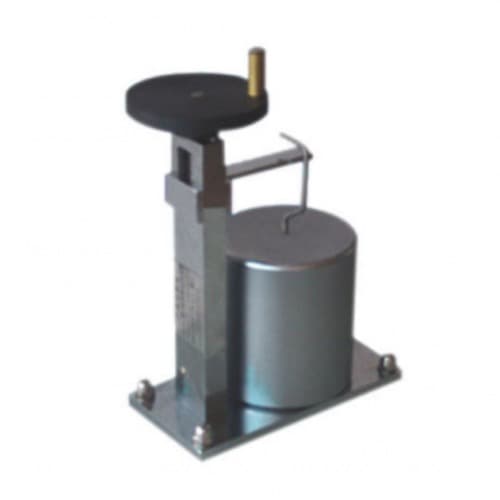

IEC 60884-1 Hình 14 Thiết bị kiểm tra ổ cắm 100 N để kiểm tra chân không rắn / IEC 60884-1 Figure 14 100 N Plug Socket Tester Device For Testing Non - Solid Pins NP-1

Thiết bị kiểm tra ổ cắm 100 N để kiểm tra chân không rắn

Tổng quan về sản phẩm:

Thiết bị được kiểm tra bằng thử nghiệm của điều 24 và, đối với các chân không chắc chắn, bằng thử nghiệm sau được thực hiện sau thử nghiệm của điều 21. Một lực 100 N được tác động lên chốt, được hỗ trợ như trong IEC60884-1, hình 14, trong 1 min theo phương vuông góc với trục của chốt, bằng một thanh thép có đường kính 4,8 mm, trục của nó cũng vuông góc với trục của chốt. Trong quá trình tác dụng lực, độ giảm kích thước của chốt tại điểm đặt lực không được vượt quá 0,15 mm. Sau khi tháo thanh, kích thước của chốt không được thay đổi quá 0,06 mm theo bất kỳ hướng nào.
Tiêu chuẩn: IEC 60884-1 2013 điều khoản 14.2 hình 14

Ứng dụng: Thiết bị này được sử dụng để kiểm tra độ bền cơ học của Ghim của các phụ kiện di động.

Mẫu thử nghiệm: Chân không chắc chắn

Tính năng: Tác dụng một lực 100N theo yêu cầu tiêu chuẩn với các yêu cầu tiêu chuẩn.

1, Thanh thép: Φ4,8mm ；

2, Tải trọng: 100N ；

3, Ứng suất đẩy lên bu lông là từ quay tay quay hoạt động bằng tay.

Cốt thép	Φ4,8mm
Trọng lượng	100N
Tiêu chuẩn kiểm tra	IEC 60884-1 2013 điều khoản 14.2 hình 14
Thủ công xoay bánh xe để chốt chịu áp lực, thời gian trong 1 phút.

Phạm vi tiêu chuẩn IEC608841:

Tiêu chuẩn này cũng áp dụng cho phích cắm là một bộ phận của bộ dây, phích cắm và ổ cắm di động là một bộ phận của bộ dây nối dài và phích cắm và ổ cắm là một bộ phận của thiết bị, trừ khi có quy định khác trong tiêu chuẩn cho thiết bị có liên quan.

Thay thế đoạn văn áp chót và chú thích 4 bằng đoạn mới sau và chú thích 4 và thêm chú thích 5 mới như sau:

Phích cắm và ổ cắm phù hợp với tiêu chuẩn này phải phù hợp để sử dụng ở nhiệt độ môi trường thường không vượt quá +40 ℃, nhưng mức trung bình của chúng trong khoảng thời gian 24 giờ không vượt quá + 35 ℃, với giới hạn thấp hơn của nhiệt độ không khí xung quanh là -5 ℃.
