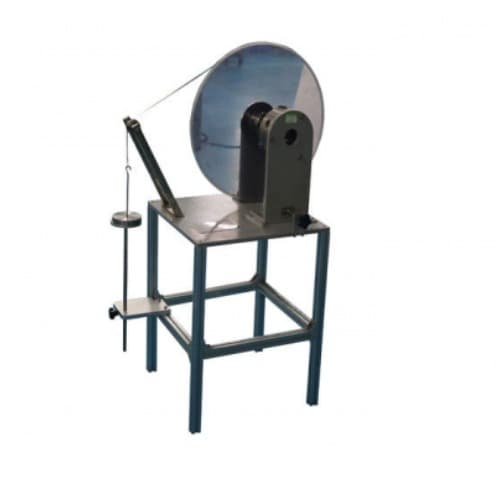

Loại sàn IEC60884 Điều khoản 24.6 Thiết bị thử nghiệm IEC, Máy đo cường độ chịu lực mô men xoắn 250mm có trục vít / Floor type IEC60884 Clause 24.6 IEC Test Equipment , 250mm Screwed Gland

Điều khoản IEC60884 24.6 Thiết bị thử nghiệm IEC của Máy đo cường độ chịu lực mô men xoắn 250mm có vít

Tiêu chuẩn: IEC 60884-1 2013 điều khoản 24.6, IEC 60598-1 điều khoản 4.12.5

Ứng dụng: Thiết bị này được sử dụng để kiểm tra độ bền mômen xoắn của bộ phận vặn của đèn và các thiết bị tương tự.

Mẫu thử: Bộ phận vặn của đèn và các thiết bị tương tự.

Tính năng: Hỗ trợ kiểu sàn, bàn xoay truyền động cơ chế nâng tạ để đạt được thử nghiệm mô-men xoắn.

1. Thanh kim loại hình trụ: Ф5, Ф7, Ф9, Ф10, Ф12, Ф14, Ф16, Ф18, Ф20, Ф22, Ф25, Ф30, Ф32, Ф40mm, mỗi chiếc, 14 chiếc tất cả
2. Trọng lượng: 20N, 40N, 50N, 60N trọng lượng có móc, mỗi cái một cái; Trọng lượng 10N, 20N có lỗ, mỗi lỗ một. Có thể đáp ứng các yêu cầu thử nghiệm đối với hầu hết các tuyến có vít.
3. Đường kính đĩa: 250mm (tùy chọn đĩa 500mm, với ít trọng lượng hơn)

Đường kính que thử (mm)	Các tuyến kim loại (Nm)	Đường của vật liệu đúc (Nm)
<7	6,25	2,5
7 ~ 14	6,25	3,75
14 ~ 20	7,5	5
> 20	10	7,5

Điều khoản tiêu chuẩn:

Các ống đệm có vít được lắp với một thanh kim loại hình trụ có đường kính, tính bằng milimét, bằng số nguyên gần nhất bên dưới đường kính trong, tính bằng milimét, của bao bì.

Sau đó, các vòng đệm được siết chặt bằng một cờ lê phù hợp, đặt mômen xoắn nêu trong bảng 22 trong 1 min.

Bảng 22 giá trị thử nghiệm mô-men xoắn đối với các tuyến

Đường kính que thử mm	Mô-men xoắn Nm
	Tuyến kim loại	Các vùng vật liệu đúc
Lên đến và bao gồm14	6,25	3,75
Trên 14, lên đến và bao gồm 20	7,5	5.0
Trên 20	10.0	7,5

Sau thử nghiệm, các ống đệm và vỏ bọc của mẫu thử không được có hư hỏng theo ý nghĩa của tiêu chuẩn này.
