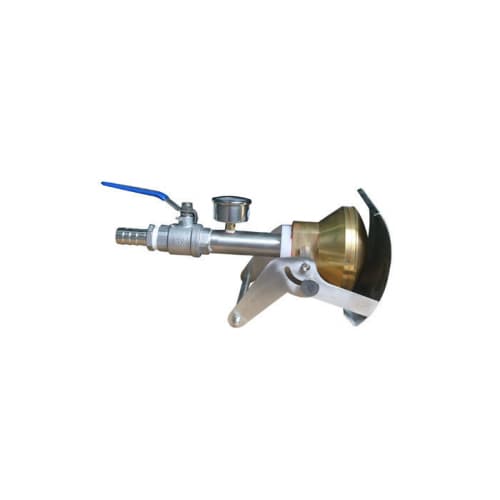

121 lỗ Thiết bị kiểm tra bảo vệ chống xâm nhập Máy kiểm tra vòi phun cầm tay / 121 Holes Ingress Protection Test Equipment Handheld Spray Nozzle Tester HH0803

Thiết bị thử nghiệm bảo vệ chống xâm nhập IEC60529 Thiết bị kiểm tra vòi phun cầm tay với 121 lỗ

Mô tả tiêu chuẩn:

15 Chống ẩm

15.1 Vỏ bọc của thiết bị phải cung cấp mức độ bảo vệ chống ẩm phù hợp với phân loại của thiết bị.
Kiểm tra sự phù hợp như quy định trong 15.1.1 có tính đến 15.1.2, thiết bị không được kết nối với nguồn điện.
Sau đó, thiết bị phải chịu được thử nghiệm độ bền điện của 16.3 và việc kiểm tra phải cho thấy rằng không có dấu vết của nước trên cách điện có thể dẫn đến giảm khe hở và khoảng cách đường rò xuống dưới các giá trị quy định trong Điều 29.
CHÚ THÍCH: Vỏ bọc bên ngoài được lau cẩn thận để loại bỏ nước thừa trước khi kiểm tra. Cần phải cẩn thận khi tháo dỡ để tránh làm di chuyển nước bên trong thiết bị.
15.1.1 Các thiết bị không phải là thiết bị được phân loại IPX0 phải chịu các thử nghiệm của IEC 60529 như sau:
- Thiết bị IPX1 như được mô tả trong điều 14.2.1;
- Thiết bị IPX2 như được mô tả trong điều 14.2.2;
- Thiết bị IPX3 như được mô tả trong điều 14.2.3a;
- Thiết bị IPX4 như được mô tả trong điều 14.2.4a;
- Thiết bị IPX5 như được mô tả trong điều 14.2.5;
- Thiết bị IPX6 như được mô tả trong điều 14.2.6;
- Thiết bị IPX7 như được mô tả trong điều 14.2.7. Đối với thử nghiệm này, thiết bị được ngâm trong nước có chứa khoảng 1% NaCl.
CHÚ THÍCH: Vòi phun cầm tay có thể được sử dụng để thử nghiệm các thiết bị không thể đặt dưới ống dao động được quy định trong IEC 60529.
Các van nước có chứa các bộ phận mang điện và được kết hợp trong các ống mềm bên ngoài để kết nối thiết bị với nguồn nước phải chịu thử nghiệm quy định cho thiết bị IPX7.

Tiêu chuẩn: Mức độ bảo vệ IEC60529 được cung cấp bởi vỏ (Mã IP) của IPX3 và IPX4, IEC60884-1, IEC60335-1, IEC60598-1.

Ứng dụng: Nó được sử dụng để kiểm tra IPX3 và IPX4.

Mẫu thử nghiệm: Thiết bị thử nghiệm có chức năng chống nước, chẳng hạn như thiết bị điện tử, đèn, tủ điện, linh kiện điện, ô tô, xe máy, sản phẩm điện (như thiết bị ô tô, các loại công tắc, động cơ vi mô, v.v.)

Tính năng: Sự khác biệt giữa IPX3 và IPX4 là vách ngăn phải được loại bỏ trong thử nghiệm IPX4. Để làm cho vỏ theo mọi hướng có thể bị bắn tung tóe, thiết bị này có thể được sử dụng với bàn xoay của mẫu.

Thông số:

Mục	Tham số
Công suất đầu vào	Một pha AC220V, 50Hz
Cung cấp nước	Tốc độ dòng nước là ＞ 10L / phút ± 5%, áp suất là 50 ～ 150kpa nước sạch không bao gồm.
Thông số vòi phun	Đường kính ngoài: Ф102mm đường kính hình cầu: SФ75,5mm 121 lỗ Ф0,5mm; 1 lỗ ở tâm 1 vòng tròn bên trong gồm 12 lỗ ở góc 30 ° 4 vòng tròn bên ngoài gồm 24 lỗ ở góc 15 ° Tấm chắn chuyển động-Nhôm Vòi phun-Đồng thau
Dòng nước	10L / phút ± 5%, Đồng hồ đo lưu lượng có thể điều chỉnh
Máy đo áp suất	50 ～ 150Kpa, Phạm vi đo áp suất 0 ～ 0,25Mpa
Vách ngăn	Có thể tháo rời
Yêu cầu trang web	Phòng thử nghiệm chống thấm IP chuyên dụng, Mặt đất phải bằng phẳng và có đèn chiếu sáng Với chức năng tốt của dòng chảy và thoát nước.
Thời gian kiểm tra	Điều khiển bằng tay, ít nhất 5 phút
