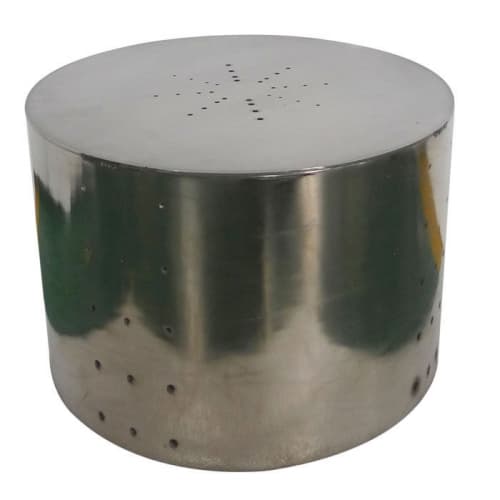

Thiết bị thử nghiệm IEC Xi lanh thử nghiệm để kiểm tra độ tin cậy của cấu trúc cố định / IEC Testing Equipment Test Cylinder To Check Reliability Of Fixed Structure LS-1

Thiết bị thử nghiệm IEC Xi lanh thử nghiệm để kiểm tra độ tin cậy của cấu trúc cố định

Thông tin chi tiết sản phẩm:

Thiết bị này phù hợp với điều 24.3 của IEC60884.1. Hình trụ được làm bằng thép được sử dụng để kiểm tra độ tin cậy của cấu trúc cố định của ổ cắm gắn trên bề mặt.

Trụ thép:

1. Kích thước: Φ400 * 500mm.

2. Chất liệu: thép Chrome.

3. Trang bị lỗ ren loại 8 # và10 # của Mỹ.

4. Khoảng cách giữa: 75mm * 45mm, cách bố trí lỗ ren như sau:

Các bước hoạt động:

Sử dụng theo các tiêu chuẩn liên quan của IEC60884.1 điều 24.3.

Đế của ổ cắm gắn trên bề mặt phải được cố định vào trụ thép cứng, đối với đường kính vít không lớn hơn 3mm, vui lòng sử dụng đế cố định có mô-men xoắn lớn nhất là 0,5Nm, đối với đường kính vít lớn hơn 3mm, vui lòng sử dụng Đế cố định mà mô-men xoắn cực đại là 1,2Nm Được cố định một cách tương ứng với mặt bên và mặt trên của hình trụ thép như hình dưới đây, sau khi thử nghiệm, đế cắm thử nghiệm sẽ có thể sử dụng bình thường.

Lưu ý: xét theo nhu cầu sử dụng thực tế của thiết bị, chỉ với loại lỗ ren 8 # và 10 # của Mỹ, sử dụng momen xoắn cực đại 1,2Nm
