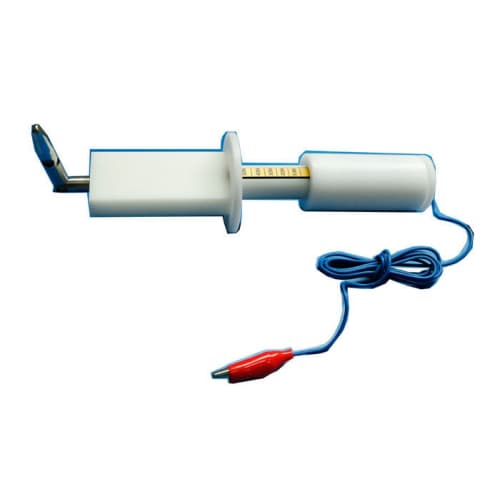

IEC 61032 Hình 2 / IEC 60529 Thử nghiệm tiêu chuẩn Vỏ ngón tay Chống điện giật với lực đẩy 10N 20N 30N / IEC 61032 Figure 2 / IEC 60529 Standard Test Finger Shell Anti Electric Shock With T

Vỏ chống điện giật IEC 61032 hình 2 / Ngón tay thử nghiệm tiêu chuẩn IEC 60529 với lực đẩy 10N 20n 30n

Tiêu chuẩn:

IEC 60884-1 2013 điều khoản 23.2, VDE0620 điều khoản 23.2

Đăng kí:

Đầu dò này cũng có điều kiện để tác dụng lực 0 ~ 75N với độ phân giải tối thiểu là 5N được cung cấp với chốt chuối ở mặt sau để kiểm tra tính liên tục trong quá trình thử nghiệm.

Ngón tay thử nghiệm tiêu chuẩn nhằm xác minh khả năng bảo vệ cơ bản chống lại việc tiếp cận các bộ phận nguy hiểm. Nó cũng được sử dụng để xác minh khả năng bảo vệ chống lại việc truy cập bằng ngón tay. Đây là một thiết bị đặc biệt dùng cho các thiết bị điện gia dụng và các thiết bị điện tương tự có vỏ chống điện giật, một thiết bị thí nghiệm cần thiết cho các bộ phận kiểm tra chất lượng và các đơn vị nghiên cứu để phát hiện các thiết bị gia dụng có liên quan về tính năng an toàn của sản phẩm.

Tham số / Mô hình	HT-I02T
Tên	Ngón tay thử nghiệm tiêu chuẩn với lực
1	30 ± 0,2
2	60 ± 0,2
3	80 ± 0,2
4	180 ± 0,2
5	R2 ± 0,05
6	S4 ± 0,05
7	37o 0 -10 '
số 8	14 giờ 0 -10 '
9	Ф12 0 -0,05
10	Ф50
11	20 ± 0,2
12	Ф75 ± 0,2
13	5 ± 0,5
14	Lực 10-30N
15	IEC60529

Cách sử dụng

Phần khớp ngón tay thử nghiệm tiêu chuẩn không thể chạm vào các bộ phận mang điện hoặc không thể gần các bộ phận nguy hiểm và vách ngăn 50mm-20mm không thể đi vào.

Thử nghiệm ngăn chặn khỏi các bộ phận nguy hiểm yêu cầu đầu dò thử nghiệm B có lực đẩy 10N ± 3N. Nói chung nó cần làm việc với một máy đo lực.

Chống điện giật yêu cầu làm việc với thiết bị thí nghiệm đầu dò chống giật: kết nối với thiết bị thí nghiệm đầu dò chống giật (40V-50V), xử lý thí nghiệm theo tiêu chuẩn tương đối, chuông báo động là điện giật. Xem các hình ảnh bên dưới:
