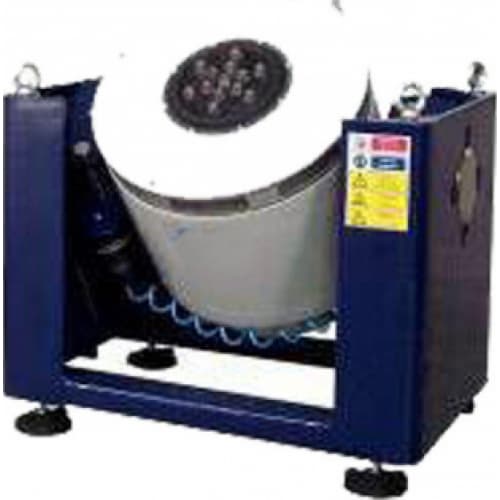

Thiết bị kiểm tra pin Half - Sine Wave 300kgf với Ghế kiểm tra độ rung / Màn hình LCD / Half - Sine Wave 300kgf Battery Testing Equipment with Vibration Shock Test Bench / LCD Display HB6204

Màn hình LCD Half-Sine Wave 300kgf Thiết bị kiểm tra pin của băng ghế kiểm tra độ rung

Tiêu chuẩn

IEC62133 điều 7.2.2, IEC60086-4 điều 6.4.3, IEC 60086-1, GB / T 31241-2014 và v.v.

Các ứng dụng

Kiểm tra độ rung có thể được sử dụng để tìm ra lỗi sớm của pin, mô phỏng đánh giá tình trạng thực tế và kiểm tra độ bền của cấu trúc. Sản phẩm có nhiều ứng dụng, phạm vi ứng dụng rộng rãi, cho kết quả thử nghiệm đáng kể và đáng tin cậy. Nó là một rung động lý tưởng dành riêng cho pin cho các nhà sản xuất pin, các phòng kiểm tra chất lượng và các viện nghiên cứu. Thiết bị kiểm tra. Nó phù hợp để kiểm tra các loại tế bào đơn và bộ pin khác nhau như kho báu sạc, ion lithium, niken hydro, niken cadmium, axit chì và niken hyđrua kim loại.

Thử nghiệm rung động cũng có thể được sử dụng để thử nghiệm mỏi của sản phẩm nhằm đánh giá tuổi thọ của sản phẩm.

Thông số

Hệ thống rung
Lực lượng sin xếp hạng	300kgf
Lực lượng ngẫu nhiên được xếp hạng	300kgf
Lực xung kích định mức	600kgf
Dải tần số	5 ～ 4000Hz
Tối đa Sự dịch chuyển	25.4mm
Độ lệch chấn động	25.4mm
Tối đa Vận tốc	2m / s
Tối đa Sự tăng tốc	981m / s2
Đường kính phần ứng	Φ150mm
Tần số cộng hưởng đầu tiên	2900Hz
Tối đa Xoắn lệch tâm	＞ 196N × m
Khối lượng các yếu tố chuyển động	3kg
Tải điểm kết nối	13 điểm kết nối
Kích thước vít để bàn (Tiêu chuẩn)	M8
Bố trí vít băng (đường kính, hình vuông)	Φ60mm 6 mảnh, Φ120mm 6 mảnh
Tần số cách ly rung động theo trục	＜ 3Hz
Tối đa Đang tải	120kg
Rò rỉ từ tính	＜ 3mT (≤1mT tùy chọn cho yêu cầu đặc biệt)
Kích thước (chưa xếp hạng) (L × W × H)	764mm × 530mm × 660mm
Trọng lượng	490kg
Bộ khuếch đại công suất
Quyền lực	3kVA
Tỷ lệ tín hiệu trên tiếng ồn	＞ 65dB
Loại bộ khuếch đại	Bộ khuếch đại nguồn BẬT / TẮT kỹ thuật số
Màn hình bộ khuếch đại công suất	Với các thiết bị báo động và bảo vệ hoàn hảo cho màn hình LCD hiển thị quá dòng, quá áp, nhiệt độ bàn, v.v. Và bảo vệ điện áp, dòng điện cho sin, RMS ngẫu nhiên
Mô-đun logic bộ khuếch đại công suất	Bảng điều khiển chính của bộ khuếch đại sử dụng điều khiển CPU, với chức năng tự kiểm tra.
Bộ khuếch đại có chức năng bộ nhớ lỗi	Với chức năng ghi nhớ lỗi, có sẵn để kiểm tra lý do lỗi một cách dễ dàng. Và toàn bộ thời gian thử nghiệm, kiểm tra thời gian thử nghiệm lần cuối có sẵn
Bảo vệ hệ thống	Các chức năng bao gồm: quá áp, dưới điện áp, pha mặc định, lỗi logic, bảo vệ mô-đun nguồn, nhiệt độ mô-đun nguồn, quá dòng, quá áp, nguồn điện, dịch chuyển băng ghế, nhiệt độ bàn, bảo vệ mạch kết nối bên ngoài. Bất kỳ lỗi nào xảy ra, đầu ra đóng lại. Trong khi đó với mức báo động.
Bộ khuếch đại	Áp dụng công nghệ mô-đun hiệu ứng trường bóng bán dẫn MOSFET, mô-đun logic với bộ vi xử lý CPU lấy mẫu thời gian thực, bảo vệ, màn hình LCD, ghi thời gian chạy, trạng thái lỗi, đầu ra tối đa, tuân thủ các yêu cầu của CE; Bộ khuếch đại công suất với IGBTmodule.
Điện áp đầu ra định mức	120Vrms
Hiệu quả Bộ khuếch đại	＞ 92%
Kích thước (chưa xếp hạng) (L × W × H)	550mm × 680mm × 1455mm
Trọng lượng (Chưa được xếp hạng)	230kg
Quạt gió
Quyền lực	0,75kW
Luồng không khí	0,18m3 / s
Áp suất không khí	0,015kgf / cm2

Thông tin sản phẩm

Nó bao gồm Hệ thống rung, Bộ điều khiển rung và các phụ kiện khác. Vui lòng tham khảo thông tin của các bộ phận như bên dưới:

Giới thiệu hệ thống:

1. Cấu trúc mạch từ kép để đảm bảo cường độ từ trường cao & giảm rò rỉ từ thông;

Cấu trúc khử dầu đặc biệt có thể giảm rò rỉ từ thông xuống dưới 1 tấn

2. Lò xo loại U, con lăn và ổ trục tuyến tính để chống lại tải trọng lệch hướng mạnh mẽ

3. lò xo không khí được sử dụng để cách ly rung động; Hệ thống rung hoạt động ổn định ngay cả khi tải nặng;

không cần nền tảng đặc biệt

4.Các thiết bị bảo vệ được cung cấp cho các trường hợp quá nhiệt, quá tải, quá dòng, quá áp và

dịch chuyển quá mức của máy thử độ rung; Các thiết bị bảo vệ mạng điện quá áp,

thiếu điện áp, thiếu pha; Công suất truyền động, giới hạn dòng điện, khởi động mềm, quá nhiệt,

ngắn hạn, bảo vệ lỗi mô-đun

5.Có thể hoàn thành các thử nghiệm môi trường sin, ngẫu nhiên, tác động

6. hệ thống này yêu cầu dao động điện áp, ≤ ± 10%

7. Hệ thống này yêu cầu điện trở nối đất, ≤4Ω

8. độ tin cậy cao, đặc biệt thích hợp cho hoạt động trong thời gian dài

Giới thiệu bộ khuếch đại loại công tắc kỹ thuật số:

Hệ thống này sử dụng công nghệ điều chế độ rộng xung sin của bộ khuếch đại công suất kỹ thuật số.

Nguyên tắc là: sử dụng công suất chuyển đổi tần số cao của hiệu ứng trường MOSFET, thông qua mạch kỹ thuật số để khuếch đại và khôi phục tín hiệu điện áp thấp mà đầu vào bởi bộ điều khiển, Sau đó đầu ra tín hiệu ban đầu để rung

Bộ phận chính của bộ khuếch đại công suất kỹ thuật số: bộ điều khiển phía trước, mô-đun bộ khuếch đại công suất, mạch bảo vệ, bộ phận nguồn và tủ điện.

Các tính năng của bộ khuếch đại loại công tắc kỹ thuật số:

1.Dễ dàng bảo trì: Hộp mô-đun nguồn có thể hoán đổi cho nhau, thiết kế nhỏ gọn, tiết kiệm không gian, dễ dàng

Sự bảo trì.

2. màn hình LCD:

Mô-đun logic thông qua bộ xử lý chip CPU vi máy tính, chức năng hiển thị LCD; Có thể hiển thị

dữ liệu hệ thống khác nhau một cách chi tiết (Công suất khuếch đại giá trị True RMS đầu ra, với dữ liệu bổ sung

hiển thị) và trạng thái hoạt động và phán đoán lỗi. Với điều khiển từ xa, đo từ xa, từ xa

chức năng giao tiếp, giao diện thân thiện, hoạt động dễ dàng.

Chức năng Bảo vệ Bộ khuếch đại Loại Công tắc Kỹ thuật số:

Bộ khuếch đại công suất thiết lập bảo vệ quá áp lưới điện, nguồn điện dưới áp, nguồn

lưới điện thiếu pha, lỗi logic, mô-đun nguồn, mô-đun nhiệt độ nguồn, quá dòng đầu ra, đầu ra

quá điện áp, công suất truyền động, dịch chuyển của bàn, nhiệt độ bàn, v.v. Bất kỳ sự cố nào xảy ra, hãy tắt

đầu ra giảm, với âm thanh và ánh sáng cảnh báo cùng một lúc. Ngoại trừ bảo vệ ở trên, cũng có kém

RMS coi trọng bảo vệ và bảo vệ dừng khẩn cấp.

Hiệu suất chuyển đổi cao (cao hơn 92%) và tần số ion chuyển đổi cao

Bàn trượt ngang:

Với bàn trượt ngang, máy kiểm tra độ rung điện động có thể kiểm tra hướng thử X, Y, Z và có thể kết hợp hệ thống kiểm tra độ ẩm nhiệt độ để kiểm tra môi trường kết hợp. Với turbo - thanh cuộn hoặc hệ thống quay bánh xích, một người có thể dễ dàng xoay rung và kết nối nó với bàn ngang. Áp dụng giới hạn vị trí cơ học để đảm bảo kết nối giữa hệ thống rung và bàn trượt ngang. Bàn trượt có nhiều kích thước, từ 300mm × 300mm (cho hệ thống rung nhỏ) đến bàn trượt mẫu thử lớn 2m × 2m. Các giới hạn mang khác nhau có thể thực hiện các hoạt động khác nhau và tuân thủ các yêu cầu khác nhau. Độ dày và kích thước của bàn trượt sẽ ảnh hưởng đến hiệu suất của hệ thống rung và ảnh hưởng đến tần số giới hạn cao, người dùng có thể tùy chỉnh.

Các tính năng của bộ điều khiển kỹ thuật số

Bộ điều khiển rung là thiết kế mới nhất của công ty ucon áp dụng kiến trúc hệ thống phân tán tiên tiến quốc tế và cốt lõi của nó là bộ xử lý tốc độ cao 32 bit dấu chấm động TMS320 series mới nhất của công ty TI. Báo cáo kiểm tra được tạo tự động trong Microsoft Word. Trong hoặc sau quá trình thử nghiệm, báo cáo thử nghiệm có thể được chỉnh sửa và sau đó được tạo tự động hoặc thủ công.

Tiêu chuẩn phần cứng

Đầu vào

(1) 2 kênh

(2) Độ phân giải: Chuyển đổi tương tự sang kỹ thuật số 24-bit (ADC)

(3) Trở kháng đầu vào: 220 k Ω

(4) Bộ khuếch đại sạc tích hợp và nguồn dòng không đổi ICP, điện áp và gia tốc ICP

cảm biến có thể được kết nối trực tiếp

(5) Tỷ lệ tín hiệu trên nhiễu:> 100dB

Đầu ra

Số lượng kênh: 1 kênh đầu ra

Độ phân giải: Chuyển đổi kỹ thuật số sang tương tự (DAC) 24-bit

Chỉ mục phần mềm kiểm soát

Chỉ số Hiệu suất Ngẫu nhiên:

Chế độ điều khiển: PSD

Độ phân giải: Max. 320000 dòng

Dải tần số: DC ～ 4800Hz

Dải động điều khiển: 85dB

Độ chính xác điều khiển: ± 1dB,

Thời gian vòng lặp đóng: thường là 100ms

SIN

Chế độ điều khiển: điều khiển dạng sóng hình sin

Dải tần số: 1 ～ 5000Hz,

Dải điều khiển động: 95dB

Thời gian vòng lặp đóng: 10ms ；

Độ chính xác điều khiển: ± 1dB ； Tốc độ quét 1octave / phút, giá trị Q 50

Độ phân giải tần số: 0,001%

Tốc độ quét: quét tuyến tính 0 đến 6000hz / s; quét logarit 0 ~ 100 tháng 10 / phút

Độ méo sóng: <0,3%

SỐC

Chế độ điều khiển: Giới hạn thời gian dài hoặc kiểm soát sóng;

Chế độ xung kích: sóng nửa sin ；

Dải tần số: DC ～ 22000Hz ；

Khung hình: Tối đa 32K Thời gian: 0,5-3000ms

Chế độ bù: xung trước, xung sau, xung trước / sau

Hiệu suất điều khiển: dải động cao hơn 90dB
