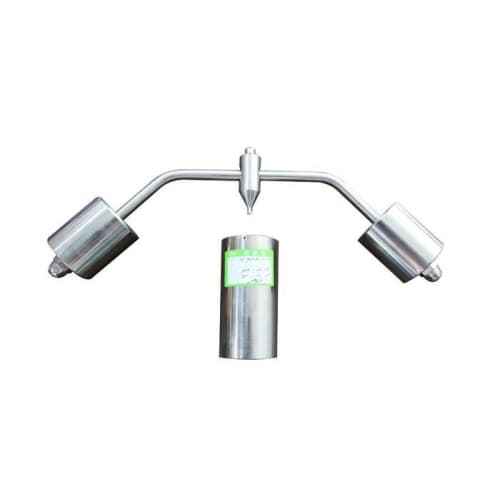

IEC 60884-1 Thiết bị thử nghiệm áp suất bóng IEC về khả năng chịu nhiệt / IEC 60884-1 Ball Pressure IEC Test Equipment For Heat Resistance HC9933

IEC 60884-1 Thiết bị thử nghiệm IEC Thiết bị thử nghiệm áp suất bóng để thử nghiệm khả năng chịu nhiệt

Tiêu chuẩn: IEC 60884-1 2013 điều khoản 25.2, 25.3 và hình 37

Ứng dụng: Thiết bị này được sử dụng để kiểm tra khả năng chịu nhiệt để xác minh tính năng chịu nhiệt của vỏ vật liệu cách điện và các bộ phận bên ngoài của thiết bị điện

Mẫu thử: Vỏ vật liệu cách điện và các bộ phận bên ngoài của thiết bị điện

Đặc điểm: Thiết bị này được làm theo hình 37.

Thử nghiệm được thực hiện trong tủ gia nhiệt ở nhiệt độ (125 ± 2) ° C. Sau 1 giờ, quả cầu phải được lấy ra khỏi mẫu thử, sau đó được ngâm trong nước lạnh trong vòng 10 s để làm nguội xuống xấp xỉ nhiệt độ phòng. Đường kính của ấn tượng gây ra bởi quả bóng được đo và không được vượt quá 2 mm.

1. Bán kính của bi thép: SR2,5mm
2. Lực nhấn: 20N
3. Đế đỡ: Đường kính 50mm, dài 100mm, có lỗ nhiệt kế, làm bằng thép không gỉ

Trọng tải	20N ± 0,2N		Bóng thép	Thép ổ bi R2.5mm ISO 3290
Vật chất	Thép không gỉ 304		ủng hộ	Ф50X100 với lỗ nhiệt kế Ф2,5X25
Tiêu chuẩn	IEC60335, IEC60695, v.v.
