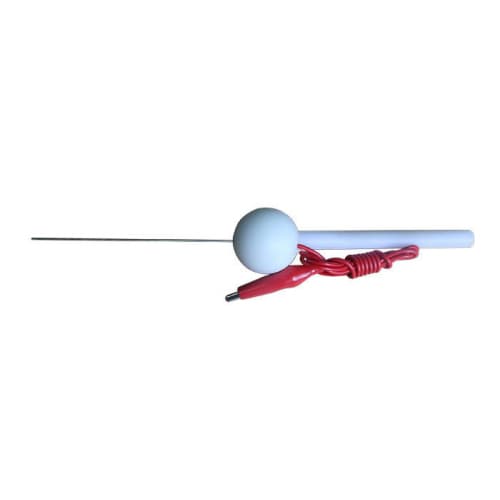

IEC61032 Thiết bị kiểm tra bảo vệ chống xâm nhập IPX4 Que thăm dò D 1mm / IEC61032 IPX4 Ingress Protection Test Equipment Rod Probe D 1mm HT-I04 HT-I04T

IEC60529 Thiết bị thử nghiệm bảo vệ chống xâm nhập IP4X Que thử que thử D Đường kính 1 mm

Tiêu chuẩn: IEC61032 hình 4 và IEC60529 cho IP4 và IEC60065.

Mô tả tiêu chuẩn:

13.2 Điều kiện thử nghiệm đối với các chữ số đặc trưng đầu tiên 1, 2, 3, 4

Đầu dò đối tượng được đẩy vào bất kỳ lỗ nào của vỏ bọc với lực quy định trong Bảng 7.

13.3 Điều kiện chấp nhận đối với các chữ số đặc trưng đầu tiên 1, 2, 3, 4
Việc bảo vệ đạt yêu cầu nếu đường kính đầy đủ của đầu dò quy định trong Bảng 7 không lọt qua bất kỳ lỗ nào.
CHÚ THÍCH: Đối với các chữ số đặc trưng thứ nhất 3 và 4, các đầu dò quy định trong Bảng 7 nhằm mô phỏng các vật thể lạ có thể có hình cầu. Khi vỏ bọc có đường vào gián tiếp hoặc quanh co và có bất kỳ nghi ngờ nào về sự xâm nhập của một vật thể hình cầu có khả năng chuyển động, thì có thể cần phải kiểm tra các bản vẽ hoặc cung cấp khả năng tiếp cận đặc biệt cho đầu dò vật thể được tác dụng với lực cụ thể lên (các) lỗ mở nơi cần kiểm tra sự xâm nhập.

Ứng dụng: Đầu dò que này nhằm xác minh khả năng bảo vệ con người khỏi việc tiếp cận các bộ phận nguy hiểm. Nó cũng được sử dụng để xác minh khả năng bảo vệ chống truy cập bằng dây.

Mẫu thử nghiệm: Các bộ phận mang điện hoặc bộ phận cơ khí của vỏ bọc dễ dàng tiếp cận.

Tính năng: Nó có thể được sử dụng để kiểm tra chống điện giật khi được trang bị đầu nối amphenol. Hoặc được sử dụng để kiểm tra khả năng bảo vệ của vỏ bọc khi mở lỗ ren M6 ở cuối tay cầm (được kết nối với lực kế kéo và đẩy). Đầu dò có số hiệu là "T" bằng lực.

Thông số:

Người mẫu	HT-I04	HT-I04T
Tên	Đầu dò que thử D	Đầu dò que thử bằng lực
Đường kính của dây kim loại	Ф1 + 0,05 0	Ф1 + 0,05 0
Đường kính hình cầu	SФ35 ± 0,2	SФ35 ± 0,2
Đường kính tay cầm	Ф10	Ф10
Chiều dài đầu dò	100 ± 0,2	100 ± 0,2
Chiều dài tay cầm	100	----
Lực lượng	----	Với lực 1N
Tiêu chuẩn áp dụng	IEC61032.1	IEC60529
