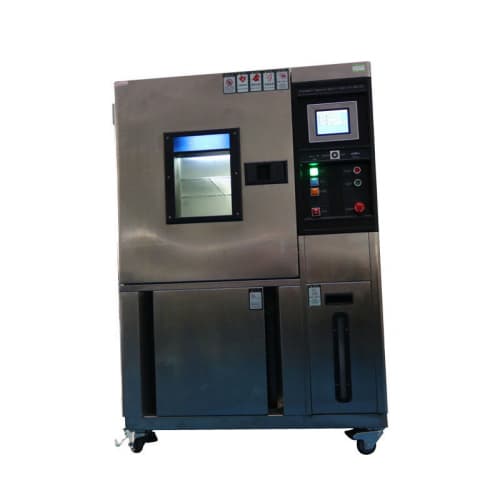

Máy kiểm tra thiết bị điện IEC 60068, Phòng nhiệt độ ẩm có thể lập trình 150L / IEC 60068 Electrical Appliance Tester , Programmable Temperature Humidity Chamber 150L PTH-1000 (150L)

IEC 60068 Máy kiểm tra thiết bị điện có thể lập trình Nhiệt độ độ ẩm Phòng làm việc Thể tích 150L

Thông tin sản phẩm

Thiết bị kiểm tra này có thể mô phỏng các điều kiện môi trường khác nhau, vì vậy nó thích hợp để kiểm tra tính năng của vật liệu, chẳng hạn như chống nóng, chống lạnh, chống ẩm, chống khô. Nó được thiết kế và sản xuất phù hợp với yêu cầu tiêu chuẩn của IEC 60068-2-1.1990, IEC60068-2-2.1974 và vv.

Khối lượng làm việc: 150L
Phạm vi nhiệt độ: -4 0 ℃ ～ + 150 ℃
Độ ẩm: 20 % RH ～ 98 % RH

* Lưu ý: Vui lòng tham khảo biểu đồ phạm vi sử dụng độ ẩm bên dưới!

Độ chính xác kiểm soát nhiệt độ và độ ẩm: ± 0,2 ℃; ± 2,5% RH.

* Để đảm bảo hiệu suất trên 2 ~ 4, nên đo 30 phút sau khi các phép đo cảm biến nhiệt độ ổn định!

5. Nhiệt độ và độ ẩm phân bố đồng đều: ± 2 ℃; ± 3% RH.

* Lưu ý: Để đảm bảo hiệu suất dưới 6 ~ 11, các vị trí đo phải là 1/6 vị trí của mỗi bức tường của vùng thử nghiệm và nên đo 30 phút sau khi nhiệt độ ổn định!

Thời gian làm nóng: Làm nóng từ nhiệt độ phòng đến 150 ℃, tổng thời gian làm nóng là 50 phút (ở trạng thái không tải).

7. Thời gian làm mát: Làm mát từ nhiệt độ phòng đến -40 ℃, tổng thời gian làm mát là 40 phút (ở trạng thái không tải).

8. Kích thước buồng bên trong: diện tích thử nghiệm: 5 0 × 60 × 50 cm (W × H × D).

* Lưu ý: Khối lượng đặt mẫu không quá 2/3 sức chứa của khu thử nghiệm.

Không gian lắp đặt thiết bị: tối thiểu 920 × 1600 × 870cm (W × H × D).
Cửa buồng thử: 80 × 105 cm (W × H), tổng số 1.
Nguồn điện: AC 1 ∮ 22 0 V 50 Hz MAX 4 0 A

Kết cấu

A. Cấu trúc buồng:

SUS # 304, độ dày tấm 1 mm.

Vật liệu cách nhiệt: PU tạo bọt, độ dày 100 mm.

B. Hệ thống chu trình làm lạnh:

Hệ thống lạnh:

một. Hệ thống chu trình làm lạnh R404

b. Hệ thống chu trình làm lạnh R23

Bình ngưng: Làm mát bằng không khí
Chế độ mở rộng: Mao mạch
Thiết bị bay hơi: Chế độ vòng không khí

C. Hệ thống sưởi ấm:

Máy sưởi: 220 V 2 KW

D. Hệ thống tạo ẩm:

Máy tạo ẩm: bộ làm nóng bằng thép không gỉ 220 V 2. KW × 1 BỘ.
Hệ thống cấp nước bồn rửa gạc ẩm và tạo ẩm: chế độ bổ sung tự động.

E. Hệ thống điều khiển tự động:

Điều khiển PLC TEMI880 .

* Vui lòng tham khảo hướng dẫn sử dụng bộ điều khiển trong đĩa CD.

Cảm biến nhiệt độ và độ ẩm: RTD (Bóng đèn khô / bóng đèn ướt).

* Điều khiển bằng mạch.

F. Hệ thống lưu thông và thoát khí:

Ống gió vòng: 1 nhóm

một. Chất liệu: Thép không gỉ SUS # 304.

b. Máy thổi khí: 1 ∮ 220 V 6 0W × 1 BỘ

Đường kính của ống thoát.

G. Hệ thống bảo vệ:

Công tắc bảo vệ quá nhiệt

Bảo vệ thiếu nước

Công tắc điện từ và bộ bảo vệ dòng điện quá tải

Không có công tắc cầu chì

Bộ bảo vệ quá tải máy nén

Cầu chì bảo vệ mạch điều khiển
