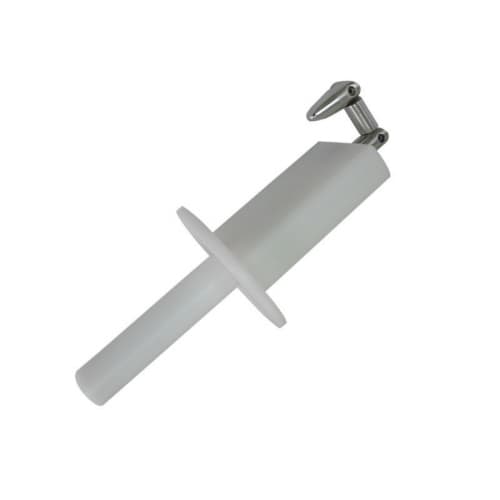

Thiết bị thử nghiệm bảo vệ chống xâm nhập IEC 60529 Thử nghiệm IP2X Ngón tay thử nghiệm có khớp nối 12mm / IEC 60529 Ingress Protection Test Equipment IP2X Test 12mm Jointed Test Finger HT-I

Kiểm tra đầu dò ngón tay B HT-I02

Sự mô tả:

Đầu dò này nhằm xác minh khả năng bảo vệ cơ bản chống lại việc tiếp cận các bộ phận nguy hiểm. Nó cũng được sử dụng để xác minh khả năng bảo vệ chống lại việc truy cập bằng ngón tay.

Xác nhận các tiêu chuẩn:

IEC 60529 IP2X;

EN 60529 IP2X;

IEC 61032 Hình 2;

IEC 60950 Hình 2A;

IEC 60884-1;

IEC 60335;

UL507, UL1278 hình 8.4, v.v.

Mẫu thử nghiệm: Các bộ phận mang điện hoặc bộ phận cơ khí của vỏ bọc dễ dàng tiếp cận.

Tính năng: Đầu dò ngón tay thử nghiệm này bao gồm dito, ngón tay, đế và tay cầm cách nhiệt mô phỏng các đặc điểm của bàn tay người. Nó có hai khớp di chuyển, có thể cong 90 °. Có thể tùy chỉnh: nó có thể được sử dụng để kiểm tra chống điện giật khi được trang bị phích cắm chuối có thể cắm được và đầu nối amphenol ở cuối tay cầm, hoặc được sử dụng để thử nghiệm bảo vệ vỏ bọc khi mở lỗ ren của M6 ở cuối tay cầm (kết nối với kéo và lực kế đẩy).

Người mẫu	HT-I02	HT-I02A	HT-I02B	HT-I02T
Tên	Ngón tay kiểm tra tiêu chuẩn	Ngón tay kiểm tra vách ngăn tròn	Ngón tay kiểm tra vách ngăn lớn	Ngón tay thử tiêu chuẩn có lực
Phần 1	30mm	30mm	30mm	30mm
Phần 2	60mm	60mm	60mm	60mm
Chiều dài ngón tay	80mm	80mm	100mm	80mm
Ngón tay chạm vào vách ngăn	180mm	180mm	-	180mm
Hình trụ	R2	R2	R2	R2
Hình cầu	R4	R4	R4	R4
Góc cắt vát đầu ngón tay	37 độ	37 độ	37 độ	37 độ
Côn đầu ngón tay	14 độ	14 độ	14 độ	14 độ
Kiểm tra đường kính ngón tay	12mm	12mm	12mm	12mm
Đường kính phần AA	50mm	50mm	-	50mm
Chiều rộng phần AA	20mm	-	-	20mm
Đường kính vách ngăn	75mm	75mm	125mm	75mm
Độ dày vách ngăn	5mm	5mm	-	5mm
Lực lượng	-	-	-	Với lực 10N, 20N, 30N
Tiêu chuẩn áp dụng	IEC 61032-1	IEC 60335-1	IEC 60335-2-14	IEC 60529-1
