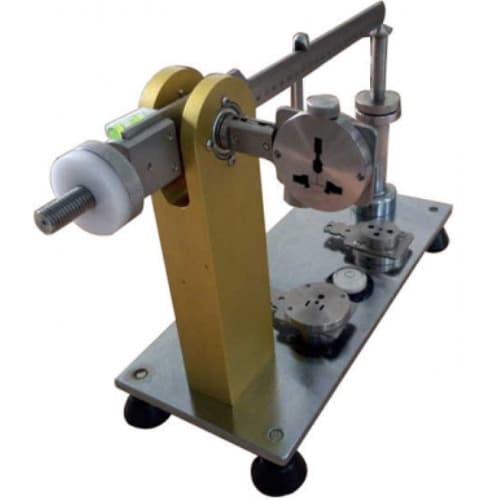

IEC60065 Hình 11 Thiết bị thử nghiệm IEC Thiết bị thử nghiệm mô men xoắn đầu ra ổ cắm / IEC60065 Figure 11 IEC Test Equipment Socket Outlet Torque Test Apparatus SOB-1

IEC60065 Hình 11 Thiết bị thử nghiệm IEC Ổ cắm Thiết bị thử mô-men xoắn

Thiết bị này tuân theo tiêu chuẩn yêu cầu của IEC60065 Hình 11 và IEC60950.1 điều 4.3.6 để sản xuất. Một thiết bị được cung cấp với các chân được thiết kế để đưa vào các ổ cắm cố định không được gây căng thẳng quá mức cho các ổ cắm này.

Thiết bị này có ưu điểm là độ nhạy tốt, dễ điều chỉnh, thao tác đơn giản và hình thức đẹp. Được trang bị nhiều loại ổ cắm cố định, tính thực dụng mạnh mẽ.

:

Khoảng cách từ bề mặt tiếp xúc đến khoảng cách trục	8mm
Cân bằng cánh tay	0-200mm
Trọng lượng	2,5N / bộ, có thể đạt được mô-men xoắn 0,4Nm
Tiêu chuẩn	IEC60065 Hình 11 và IEC60950.1 điều khoản 4.3.6

Các bước hoạt động:

1. Điều chỉnh mức và cân bằng

(1) Điều chỉnh chân, để thiết bị ở trạng thái bằng phẳng, bong bóng ở vị trí trung tâm.

(2) Xoay đai ốc nâng để cánh tay đòn cân bằng và bong bóng ở vị trí trung tâm.

2. cài đặt mẫu

(1) Chọn kẹp ổ cắm và siết chặt.

3. đo lường

(1) Quả nặng thích hợp được treo trên cân dưới.

(2) Đưa quả nặng đi chậm dần đều cho đến khi tay cân ở trạng thái nằm ngang.

Mô-men xoắn của mẫu được áp dụng cho ổ cắm: Giá trị thang đo X trọng lượng

Ví dụ: Mô-men xoắn: 0,12mX2,5N = 0,3Nm

Để ý:

1.Thiết bị này cần được đặt trên một bàn ngang cố định.

2. cân bằng cánh tay quay cần bôi trơn định kỳ

Làm thế nào để sử dụng nó? Bấm vào đây hướng dẫn sử dụng HC9908.pdf   để có được cách sử dụng.
