| Tiêu chuẩn: | IEC 60884-1 | Mẫu thử nghiệm: | Phích cắm, ổ cắm |
|---|---|---|---|
| Tùy chỉnh: | Đúng | ||
| Điểm nổi bật: |
máy kiểm tra iec, thiết bị kiểm tra trong phòng thí nghiệm |
||

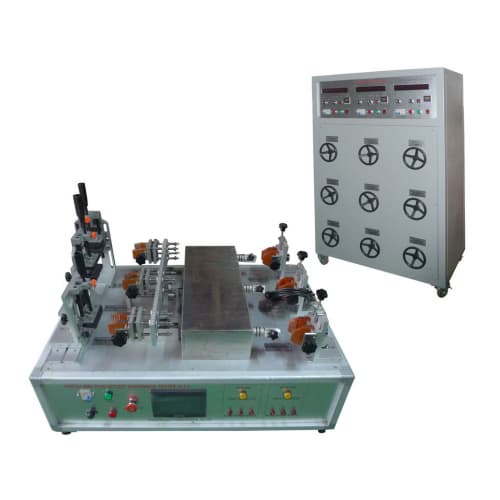

IEC 60884-1 Thiết bị thử nghiệm an toàn Ổ cắm Công tắc ngắt Công suất Hoạt động bình thường
Loạt bài này bao gồm tất cả các thiết bị và hệ thống thử nghiệm hoàn chỉnh về kích thước, chống điện giật, tăng nhiệt độ, cấu trúc, hoạt động bình thường, độ bền cơ học, kết nối cáp, khả năng chịu nhiệt, v.v. theo IEC 60884-1. Bao gồm đồng hồ đo phích cắm và ổ cắm, đầu dò bảo vệ ổ cắm, máy kiểm tra mức độ hư hỏng của dây, máy kiểm tra độ bền của công tắc và phích cắm, ngân hàng tải, máy kiểm tra cắm và rút ổ cắm, thiết bị kiểm tra va đập, máy kiểm tra thùng lật, bóng thiết bị áp suất và v.v.
Danh sách thiết bị thử nghiệm theo tiêu chuẩn IEC 60884-1: 2006 ED. 3.1
| Không. | IEC 60884-1 Thiết bị thử nghiệm / & Số mẫu | Điều khoản của IEC 60884-1 |
| 1 | Đồng hồ đo ổ cắm và phích cắm (cần tùy chỉnh theo tiêu chuẩn của quốc gia cụ thể) | Khoản 9 |
| 2 | Đầu dò kiểm tra B HT-I02 | Mệnh đề 10.1 |
| 3 | Thiết bị thử nghiệm đầu dò chống sốc CT-2 | Mệnh đề 10.1 |
| 4 | Đầu dò kiểm tra cứng HT-I07 | Mệnh đề 10.1 & 13.22 |
| 5 | Máy đo lực AG-500 | Điều khoản 10.1 & 13.22 & 14.2 và v.v. |
| 6 | Máy kiểm tra độ nén CP-1 | Điều 10.1 hình 8, Điều 24.5 |
| 7 | Đầu dò thử nghiệm 20N HT-I20 | Mệnh đề 10.5 hình 9 |
| số 8 | Đầu dò kiểm tra 1N HT-I21 | Mệnh đề 10.5 hình 10 |
| 9 | Thiết bị kiểm tra mức độ hư hỏng của dây dẫn CL-1 | Mệnh đề 12.3.10 hình 11 |
| 10 | Thiết bị đo điện áp uốn cong và sụt áp không có trục vít STB-1 | Mệnh đề 12.3.12 hình 12a và hình 12b |
| 11 | Thiết bị kiểm tra ứng suất bên LS-1 | Mệnh đề 14 hình 13 |
| 12 | Phòng giữ ẩm nhiệt độ có thể lập trình PHT-150 | Điều khoản 13.22 & 13.23 & 16.1 & 16.3 và v.v. |
| 13 | Thiết bị kiểm tra Chân không rắn NP-1 | Mệnh đề 14.2 hình 14 |
| 14 | Đường kính 4,8 đầu dò thép | Điều khoản 14.2 |
| 15 | Máy đo nhiệt độ tăng TR-1 | Khoản 14.23.1, Khoản 19 |
| 16 | Máy kiểm tra mô-men xoắn ổ cắm SOB-1 | Mệnh đề 14.23.2 |
| 17 | Lò không khí tuần hoàn LH-1 | Mệnh đề 16.1 |
| 18 | Đầu dò thử nghiệm để bảo vệ chống tiếp cận các bộ phận nguy hiểm HT-I01 / HT-I02 / HT-I03 / HT-I04 | Mệnh đề 16.2.1.1 |
| 19 | Đầu dò thử nghiệm để bảo vệ chống lại các tác động có hại do sự xâm nhập của các vật thể rắn bên ngoài HT-I05 / HT-I06 / HT-I03 / HT-I04 | Mệnh đề 16.2.1.2 |
| 20 | Buồng thử nghiệm cát và bụi DC-3 | |
| 21 | Hệ thống kiểm tra mức độ chống nước IPX1 ~ IPX8 | Mệnh đề 16.2.2 |
| 22 | Hộp gắn giấu CMB-1 | Khoản 19 |
| 23 | Máy đo độ bền công tắc và ổ cắm SLT-3 | Mệnh đề 20 & 21 hình 16 |
| 24 | Hộp tải điện dung cảm kháng điện trở HT-LDC | Khoản 20 & 21 |
| 25 | Thiết bị để xác minh lực tối đa và tối thiểu MF-1 |
Mệnh đề 22.1 & 22.2 |
| 26 | Thiết bị để kiểm tra độ giữ dây CR-1 | Mệnh đề 23.2 hình 20 |
| 27 | Máy đo mô-men xoắn cáp linh hoạt FCT-1 | Khoản 23.2 |
| 28 | Máy kiểm tra khả năng tăng tốc của dây nguồn FL-1 | Mệnh đề 23.4 hình 21 |
| 29 | Thiết bị kiểm tra tác động con lắc dọc PH-1 |
Mệnh đề 24.1 |
| 30 | Xi lanh thử nghiệm TC-1 | Mệnh đề 24.3 |
| 31 | Thiết bị kiểm tra tác động nhiệt độ thấp LTI-1 | Điều khoản 24.4 hình 27, điều 30.4 hình 42 |
| 32 | Tay áo cách điện của Thiết bị kiểm tra mài mòn chân cắm IN-1 | Mệnh đề 24.7 hình 28 |
| 33 | Cửa hàng di động Máy đo độ bền cơ học MO-1 | Mệnh đề 24.9 hình 29 |
| 34 | Thiết bị để xác minh sự cố định của các chân cắm trong thân phích cắm FP-1 | Mệnh đề 24.10 hình 30 |
| 35 | Một thanh thép hình trụ, có đường kính 3 mm và một đầu hình bán cầu có bán kính 1,5 mm | Mệnh đề 24.11 |
| 36 | Đồng hồ đo cho tấm bìa HT-I30 | Mệnh đề 24,17 hình 32 |
| 37 | Máy đo côn HT-I31 | Mệnh đề 24.18 hình 35 |
| 38 | Thiết bị kiểm tra độ bền nhiệt độ nén RH-1 | Điều khoản 24.19 hình 38, điều khoản 25.4 |
| 39 | Máy đo áp suất bóng BP-1 | Mệnh đề 25.2 hình 37 |
| 40 | Máy đo khoảng cách Creepage CK-5 | Mệnh đề 27.1 |
| 41 | Máy kiểm tra dây phát sáng GW-2 | Mệnh đề 28.1.1 |
| 42 | Bộ phích cắm Bộ kiểm tra cách nhiệt PI-1 | Mệnh đề 28.1.2 hình 40 |
| 43 | Máy kiểm tra rò rỉ theo dõi LT-1 | Điều khoản 28.2 |
| 44 | Thiết bị thụt đầu vào nhiệt độ cao HTI-1 | Mệnh đề 30.1 hình 41 |
| 45 | Phích cắm tham chiếu (cần tùy chỉnh theo tiêu chuẩn của quốc gia cụ thể) | Phụ lục C hình C.1 |
| 46 | Một bộ máy điển hình | Phụ lục C hình C.2 |
