| Nguồn cung cấp: | AC 115V hoặc 220V ± 10%, 50 ~ 60Hz | Kích thước: | 250mm × 110mm × 285mm |
|---|---|---|---|
| Trọng lượng: | 2,2kg | Tàn tích: | Các bài đọc rõ ràng bằng âm thanh-hình ảnh |
| Điểm nổi bật: |
thiết bị kiểm tra iec, máy kiểm tra iec |
||

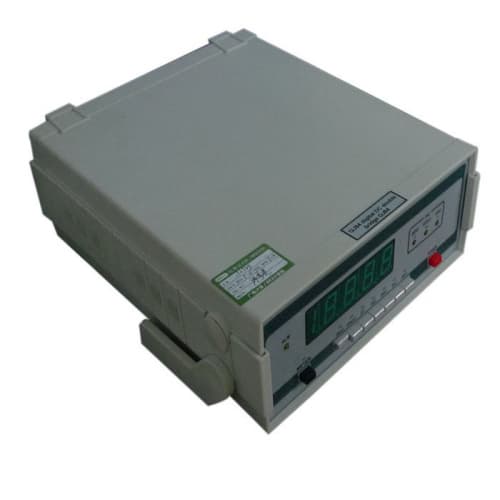

Thiết bị kiểm tra IEC chính xác Cầu đôi kỹ thuật số DC cho điện trở kháng thấp
1. Sử dụng và các tính năng
QJ84, sản phẩm thế hệ mới thay thế thiết bị cầu Kelvin, được ứng dụng để đo chính xác điện trở DC thấp trong các lĩnh vực như hầm mỏ và xí nghiệp, phòng thí nghiệm, xưởng, v.v.
Các tính năng chính của nó như sau:
1.1. Sử dụng màn hình kỹ thuật số màu xanh lá cây với đèn LED 4½ byte, người dùng có thể có các bài đọc rõ ràng bằng âm thanh-hình ảnh và đo nhanh chóng.
1.2. Thiết bị có phạm vi đo rộng (0 ~ 20kΩ) được chia thành 7 dải, với độ phân giải tối thiểu là 1μΩ.
1.3. Các phần tử điện trở chính của nó được tạo thành từ các điện trở quấn dây chính xác được sản xuất với các công nghệ đã được thiết lập. Do đó, chúng có các đặc tính là độ chính xác cao, hệ số nhiệt độ nhỏ và ổn định lâu dài.
1.4. Do điện trở tiêu chuẩn tích hợp, thiết bị có thể hiệu chỉnh độ chính xác theo cách riêng của nó mà không cần tiêu chuẩn bên ngoài.
2. Thông số kỹ thuật
2.1 Yêu cầu về môi trường:
Điều kiện tham khảo:
Nhiệt độ: 20 ± 2 ℃.
Độ ẩm tương đối: 40% ~ 60%.
Điều kiện tiêu chuẩn:
Nhiệt độ: 5 ~ 35 ℃.
Độ ẩm tương đối: 25% ~ 75%.
2.2 Đối với các thông số cho từng dải đo, vui lòng tham khảo Bảng .1.
|
Rang |
Phạm vi có hiệu lưc |
Nghị quyết |
Lỗi nội tại |
Imax |
|
20m Ω |
0 ~ 19,999m Ω |
lμΩ |
± (0,5% Rx + 5bd) |
1A |
|
200m Ω |
0 ~ 199,99m Ω |
10μΩ |
± (0,2% Rx + 3bd) |
1A |
|
2Ω |
0 ~ 1.9999 Ω |
100μΩ |
± (0,l% Rx + 2bd) |
100mA |
|
20Ω |
0 ~ 19,999 Ω |
1m Ω |
± (0,05% Rx + 2bd) |
100mA |
|
200Ω |
0 ~ 199,99 Ω |
10m Ω |
± (0,05% Rx + 2bd) |
10mA |
|
2kΩ |
0 ~ 1.9999k Ω |
100m Ω |
± (0,05% Rx + 2bd) |
1mA |
|
20k |
0 ~ 19,999k Ω |
1Ω |
± (0,05% Rx + 2bd) |
0,1mA |
2.3 Nguồn cung cấp: AC 115V hoặc 220V ± 10%, 50 ~ 60Hz.
2.4 Kích thước: 250mm × 110mm × 285mm
2.5 Trọng lượng: 2.2kg.
3. Nguyên lý hoạt động
Nguyên lý hoạt động của QJ84 được thể hiện trong Hình 1. Điện trở đo được kết nối với thiết bị theo phương pháp nút bốn đầu cuối, cùng với điện trở tham chiếu và bộ khuếch đại hoạt động chính xác trong mạng dải, tạo thành một mạch nửa cầu. Sau khi chuyển đổi R / V và thay đổi A / D, màn hình kỹ thuật số LED sẽ hiển thị dữ liệu đo. Dấu thập phân sẽ được căn chỉnh trong khi mạch chuyển đổi cho phạm vi đang thay đổi điện trở của mạng phạm vi.
4. Cấu trúc
Cấu trúc và cách bố trí mặt trước và mặt sau của QJ84 được thể hiện trong Hình 2.
5. Ghi chú
5.1 Khi đo điện trở xoay chiều của một số thiết bị có điện cảm cao như máy biến áp, không được phép cắt mạch trở lại, không được phép thay đổi dải sau khi ấn công tắc "METER" trong quá trình đo theo thứ tự để ngăn cản sức điện động ngược. Sau khi hoàn thành phép đo hoặc khi thực hiện bất kỳ thay đổi nào trong phạm vi, trước tiên phải nhả công tắc “METER” để điện cảm cao có thể phóng qua công tắc “METER”. Vài giây sau, thiết bị sẽ tự động cắt dòng điện và đèn báo ALM sẽ được bật. Khi quá trình phóng điện hoàn thành (thời gian phóng điện được xác định bằng giá trị cảm ứng), khi đó có thể thực hiện cắt vòng đo để bảo vệ an toàn cho cả người vận hành và máy.
5.2 Trong quá trình đo, đầu đo được phép để hở mạch, nhưng không được phép để ngắn mạch trong thời gian dài. Đặc biệt khi đo điện trở thấp (các dải như 20mΩ, 200mΩ, 2Ω), nên đo theo cách ngắt kết nối để tránh tình trạng đoản mạch trong thời gian dài do dòng đo cao.
5.3 Nghiêm ngặt không được phép đưa nguồn điện thương mại vào đầu đo. Nếu không, nó sẽ làm hỏng máy.
5.4 Yêu cầu về môi trường để bảo quản thiết bị: Nhiệt độ: 0-4O ℃, độ ẩm tương đối nhỏ hơn 80% và không có khí ăn mòn và vật liệu nguy hiểm trong không khí.
