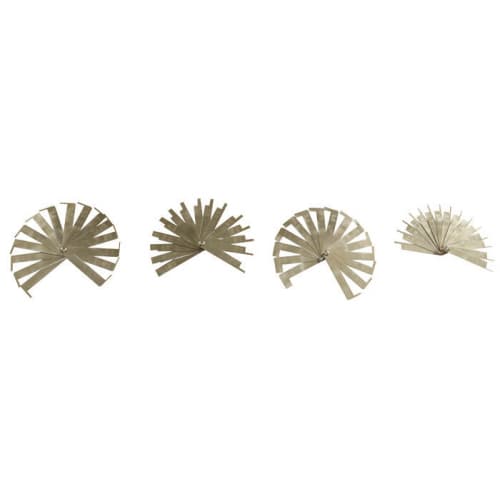

IEC 60884 IEC Tester Thẻ kiểm tra khoảng cách đường rò Đường dẫn ngắn nhất giữa hai bộ phận dẫn điện / IEC 60884 IEC Tester Creepage Distance Testing Card Shortest Path Between Two Conductiv

IEC 60884-1 Thẻ kiểm tra khoảng cách đường rò, Đường dẫn ngắn nhất giữa hai bộ phận dẫn điện

Tiêu chuẩn:

IEC 60884-1 'Phích cắm và ổ cắm cho mục đích gia dụng và các mục đích tương tự - Phần 1: Yêu cầu chung' điều 27.1.

Khoảng cách đường rò, khe hở và khoảng cách xuyên qua hợp chất làm kín không được nhỏ hơn các giá trị nêu trong bảng 23.

Mẫu thử nghiệm:

Bộ phận dẫn điện.

Tính năng:

Thép không gỉ, loại cầm đồ, để xác minh khoảng cách rò rỉ giữa các thành phần dẫn điện

Đăng kí:

Nó được sử dụng để xác định đường đi ngắn nhất giữa hai bộ phận dẫn điện hoặc giữa bộ phận dẫn điện và bề mặt bao bọc của thiết bị, được đo dọc theo bề mặt cách điện, với các thông số kỹ thuật được thực hiện theo yêu cầu.

Mẫu số	Đặc điểm kích thước
CK-2	1mm / 1.5mm / 2mm / 2.5mm / 3mm / 3.5mm / 4mm / 4.5mm / 5mm / 5.5mm / 6mm / 6.5mm / 7mm / 7.5mm / 8mm. Tổng số 15 máy đo khoảng cách creepage
CK-5	1mm / 1.05mm / 1.1mm / 1.2mm / 1.25mm / 1.3mm / 1.4mm / 1.5mm / 1.6mm / 1.7mm / 1.8mm / 1.9mm / 2.0mm / 2.1mm / 2.2mm / 2.4mm / 2.5mm / 2,8mm /3,2mm /3,6mm /4,0mm /4,2mm /4,5mm / 5,0mm /5,6mm /6,3mm /7,1mm / 8,0mm / 9,0mm / 10,0mm. Tổng số 30 máy đo khoảng cách creepage

Máy đo khoảng cách creepage có 30 máy đo khoảng cách creep:

1.0mm / 1.05mm / 1.1mm / 1.2mm / 1.25mm / 1.3mm / 1.4mm / 1.5mm / 1.6mm / 1.7mm / 1.8mm / 1.9mm / 2.0mm / 2.1mm / 2.2mm / 2.4mm

/2.5mm/2.8mm/3.2mm/3.6mm/4.0mm/4.2mm/4.5mm/5.0mm/5.6mm/6.3mm/7.1mm/8.0mm/9.0mm/10.0mm

Vật liệu: thép không gỉ

Để ý

Vui lòng không làm hỏng hình dạng thiết bị (chẳng hạn như trầy xước, uốn cong, v.v.).

Chống bụi và môi trường ẩm, tránh bị oxi hóa làm ảnh hưởng đến độ chính xác của kích thước.
