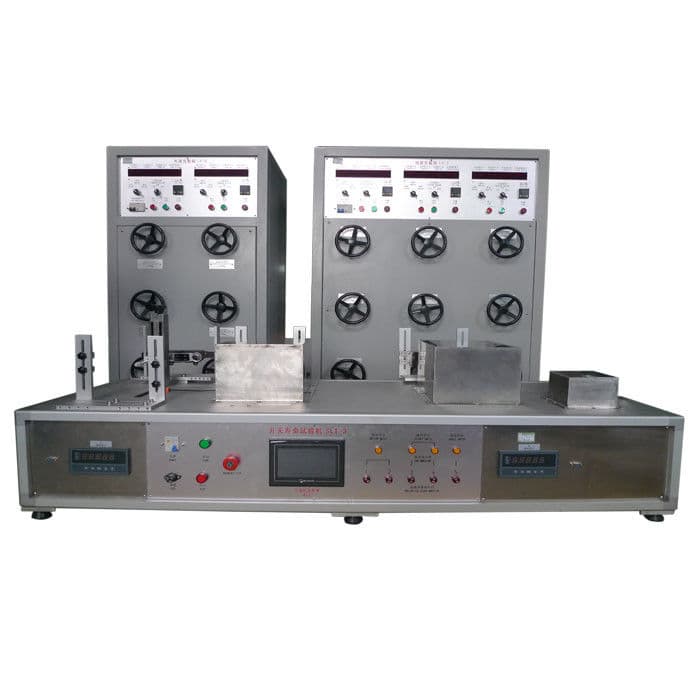

Gia dụng IEC60884-1 Điều khoản 20 21 Hệ thống thử nghiệm độ bền của ổ cắm công tắc SLT-3 / Household IEC60884-1 Clause 20 21 Switch Plug Socket Breaking Endurance Test System SLT-3
| Tiêu chuẩn: | IEC60884-1 | Giao diện hoạt động: | Màn hình cảm ứng LCD màu 7 inch |
|---|---|---|---|
| Hệ thống điều khiển: | PLC | Máy trạm: | 6 |
| Chế độ ổ đĩa: | Động cơ Servo | ||
| Điểm nổi bật: |
bút thử ổ cắm điện, bút thử ổ cắm |
||
Gia dụng IEC60884-1 Điều khoản 20 21 Hệ thống thử nghiệm độ bền của ổ cắm công tắc
Giới thiệu sản phẩm:
Hệ thống kiểm tra ổ cắm công tắc bao gồm một bộ thiết bị kiểm tra ổ cắm công tắc và 2 bộ hộp tải. Hệ thống thử nghiệm có thể xử lý thử nghiệm đứt trong điều kiện nguồn điện tải và thử nghiệm độ bền trong điều kiện sử dụng bình thường đối với phích cắm và ổ cắm của công tắc được liệt kê trong IEC60884-1.
Thiết bị kiểm tra ổ cắm công tắc được thiết kế và sản xuất theo tiêu chuẩn IEC60884-1, IEC61058-1, IEC60669-1, v.v. và khả năng sử dụng tương tự của phích cắm / ổ cắm và tuổi thọ hoạt động bình thường. Mục đích là đánh giá xem công tắc có thể chịu được việc sử dụng bình thường đối với hư hỏng cơ học và hư hỏng do mỏi điện hay không, và các điểm tiếp xúc có hiện tượng bám dính, hiện tượng đóng hoặc ngắt trong thời gian dài hay không, để kiểm tra xem các mẫu thử nghiệm có bị mòn quá mức hay không và có các hiện tượng khác hậu quả tai hại. Đây là thiết bị kiểm tra đặc biệt để kiểm tra độ bền điện của công tắc và ổ cắm.
Các hộp phụ tải được thiết kế và sản xuất theo tiêu chuẩn IEC60884, IEC61058, IEC606691, v.v ... Được áp dụng cho các công trình lắp đặt điện cố định trong gia đình và tương tự, công tắc và ổ cắm có khả năng chống đứt và thử nghiệm hoạt động bình thường, điện áp định mức của công tắc không lớn hơn 280V và dòng định mức nhỏ hơn 16A. Mục đích là đánh giá xem công tắc có thể chịu được việc sử dụng bình thường đối với hư hỏng cơ học và hư hỏng do mỏi điện hay không, và các tiếp điểm có hiện tượng bám dính, hiện tượng đóng hoặc ngắt trong thời gian dài hay không, để kiểm tra xem các mẫu thử nghiệm có bị mòn quá mức và có tác hại khác hay không. hậu quả.
Hệ thống thử nghiệm có thể thực hiện thử nghiệm đối với công tắc nút, công tắc bật tắt, công tắc điều chỉnh, công tắc nhấn, công tắc xoay, phích cắm và ổ cắm. Cùng với tải (điện trở, cảm ứng, điện dung) có thể xử lý thử nghiệm tải, nó có một hệ thống điều khiển tương ứng.
Kỹ thuật
| Người mẫu | SLT-3 |
|
Quyền lực |
AC110V, 60Hz hoặc AC220V, 50Hz |
|
Trạm làm việc |
6 trạm làm việc, ba trạm tuyến tính, ba trạm quay |
|
Giao diện hoạt động |
Màn hình cảm ứng LCD màu 7 inch |
|
Chế độ ổ đĩa |
Động cơ servo |
|
Hệ thống điều khiển |
PLC |
|
Thời gian kiểm tra |
0 ～ 999999 lần, có thể được cài đặt trước |
|
Thời gian dẫn |
0 ～ 999,9 giây, có thể được cài đặt trước |
|
Giờ giải lao |
0 ～ 999,9 giây, có thể được cài đặt trước |
|
Góc kiểm tra |
0-360 °, có thể được cài đặt trước |
|
Số lượng các góc kiểm tra |
Góc 1 ~ 15, có thể được cài đặt trước |
|
Kiểm tra đột quỵ |
Tuyến tính: 0 ~ 100mm, có thể điều chỉnh |
|
Bài kiểm tra tốc độ |
Tuyến tính: 10 ~ 200mm / s, có thể điều chỉnh |
|
Môi trường thử nghiệm |
Áp suất khí quyển 80 ~ 106kpa; |
|
Kích thước |
L * W * H = 1260mmx800mmx600mm |
|
Trọng lượng |
125kg |
|
Người mẫu |
HT-LDC |
|
Công suất mét |
Một pha với mặt đất AC220 ± 10% / 50Hz hoặc AC110 ± 10% / 60Hz |
|
Tải điện |
Ba pha bốn dây AC380 ± 10% / 50Hz. |
|
Điện áp V |
Phạm vi độ chính xác 0 ~ 300V ± 05% ± 2d |
|
Hiện tại A |
Phạm vi độ chính xác 0 ~ 40A ± 05% ± 2d |
|
Công suất KW |
Phạm vi 0 ～ 12KW, độ chính xác ± 05% |
|
Hệ số công suất |
Phạm vi 03 đến 0999 độ chính xác ± 05% ± 2d |
|
Lựa chọn tải |
Tải điện trở, cảm ứng và điện dung ba trong một, có thể chuyển đổi |
|
Lựa chọn điện dung |
70uf, 140uf, 73uf tùy chọn |
|
Chế độ đầu ra |
Mỗi công suất, công suất khoảng thời gian tùy chọn |
|
Đếm / Đặt trước |
0 ～ 999999 lần, có thể được cài đặt trước |
|
Tải công suất điện |
3 * 10KVA |
|
Giới hạn hiện tại đầu ra |
30A, tải sẽ tự động bị cắt khi quá 32A |
|
Giới hạn điện áp đầu ra |
300V, tải sẽ tự động bị cắt khi trên 305V |
|
Áp suất không khí |
80 ～ 106kpa |
|
Nhiệt độ môi trường xung quanh |
5 ～ 40 ° C |
|
Độ ẩm tương đối |
(20 ～ 90)% RH |
|
Môi trường sử dụng |
Yêu cầu không rung mạnh, không rung, không điện từ |
|
Kích thước và trọng lượng |
L * W * H = 1200 * 760 * 1830mm, 800kg |
