Hệ thống kiểm tra độ rung điện DC-2000

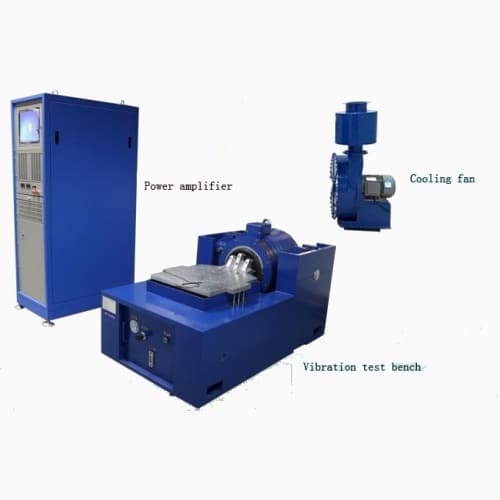

Hệ thống kiểm tra độ rung bao gồm bốn phần: băng ghế kiểm tra độ rung, bộ khuếch đại công suất, bộ điều khiển và quạt làm mát.

1. Băng ghế kiểm tra độ rung

Nguyên lý làm việc của bàn rung:

Vật dẫn cung cấp năng lượng được dẫn động bởi lực điện từ trong từ trường. Khi vòng động trong mạch từ của băng dao động điện từ truyền tín hiệu dòng điện xoay chiều thì trong mạch từ sinh ra một lực kích thích.

Vòng tròn động:

Bộ phận quan trọng nhất của bàn rung điện là vòng động, vòng động là hệ chủ động. Nó dẫn động cuộn dây được đặt trong khe hở không khí làm việc do hệ thống mạch từ tạo ra, để đạt được dao động lên xuống tự do bằng cách cung cấp năng lượng cho cuộn dây truyền động.

Cuộn dây kích thích:

Cuộn dây kích từ của bàn dao động điện được chia thành kích từ trên và kích từ dưới. Hai cùng với cuộn dây động tạo thành hai từ trường vuông góc lẫn nhau. Các cuộn dây được cắt vào nhau để tạo ra lực cảm ứng từ khi được cấp điện, bằng cách này, băng ghế rung tạo ra lực kích thích cần thiết bằng cách cắt giữa cuộn dây động và kích từ.

2. Bộ khuếch đại công suất

Nguyên lý làm việc của bộ khuếch đại công suất: nguồn xoay chiều ba pha được cách ly bởi biến áp tần số nguồn, buck được gửi đến bộ lọc toàn cầu ba pha, và sau đó nguồn điện một chiều gợn sóng thấp được gửi đến H -bridge biến áp thông qua bộ lọc tụ điện, và sóng điện áp đầu ra vượt qua chế độ bình thường và cuộn cảm chế độ chung, và được lọc và xuất ra bàn rung.

3. Phần điều khiển

Bộ điều khiển của chúng tôi sử dụng thuật toán điều khiển và khuôn khổ DSP tiên tiến nhất thế giới, bộ xử lý DSP 32 bit dấu phẩy động 450MHz, ADC 24 bit hiệu suất cao, dải động lên đến 130dB, đảm bảo chất lượng điều khiển đáng tin cậy. Đồng thời, bộ điều khiển có thể cung cấp cho bạn mô-đun phần mềm kiểm soát rung động toàn diện nhất, bao gồm: ngẫu nhiên, hình sin, sốc cổ điển, tìm kiếm và dừng cộng hưởng, kiểm soát phổ phản ứng xung kích, sin cộng ngẫu nhiên, sin cộng sine, ngẫu nhiên cộng ngẫu nhiên, dạng sóng dài hạn Tái tạo và các tính năng trợ năng khác. Mỗi mô-đun chức năng cung cấp các chức năng cơ bản và tùy chọn, và người dùng có thể tùy chỉnh các chức năng cần thiết khi cần thiết.

(Các đơn vị trên có thể được tích hợp sẵn trong hộp khuếch đại công suất để hoạt động tổng thể hoặc có thể được đặt riêng)

Mặt bàn mở rộng theo chiều dọc

Thông số:

Máy phát rung (DC-2000)
Lực sin	2000kgf (20000N)
Lực lượng ngẫu nhiên	2000kgf (20000N)
Lực ảnh hưởng	4000kgf (40000N)
Dải tần số	5 ～ 3000Hz
Dịch chuyển liên tục (Biên độ)	0-51mm, cài đặt trước
Tần số cách ly rung động	2,5Hz
Tần số cộng hưởng cấp một	2600 ± 5% Hz
Vít mặt bàn	17 * M10
Rò rỉ từ thông	<1MT
Tốc độ tối đa	2m / s
Tăng tốc tối đa	980m / s2 (100g)
Khối lượng tương đương của các bộ phận chuyển động	20kg
Đường kính cuộn dây động	Φ280mm
Tối đa Đang tải	300kg
Trọng lượng	2695kg
Bộ khuếch đại công suất chuyển mạch (KA-21)
Đầu ra bộ khuếch đại	21KVA
Điện áp đầu ra định mức	120Vrms
Tỷ lệ tín hiệu trên tiếng ồn	> 65dB
Hiệu quả của bộ khuếch đại công suất	＞ 95%
Bảo vệ hệ thống	Bảo vệ nhiệt độ, bảo vệ quá mức, bảo vệ quá áp, bảo vệ quá dòng, bảo vệ dưới điện áp, bảo vệ bên ngoài, bảo vệ lỗi logic
Kích thước	1800 * 900 * 800mm
Trọng lượng	450kg
Mặt bàn mở rộng theo chiều dọc (TB-1010)
Kích thước bảng	1000mm × 1000mm
Bàn cân	60kg
Tần số cao nhất	200Hz
Bảng mức (S-1010) Tùy chọn
Kích thước bảng	1000mm × 1000mm
Bàn cân	60kg
Tần số cao nhất	200Hz
Máy tính và các phụ kiện liên quan
Chủ nhà	Lenovo
Màn hình	Tùy chỉnh theo vị trí đặt trước của buồng điện
Quạt (FJ-2000)
Nguồn quạt	7,5KW
Khối lượng không khí	0,71M3 / s
Áp suất gió	3,5Kpa
Kích thước	500 * 300 * 200mm
Chiều dài ống dẫn	4m
Trọng lượng	140kg
Gia tốc kế (JF)
Nhạy cảm	150pc / g
Dải tần số	0,3-8000Hz ± 10%
Dải đo	2000g
Chống va đập	2500g
Độ dài dòng	5m
Nhiệt độ hoạt động	-40-150 ℃
Trọng lượng	35Gram
Phương pháp cài đặt	M5
