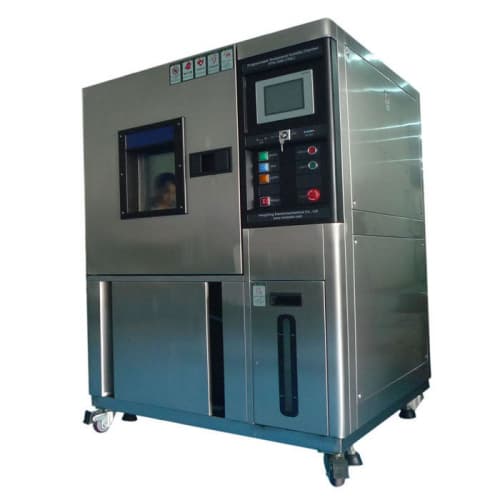

Phòng thử nghiệm nhiệt độ cao và thấp có thể lập trình IEC 60068 với thể tích 150L / IEC 60068 Programmable High And Low Temperature Test Chamber With 150L Volume PTH-1000

Khối lượng, kích thước và trọng lượng

Khối lượng bên trong danh nghĩa

(150L)

Kích thước hộp bên trong

W (500) mm × H (600) mm × D (500) mm

Kích thước

W (1070) mm × H (1460) mm × D (1070) mm

Trọng lượng

(150) KG

Màn biểu diễn

Kiểm tra điều kiện môi trường

Trong điều kiện không có mẫu bên trong buồng thử nghiệm, nhiệt độ môi trường là + 5 ~ + 28 ℃, độ ẩm tương đối ≤85%,

Phương pháp kiểm tra

GB / T 5170.2-2008 Thiết bị kiểm tra nhiệt độ

GB / T 5170.5-2008 Thiết bị kiểm tra độ ẩm

Phạm vi nhiệt độ

(-20) ℃ ～ + 150 ℃

Kiểm soát độ chính xác

Nhiệt độ: ± 0,2 ℃

(Nó có nghĩa là sự khác biệt giữa giá trị đặt bộ điều khiển và giá trị đo của bộ điều khiển)

Sự dao động nhiệt độ

≤0,5 ℃ (Dao động nhiệt độ là một nửa chênh lệch giữa trung tâm của nhiệt độ đo được cao nhất và nhiệt độ tối thiểu)

Lỗi nhiệt độ

≤ ± 1 ℃ (Nhiệt độ trung bình của giá trị hiển thị của bộ điều khiển nhiệt độ studio trừ đi nhiệt độ trung bình của trung tâm đo)

Nhiệt độ đồng đều

≤2,0 ℃ (Độ đồng đều nhiệt độ là giá trị trung bình cộng của sự chênh lệch giữa nhiệt độ tối đa đo được và nhiệt độ tối thiểu trong mỗi thử nghiệm)

Thời gian tăng nhiệt độ

3 ℃ / phút (Tải phi tuyến)

Thời gian làm mát

0,75 ~ 1 ℃ / phút (Tải phi tuyến)

Tiếng ồn làm việc

Mức âm thanh ≤70dB (A)

(Ở nhiệt độ môi trường 25 ℃, được đo trong buồng phản xạ ít tiếng vang hơn; áp dụng trọng số A, giá trị trung bình của thử nghiệm 8 điểm; mỗi mức điểm thử nghiệm tính từ nguồn phát ra tiếng ồn là 1 mét, độ cao từ mặt đất là 1 Mét)

Kết cấu

Cấu trúc cách nhiệt

1. Chất liệu bên ngoài: tấm thép không gỉ bề mặt cát chất lượng cao

2. Chất liệu tường bên trong: tấm thép không gỉ mặt gương chất lượng cao

3. Vật liệu cách nhiệt tủ: bọt polyurethane cứng + sợi thủy tinh

Cấu hình tiêu chuẩn phòng

1. Cửa sổ quan sát: kính rỗng màng điện trong suốt 1 cái (trên cửa)

2. Lỗ dẫn: φ50mm 1 cái (Ở phía bên trái của hộp)

3. Chuẩn bị ánh sáng bên trong cửa (Đèn tiết kiệm năng lượng hiệu quả cao và tuổi thọ cao)

4. Bánh xe di động: 4 chiếc

5. Chén chân cố định: 4 chiếc (chiều cao có thể điều chỉnh được)

6. Khung mẫu: hai lớp giá đỡ mẫu bằng thép không gỉ, 8 móc, chịu lực (đồng nhất): 25kg / lớp

(Mẫu bên trong không vượt quá tổng tải trọng cộng dồn: 100kg)

8. Phần mềm giao tiếp PC CD, giao diện đĩa U, giao diện giao tiếp RS23, khóa phần cứng lạm dụng, cáp giao tiếp 1 cái

Cửa

Cửa bản lề mở đơn (đối diện tủ, bản lề bên trái, tay nắm bên phải), có cửa sổ quan sát, hệ thống chiếu sáng, thiết bị điện chống ngưng tụ cửa sổ / cửa đi

Bảng điều khiển

Màn hình hiển thị bộ điều khiển, giao diện đĩa U, giao diện giao tiếp máy tính RS232, khóa phần cứng lạm dụng, công tắc nguồn, công tắc dừng khẩn cấp, đèn báo trạng thái và thiết bị cảnh báo bằng âm thanh

Phòng máy

Bộ phận làm lạnh, chảo nước, lỗ thoát nước

Quạt dàn ngưng, đầu vào bình ngưng

Tủ điều khiển phân phối điện

Bo mạch IO, máy biến áp, chấn lưu, rơ le trung gian, rơ le thời gian, rơ le trạng thái rắn, công tắc tơ AC, rơ le nhiệt, cầu chì, rơ le chống pha, công tắc hòa

Lò sưởi

1. Bộ gia nhiệt dải Nichrome

2. Cách điều khiển lò sưởi: không tiếp xúc và điều chế độ rộng xung định kỳ, SSR (rơle trạng thái rắn)

3. Công suất sưởi: 2,5KW

Lỗ xỏ dây và lỗ thoát nước

Ở mặt sau của hộp

Hệ thống lạnh

Chế độ làm việc

0 ℃ ~ -40 ℃ Mô hình áp dụng nén một giai đoạn, -40 ℃ ~ -70 ℃ Áp dụng cách làm lạnh tầng nhị phân

Máy nén lạnh

Máy nén quay có độ ồn thấp hoàn toàn khép kín

Thiết bị bay hơi

Vây bên ngoài Bộ trao đổi nhiệt dạng ống ren bên trong (Cũng được sử dụng như máy hút ẩm)

Tụ điện

Làm mát bằng không khí: Cánh tản nhiệt bên ngoài bộ trao đổi nhiệt dạng ống ren bên trong

Thiết bị điều chỉnh

Van mở rộng + mao dẫn

Bộ trao đổi nhiệt dạng tấm

(Sử dụng hệ thống lạnh theo tầng)

Bộ trao đổi nhiệt tấm thép không gỉ

Chế độ điều khiển tủ lạnh

1. Hệ thống điều khiển tự động điều chỉnh trạng thái chạy tủ lạnh tiết kiệm năng lượng tốt nhất theo điều kiện thử nghiệm

2. Khả năng làm mát của thiết bị bay hơi được chuyển đổi bởi hệ thống điều khiển dẫn động van điện từ

3. Mạch làm mát khí hồi của máy nén

Môi chất lạnh

R404a / R23 (Chỉ số suy giảm tầng ôzôn là 0, R23 được chấp nhận bởi hệ thống làm lạnh tầng)

Hệ thống điều khiển điện

Mô hình bộ điều khiển

SAMWON TEMI880

Người trưng bày

TEMI880: 5,7 inch, ma trận điểm 640 × 480, màn hình LCD màu TFT

Chế độ hoạt động

Chế độ chương trình, chế độ cài đặt

Cài đặt chế độ

TEMI880 Menu tiếng Trung & tiếng Anh (Có thể lựa chọn tùy ý), màn hình cảm ứng nhập

Dung lượng chương trình

TEMI880 (loại cảm ứng)

1. thủ tục: Tối đa 100 nhóm

2. Số lượng phân đoạn: Tối đa 10000 phân đoạn

3. Số chu kỳ: Tối đa có thể là vòng lặp vô hạn

Thiết lập phạm vi

Nhiệt độ: Theo phạm vi hoạt động nhiệt độ của thiết bị để điều chỉnh

Nghị quyết

Nhiệt độ: 0,1 ℃; Thời gian: 1 phút; Độ ẩm: 0,1% RH (thiết bị kiểm tra nhiệt độ và độ ẩm)

Đầu vào

PT100 Platinum kháng nhiệt

Tính năng giao tiếp

Giao diện đĩa U, giao diện RS-232, khóa phần cứng lạm dụng, phần mềm truyền thông máy tính miễn phí

Chế độ điều khiển

1. PID bão hòa chống tích hợp

2. Chế độ điều khiển nhiệt độ cân bằng BTC + Điều khiển làm mát thông minh DCC + Điều khiển điện thông minh DEC (thiết bị kiểm tra nhiệt độ)

3. Kiểm soát nhiệt độ và độ ẩm cân bằng BTHC + Điều khiển làm mát thông minh DCC + Điều khiển điện thông minh DEC (thiết bị kiểm tra nhiệt độ và độ ẩm)

Chức năng ghi đường cong

Với RAM bảo vệ pin, cài đặt và giá trị mẫu và thời gian lấy mẫu có thể được lưu, thời gian ghi tối đa là 180 ngày (khi khoảng thời gian lấy mẫu là 60S)

Các chức năng phụ trợ

1. Gợi ý các chức năng của cảnh báo lỗi và nguyên nhân, cách xử lý

2. Chức năng bảo vệ khi tắt nguồn

3. Bảo vệ nhiệt độ giới hạn trên và dưới

4. Chức năng hẹn giờ lịch (tự động bắt đầu và tự động dừng chạy)

5. Chức năng tự chẩn đoán

Môi trường sử dụng phần mềm

(do người dùng cung cấp)

Máy tương thích IBM PC, hơn PⅡCPU, hơn 128M bộ nhớ, với giao diện truyền thông RS-232

Đo nhiệt độ và độ ẩm

Nhiệt độ: PT100 platinum chịu nhiệt

Độ ẩm: phương pháp nhiệt kế bầu khô và ướt (chỉ dành cho loại nhiệt ẩm)

Điều kiện môi trường

1. nhiệt độ: 5 ℃ ～ 35 ℃

2. Độ ẩm tương đối: ≤85%

3. Áp suất không khí: 86kPa ～ 106kPa

Dòng điện tối đa Công suất tối đa

(40) A

(5.5) KW

(Dữ liệu thử nghiệm thu được ở nhiệt độ môi trường + 25 ℃, sau một giờ không có mẫu, điều kiện hoạt động ổn định)
