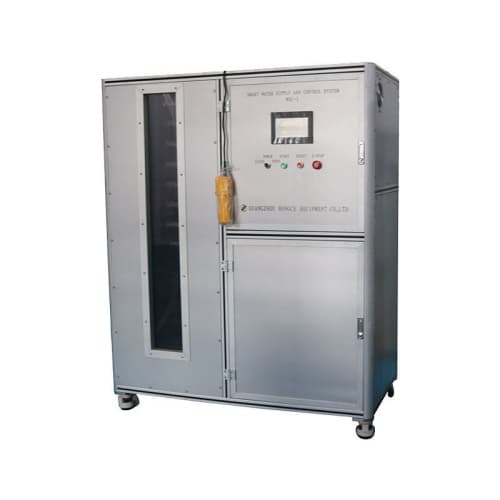

IEC 60529 Thử nghiệm IPX7 Bể ngâm điều khiển thông minh 500L Thiết bị thử nghiệm IEC / IEC 60529 IPX7 Test Smart Control Immersion Tank 500L IEC Test Equipment HH0805

Hệ thống cấp nước và điều khiển thông minh HH0805

Sự mô tả:

Điều này được sử dụng để thử nghiệm IPX7, nó cũng cung cấp khả năng điều khiển tự động điện và nước cho thử nghiệm chống thấm IPX1 ~ 6.

Xác nhận các tiêu chuẩn:

IEC 60529 IPX7;

EN 60529 IPX7;

IEC 60884-1;

IEC 60598-1;

IEC 60335-1, v.v.

Mẫu thử nghiệm: Thiết bị thử nghiệm có chức năng chống nước, chẳng hạn như thiết bị điện tử, đèn, tủ điện, linh kiện điện, ô tô, xe máy, sản phẩm điện (như thiết bị ô tô, các loại công tắc, động cơ vi mô, v.v.).

Tính năng:

Loại tích hợp bồn chứa nước và tủ điều khiển.

Thích hợp cho khả năng chống nước IPX1-6 và nước nhỏ giọt UL, thử nghiệm ngâm nước IPX7 và điều khiển tự động toàn bộ hệ thống thử nghiệm chống thấm nước;

Phương pháp cấp nước: cấp nước nhiệt độ không đổi, cấp nước lưu lượng không đổi, cấp nước áp suất không đổi

Quy trình kiểm soát cấp nước: Sau khi người dùng cài đặt trước giá trị lưu lượng nước và giá trị áp suất nước trên màn hình cảm ứng, đồng hồ điện tử hoặc đồng hồ đo áp suất kỹ thuật số theo dõi các giá trị hiện tại, đọc các giá trị vào PLC thông qua chuyển đổi dữ liệu, sau đó tự động điều chỉnh vòng quay tốc độ của bơm qua bộ biến tần.

Có lưu lượng lớn và lưu lượng nhỏ theo hai cách cấp nước.

Cấp nước lưu lượng lớn:

(a) Nó có thể áp dụng cho thử nghiệm phun nước mạnh IPX5 ~ IPX6 và phun nước IPX8

(b) Phạm vi lưu lượng: 10 ~ 100L / phút

(c) Độ chính xác của dòng chảy: ± 0,5L / phút

(d) Lưu lượng kế: Lưu lượng kế tuabin

(e) Máy bơm nước: Máy bơm ly tâm bằng thép không gỉ

Cấp nước lưu lượng nhỏ:

(a) Nó có thể áp dụng cho thử nghiệm chống thấm nước IPX1, IPX2, IPX3, IPX4 và UL

(b) Phạm vi lưu lượng: 1 ~ 10L / phút

(c) Độ chính xác của dòng chảy: ± 0,5L / phút

Lưu lượng kế: Lưu lượng kế tuabin

(d) Máy bơm nước: Máy bơm ly tâm bằng thép không gỉ

(e) Phạm vi áp suất: 0,1-3Kg / cm²;

(f) Hiển thị kỹ thuật số áp suất: Áp dụng đồng hồ đo áp suất kỹ thuật số;

Bể chứa nước:

(a) Nó có thể áp dụng cho việc lưu trữ nước thử nghiệm phun nước mạnh IPX5 ~ IPX6, phun nước IPX8, ngâm nước IPX7

(b) Thể tích: 500L

(c) Kích thước: L600mmXW660mmXH1400mm

(d) Cửa sổ quan sát: cửa sổ kính cường lực

(e) Kích thước cửa sổ quan sát: W200mmXH1250mm

(f) Máy đo độ sâu: thép không gỉ

(g) Chiều cao thước đo độ sâu: 1300mm, độ chính xác 1mm

(h) Kiểm soát mức chất lỏng: công tắc phao + ống tràn

Tủ điều khiển:

(a) Phát hiện dòng chảy: phản hồi tín hiệu dòng chảy thông qua lưu lượng kế điện tử

(b) Cài đặt luồng: đặt trên màn hình cảm ứng

(c) Phát hiện nhiệt độ: PID

(d) Bộ điều khiển: Mitsubishi PLC

(e) Giao diện thân thiện: 7 inch, màn hình cảm ứng màu

(f) Chức năng điều khiển: cấp nước lưu lượng không đổi, cấp nước áp suất không đổi, điều khiển chuyển động mưa giọt thẳng đứng, điều khiển chuyển động mưa ống dao động, điều khiển chuyển động bàn quay và điều khiển thời gian thử nghiệm.

(g) Chức năng bảo vệ: bảo vệ rò rỉ, bảo vệ quá tải, bảo vệ ngắn mạch.

Đường ống cấp nước: cấp nước của thiết bị này sử dụng ống PVC, nó được cấp cho từng thiết bị tùy theo bố trí công trường và được điều khiển bởi van nước điện từ. Lắp van thoát nước trên đường ống cấp nước, nó sẽ tự động xả nước sau khi kiểm tra xong.

Bộ lọc: vỏ thép không gỉ, lõi lọc tốt. Chất liệu thân máy: hợp kim nhôm định hình.

Kích thước bề ngoài (WXDXH): 1400X750X1600mm.
