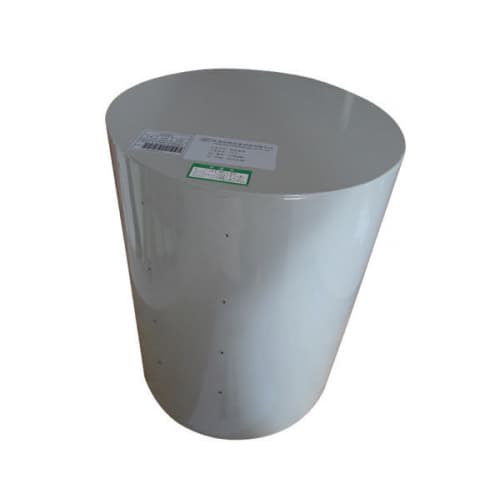

Ổ cắm tấm thép hình trụ Cấu trúc cố định Máy kiểm tra độ tin cậy IEC 60884.1 Điều khoản 24.3 / Cylindrical Steel Plate Socket Fixed Structure Reliability Tester IEC 60884.1 Clause 24.3 TC-1

Ổ cắm tấm thép hình trụ Cấu trúc cố định Máy kiểm tra độ tin cậy IEC 60884.1 Điều khoản 24.3

Thông tin sản phẩm:

Tấm thép hình trụ được thiết kế và sản xuất theo IEC60884-1 điều 24.3, GB2099.1-2008 điều 24.3, v.v., được sử dụng để kiểm tra độ tin cậy của kết cấu cố định của ổ cắm gắn trên bề mặt.

Đầu tiên, đế của ổ cắm kiểu bề mặt được cố định vào một hình trụ bằng thép tấm cứng, có bán kính bằng 4,5 lần khoảng cách giữa các lỗ cố định, nhưng trong mọi trường hợp, không nhỏ hơn 200 mm. Trục của các lỗ nằm trong một mặt phẳng vuông góc với trục của hình trụ và song song với bán kính thông qua xác nhận của khoảng cách giữa các lỗ.

Các vít cố định của đế được siết chặt dần, mô-men xoắn cực đại áp dụng là 0,5 Nm đối với vít có đường kính ren đến và bằng 3 mm và 1,2 Nm đối với vít có đường kính ren lớn hơn.

Đường kính:> 200mm
2. Chiều cao:> 200mm
3. độ dày:> 3mm
4. Chất liệu: sử dụng vật liệu ống thép đã qua xử lý. (Với tấm phẳng TC-2)

Người mẫu	TC-1
Đường kính	> 200mm
Chiều cao	> 200mm
Độ dày	> 3mm
Vật chất	sử dụng vật liệu ống thép đã qua xử lý
