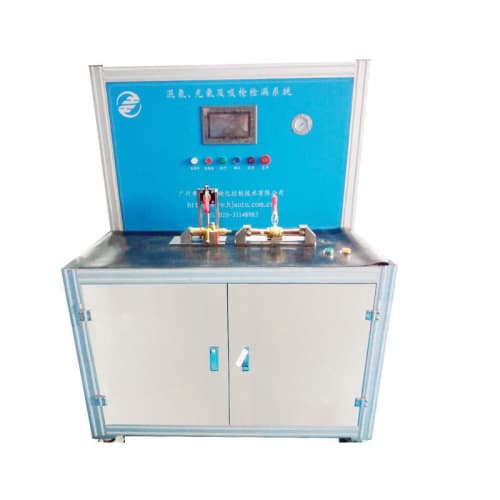

Thiết bị kiểm tra máy hút khí Heli cho Máy bay hơi nước ngưng điều hòa không khí Đường ống 10E-6Pa.m3 / s / Helium Sniffer Testing Equipment for Air Conditioning Condenser Evaporator Piping

Mô tả phát hiện rò rỉ:

Người vận hành đặt phôi vào đồ gá trên băng thử, làm kín các đầu nối của phôi với đồ gá bằng tay;

Sau khi người vận hành nhấn nút "Bắt đầu" xuống, nitơ áp suất cao sẽ tự động được bơm vào phôi cho đến khi áp suất trong phôi đạt đến giá trị đặt trước;

Hệ thống sẽ dừng nạp nitơ và tự động đánh giá xem phôi có rò rỉ tổng thể hay không theo giá trị giảm áp suất trong phôi:

Nếu giá trị giảm áp suất trong phôi vượt quá phạm vi cài đặt trước trong một khoảng thời gian xác định, điều đó cho thấy phôi bị rò rỉ tổng thể. Trong trường hợp đó, quá trình phát hiện rò rỉ tổng thể bị dừng lại; và rò rỉ tổng thể và hướng dẫn â € œNGâ € được hiển thị trên giao diện hoạt động; người vận hành nên nhấp vào â € œXác nhậnâ € trên bảng vận hành để xác nhận kết quả kiểm tra; nitơ áp suất cao trong phôi được tự động xả cho đến áp suất 1atm; phôi được dỡ bằng tay;

Nếu giá trị giảm áp suất trong phôi không vượt quá phạm vi đặt trước trong một khoảng thời gian xác định, điều đó cho thấy việc phát hiện rò rỉ tổng thể của thử nghiệm phôi đã được thông qua, quá trình tiếp theo được tiếp tục.

Phôi gia công được hút chân không đến độ chân không đặt trước;

Heli áp suất cao đặt trước được lấp đầy vào phôi;

Người vận hành giữ thiết bị đánh hơi để phát hiện heli xung quanh phôi;

Tự động xác định độ rò rỉ nhỏ của phôi:

Hệ thống sẽ tự động tổng hợp tất cả tốc độ rò rỉ của tất cả các điểm rò rỉ, nếu tổng trọng lượng khí heli được phát hiện vượt quá phạm vi cài đặt trước, điều đó cho thấy phôi có rò rỉ nhỏ. Trong trường hợp đó, quá trình phát hiện rò rỉ nhỏ bị dừng lại; và rò rỉ tốt và hướng dẫn â € œNGâ € được hiển thị trên giao diện hoạt động; người vận hành nên nhấp vào â € œXác nhậnâ € trên bảng vận hành để xác nhận kết quả kiểm tra; quá trình tiếp theo được tiếp tục.

Nếu tổng trọng lượng heli được phát hiện không vượt quá phạm vi cài đặt trước, điều đó cho thấy phôi đủ tiêu chuẩn và tín hiệu OK được đưa ra trên giao diện vận hành; quá trình tiếp theo được tiếp tục.

Helium trong phôi sẽ được thu hồi cho đến khi độ chân không bên trong phôi đạt đến giá trị đặt trước;

Không khí được nạp vào phôi cho đến áp suất 1atm;

Phôi được người vận hành bốc dỡ bằng tay
