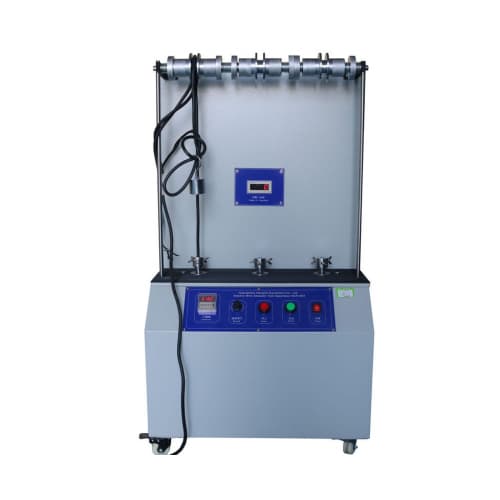

3 Thiết bị kiểm tra cáp trạm làm việc ， Thiết bị kiểm tra mài mòn dây điện / 3 Working Station Cable Testing Equipment ， Electric Wire Abrasion Test Apparatus HDX1304

ĐƯỜNG KÍNH CHIA SẺ CỐ ĐỊNH:	Φ40 ± 0,3mm	TỶ LỆ THỬ NGHIỆM:	Hành trình đơn 40 ± 1 lần / phút
KIỂM TRA:	Chuyển động lên xuống 0,1mm	TRẠM LÀM VIỆC:	3
TRỌNG LƯỢNG:	500 ± 5g * 3	PHẢN ĐỐI:	0 ~ 999999 (có thể Đặt trước)
ĐIỂM NỔI BẬT:	thiết bị kiểm tra vật liệu, máy kiểm tra dây điện

Giới thiệu sản phẩm:

Thiết bị này phù hợp với IEC60245-1 Cáp cách điện bằng cao su-Điện áp danh định lên đến và bao gồm 450/750 V-Phần 1: Yêu cầu chung, IEC60245-2 điều 3.3 và Hình 3 Cáp cách điện bằng cao su-Điện áp danh định lên đến và bao gồm 450/750 V -Phần 2: Các phương pháp kiểm tra.

Nó được sử dụng để kiểm tra thử nghiệm độ bền mài mòn của cáp mềm đã hoàn thiện.

Các thông số kỹ thuật:

Nguồn cấp	AC230V 50Hz
Đường kính trục cố định	Φ40 ± 0,3mm
Tỷ lệ kiểm tra	Các cú đánh đơn 40 ± 1 lần / phút
Kiểm tra đột quỵ	Chuyển động lên xuống 0,1mm
Trạm làm việc	3
Trọng lượng	500 ± 5g * 3
Phản đối	0 ~ 999999 (có thể được cài đặt trước)
Kích thước	1200 × 400 × 1400 (mm)

Phương pháp kiểm tra:

1. Thử nghiệm này phải được thực hiện trên ba cặp mẫu cáp mềm, mỗi cặp có chiều dài khoảng 1m.

2. Trong mỗi cặp, một mẫu phải được quấn sao cho gần hai vòng trên một trục quay cố định có đường kính 40mm ở đáy rãnh như thể hiện trong Hình 3, khoảng cách giữa các mặt bích của trục quay sao cho các lượt tiếp xúc chặt chẽ với nhau. Sau đó, mẫu phải được cố định để ngăn chặn bất kỳ chuyển động nào so với trục quay.

3. Mẫu còn lại phải được đặt trong rãnh tạo thành bởi các vòng quay và một quả nặng có khối lượng 500g phải được gắn vào một đầu.

4. Đầu kia sẽ được di chuyển lên và xuống trong khoảng cách 0,1m, với tốc độ khoảng 40 lần đánh một phút.
