| Mẫu thử nghiệm: | Công tắc đèn tự chấn lưu 250v | Giá trị điện áp kỹ thuật số: | 0 ~ 300V |
|---|---|---|---|
| Vận hành: | 3 – 40 lần | Giá trị điện kỹ thuật số: | 0 ~ 9KW |
| Kênh đầu ra: | 3 kênh | Trạm: | 3 trạm kiểm tra độc lập |
| Điểm nổi bật: |
thiết bị kiểm tra ánh sáng, kiểm tra đèn điện |
||
Điều khiển PLC 250v Đèn tự chấn lưu Công tắc Kiểm tra độ bền và Hệ thống kiểm tra tích hợp hộp tải
Tiêu chuẩn: IEC60669-1: 2017 điều khoản 19.3 và IEC60669-2-1: 2015 điều khoản 19.109
| Mục | Nội dung |
| Quyền lực | Một pha với mặt đất AC220VÂ ± 5% / 50Hz |
| Hệ thống điều khiển công nghiệp thông minh |
IPC: IPC-810E Phần mềm cấu hình: E5 Máy hiện sóng: Tektronix hoặc Agilent Mô-đun chuyển đổi: nhiều
bề mặt phun bột tĩnh điện |
| Chuyển đổi máy kiểm tra độ bền |
Trạm: 3 trạm kiểm tra độc lập Hệ thống điều khiển: Màn hình cảm ứng LCD màu 7 inch + PLC + động cơ servo, Nó có giao diện truyền thông, thuận tiện cho việc sử dụng trực tuyến hoặc giao tiếp với các thiết bị khác (chẳng hạn như các tải khác nhau), cho phép thu thập và thống kê dữ liệu. Hành trình kiểm tra: 0,1～100mm, có thể được cài đặt trước Tốc độ kiểm tra: 0,1～200mm / s, có thể được cài đặt trước Thời gian bật / tắt: khoảng thời gian â € ˜onâ € ™ sẽ là (25 + 5 0)% của tổng chu kỳ và thời gian â € ˜offâ € ™ (750 -5)%, 0,1～99,9 có thể được đặt trước Tốc độ hoạt động: Có thể đặt 3 – 40 lần, kết hợp với hành trình thử nghiệm, tốc độ thử nghiệm và cài đặt thời gian bật / tắt Phát hiện cảnh báo: Mạch phát hiện tích hợp, khi phát hiện sản phẩm không đủ tiêu chuẩn, sẽ có cảnh báo bằng âm thanh và hình ảnh, và có lời nhắc bằng văn bản: 1) Khi công tắc được liên kết, sự dẫn điện liên tục xảy ra; 2) Khi chập điện cháy không kết nối được; 3) Khi số đếm đến. Cổng kết nối tải: các tải thử nghiệm khác nhau có thể được kết nối khi cần thiết, chẳng hạn như tải đèn dây tóc vonfram, tải đèn chấn lưu bên ngoài, tải TV, tải cảm ứng, tải điện dung, tải động cơ, v.v. Kích thước: W1250mmà — D650mmà — H1150mmï¼ › Trọng lượng: 100kg. |
| Hộp phụ tải đèn có chấn lưu |
Giá trị điện áp kỹ thuật số: Phạm vi 0 ~ 300V, độ chính xác 0,5, Giá trị công suất kỹ thuật số: 0 ~ 9KW, độ chính xác 0,5 Kênh đầu ra: 3 kênh (hai kênh là 250W và kênh còn lại là 400W) Chuyển đổi điện áp định mức: 250V ~, điện áp đầu vào có thể điều chỉnh, Tất cả các thông số hoạt động được đặt ở 250V ~, bao gồm W, I đỉnh , I 2 t và dạng sóng dòng khởi động. Dòng định mức 10A, 13A, 16A, 20A bốn tùy chọn Mỗi thiết bị cung cấp một thiết bị điều khiển đóng cửa (màn hình cảm ứng chọn chức năng "hiệu chuẩn"), mỗi lần dẫn ở góc 90 độ, chức năng này có thể được sử dụng để hiệu chuẩn thiết bị ban đầu và xác minh phép đo. Với chức năng bảo vệ tắt / mở lâu, thời gian bảo vệ 1 ~ 99S có thể được cài đặt trước, bảo vệ báo động tắt máy. |
Nguyên tắc kiểm tra:
IEC60669-1: 2017 và IEC60669-2-1: 2015, chỉ dành cho công tắc có điện áp danh định 250V.
Mạch hộp tải phải phù hợp với Hình 12b và Điều 19.3, với cầu chỉnh lưu và tụ điện.
Hiển thị thiết bị: Đồng hồ đo công suất và vôn kế trên thiết bị để theo dõi.
Phương pháp hiệu chuẩn:
Quy trình kiểm tra thủ công và phương pháp hiệu chuẩn: mẫu công tắc được kết nối với đầu ra của hộp tải, máy hiện sóng được kết nối với cổng hiệu chuẩn và một điện trở chuẩn 0,2 cấp (giá trị điện trở là 0,01 ohm) được mắc nối tiếp với công tắc mạch và điện áp trên điện trở tiêu chuẩn được đọc bởi máy hiện sóng, Công thức chia điện áp cho điện trở để có được dòng điện (I = U / R = U / 0,01 = 100 * U), biểu đồ dạng sóng đo (GB16915 .1-2014 dạng sóng chuẩn để tham khảo) như sau:
Dữ liệu đo được sẽ được sao chép vào máy tính và tín hiệu điện áp lấy mẫu được tính toán bằng phần mềm Excel. Chia điện áp cho điện trở lấy mẫu (0,01 ôm) để có giá trị dòng điện đo được I = U / R = U / 0,01 = 100 * U.
Dữ liệu dạng sóng của 10A-100W được hiển thị trong bảng sau:
Để đảm bảo tính nhất quán và ổn định, dữ liệu trên cần nhiều hơn 5 phép đo (bao gồm cả lạnh và nóng), các giá trị đo được đều nằm trong yêu cầu của tiêu chuẩn.
Phương pháp kiểm tra tự động:

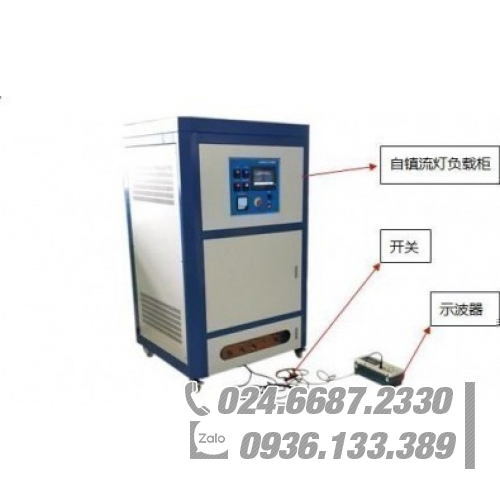

Lắp đặt mẫu công tắc cần thử nghiệm vào thiết bị thử độ bền của công tắc, sao cho đầu nối công tắc được kết nối với đầu ra của hộp tải đèn tự chấn lưu và đường tín hiệu máy tính công nghiệp (máy hiện sóng) được kết nối với cổng hiệu chuẩn. Khi thiết bị kiểm tra độ bền của công tắc được kết nối với bộ điều khiển truyền động lệnh để đóng công tắc, sóng hiện tại được gửi bởi hộp tải đèn tự chấn lưu được bật ở góc pha 90 ° và máy tính công nghiệp tự động thu thập các đỉnh hiện tại Đỉnh I, I 2 t, và điện áp V, và tính toán tự động, so sánh dữ liệu tiêu chuẩn, đưa ra phán đoán lỗi đủ điều kiện.
