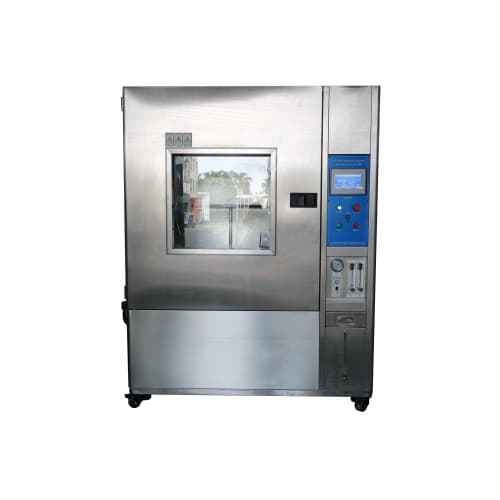

1000L IPX1234 Thiết bị kiểm tra bảo vệ chống xâm nhập / Máy kiểm tra độ chống thấm nước cho các sản phẩm điện và điện tử / 1000L IPX1234 Ingress Protection Test Equipment / Waterproof Degree

1000L IPX1234 Kiểm tra độ chống thấm nước Kiểm tra điều khiển PLC cho các sản phẩm điện và điện tử

Thiết bị này thích hợp cho việc thử nghiệm các sản phẩm điện được bao bọc và làm kín trong môi trường mưa liệu có thể đảm bảo hoạt động tốt của thiết bị và linh kiện hay không. Thiết bị này được thiết kế khoa học để thiết bị có thể mô phỏng thực tế nước nhỏ giọt, nước phun, nước bắn ... Ứng dụng hệ thống điều khiển toàn diện và công nghệ chuyển đổi tần số tạo nên góc quay của giá mẫu thử. Góc xoay của thanh lắc và tần số xoay của nước phun có thể được điều chỉnh tự động.

Thiết bị kiểm tra mức độ chống thấm nước IPX1 / 2, IPX3 / 4 được thiết kế và sản xuất theo tiêu chuẩn IEC 60529 <Mức độ bảo vệ được cung cấp bởi vỏ máy (Mã IP)>. Thiết bị này được áp dụng cho mục đích kiểm tra độ chống nước IPX1, IPX2, IPX3, IPX4, được áp dụng rộng rãi bởi các sản phẩm đèn điện, các tổ chức chứng nhận sản phẩm điện và điện tử, các tổ chức thử nghiệm và doanh nghiệp sản xuất để kiểm tra chất lượng.

Hiệu suất kỹ thuật

Phòng bên trong	1000mm * 1000mm * 1000mm
Buồng ngoài	1500mm * 1400mm * 1900mm
Tốc độ quay (vòng / phút)	1 ~ 5 có thể điều chỉnh
Đường kính bàn xoay	400 m, 200m
Chiều cao bàn xoay	200 mm, nó có thể điều chỉnh được
Lỗ nhỏ giọt	0,4 mm
IPX1, IPX2 Tốc độ nhỏ giọt (dòng nước)	1 +0,5 0mm / phút (IPX1), 3 + 0,5 0mm / phút (IPX2)
Khu vực nhỏ giọt	800X800 mm
Chiều cao	120 mm
Ống dao động mưa	R200, R400
Khoảng góc dao động của ống dao động	 ± 60 °,  ± 180 ° (Kết nối)
Lỗ kim	Ï † 0 .4 mm
Tốc độ xoay	IPX3 15 lần / phút; IPX4 5 lần / phút
Khoảng cách giữa các lỗ	50 mm
Lưu lượng nước của mỗi lỗ	0,07 L / phút + 5%
Áp suất phun	80-150Kpa
Con lắc xích đu	Tối đa ± 150 °
Lỗ phun	121 lỗ của Ф0,5mm 1 lỗ ở tâm 1 vòng tròn bên trong gồm 12 lỗ ở góc 30 ° 4 vòng tròn bên ngoài gồm 24 lỗ ở góc 15 °

Phương pháp sử dụng

Chuẩn bị trước khi kiểm tra

Xoay công tắc nguồn, hệ thống được bật nguồn, đèn báo nguồn sáng, màn hình cảm ứng được bật để hiển thị màn hình [Trang chính] và nhấp vào [Màn hình điều khiển] để chuyển đến màn hình điều khiển.

1. lắp đặt ống dao động

Lắp đặt các loại ống con lắc khác nhau tùy theo yêu cầu thử nghiệm. Khi lắp phải lắp một bên lỗ thoát nước ở bên phải. Khi ống dao động của R200 dùng để kiểm tra IPX3, bạn cần bịt 4 lỗ. Khi ống con lắc R400 được sử dụng cho thử nghiệm IPX3, nó cần được chặn 5 Lỗ.

Việc lắp đặt giai đoạn quay có thể làm đất

Giai đoạn quay có hai giai đoạn, và giai đoạn được thay thế tùy theo kích thước của ống dao động, và giai đoạn có thể quay ngược chiều kim đồng hồ.

Vị trí mẫu

Đặt mẫu lên bàn xoay và mẫu được cố định cách kim 200 mm. Nhấn chế độ thủ công trên màn hình [Tham số] để xoay Giai đoạn xoay và quan sát xem quá trình quay có bình thường hay không.

Bắt đầu kiểm tra

1 , Kiểm tra mưa nhỏ giọt dọc IPX1 : Di chuyển màn hình cảm ứng đến [Màn hình tham số] và nhấp vào Chọn chế độ nhỏ giọt IPX1-2, nhấp vào nút bắt đầu để bắt đầu thử nghiệm, Điều chỉnh đồng hồ đo lưu lượng của IPX1-2 đến lưu lượng yêu cầu và mở khí nén Đóng nhỏ giọt đều, nhấp vào nút, Bắt đầu tính thời gian kiểm tra.

2. Thử nghiệm mưa nhỏ giọt thẳng đứng IPX2 :

Thao tác kiểm tra tương tự như trên.

3. Thử nghiệm nước ống dao động IPX3 :

Di chuyển màn hình cảm ứng sang màn hình [Thông số] và nhấn nút, tự động xoay Ống dao động đến vị trí 0 °, đặt thời gian kiểm tra và chọn chế độ IPX3. Nhấn, điều chỉnh tốc độ dòng chảy của dòng sản xuất IPX3 trên bảng điều khiển.

R200 (IPX3: 0,35LPM, IPX4: 0,7LPM), R400 (IPX3: 1,0LPM, IPX4: 1,5LPM)

4. Thử nghiệm nước ống dao độngIPX4 :

Quá trình hoạt động giống như thử nghiệm nước Dao động IPX3. Chỉ có góc thử nghiệm được đặt thành 350 °.

5. Kiểm tra vòi phun IPX3-4

Chuyển màn hình sang [Màn hình tham số], chọn chế độ Vòi phun, cài đặt thời gian kiểm tra, cài đặt thời gian và nhấn nút, điều chỉnh đồng hồ đo lưu lượng của Vòi phun phía sau bể thành 9LPM.
