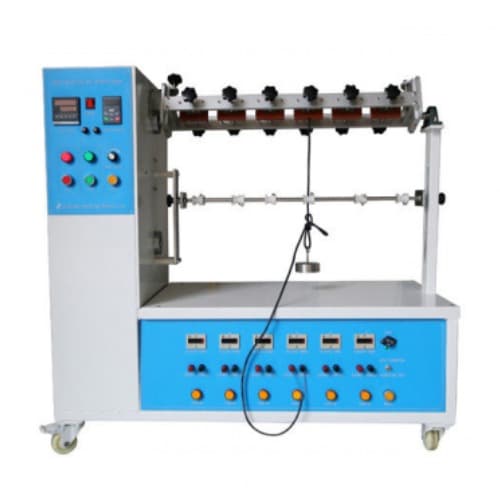

IEC 60884-1 Hình 21 Thiết bị thử nghiệm ổ cắm để thử nghiệm uốn 10-60 vòng / phút / IEC 60884-1 Figure 21 Plug Socket Tester Apparatus For Flexing Test 10-60rpm HC9919

IEC 60884-1 Hình 21 Bộ kiểm tra ổ cắm Bộ kiểm tra dây nguồn Bộ kiểm tra uốn 10 ~ 60 vòng / phút

Thiết bị thử độ mềm dẻo của dây phích cắm được thiết kế và sản xuất theo yêu cầu tiêu chuẩn của IEC 60884-1 hình 21, được sử dụng để xử lý thử nghiệm uốn cong đối với dây nguồn của phích cắm không thể quấn lại, thiết bị và các thiết bị điện tương tự (dụng cụ điện).

Thiết bị có thể được cài đặt trước thời gian kiểm tra (lên đến 999999), nó có thể thực hiện kiểm tra và tính toán số lượng kiểm tra tự động. Khi thời gian kiểm tra đạt đến giá trị đặt trước, hệ thống sẽ tự động tắt và báo hiệu hoàn thành phát ra âm thanh. Khi thiết bị thử nghiệm kết nối với tải bên ngoài, nó có thể được sử dụng để xử lý thử nghiệm với tải.

Tiêu chuẩn: IEC 60884-1 2013 điều khoản 23.4 và hình 21, UL817, VDE0620

Ứng dụng: Thiết bị này được sử dụng để kiểm tra tính chất uốn cong của phích cắm không thể quấn lại (thiết bị đầu cuối) và ổ cắm di động không thể quấn lại, kiểm tra độ bền của cáp nguồn và áo khoác.

Mẫu thử nghiệm: Phích cắm không thể quấn lại và ổ cắm di động không thể quấn lại

Tính năng: Động cơ giảm tốc điều khiển cấu trúc khối trượt bằng tay quay để thực hiện chuyển động qua lại, góc uốn trái và phải được điều chỉnh bằng quy mô thủ công và có thể tùy chỉnh mô hình màn hình cảm ứng điều chỉnh góc tự động.

Tester sẽ tự động tắt khi hoàn thành thời gian kiểm tra đặt trước.

1. Nguồn cung cấp: AC220V 50Hz
2. Góc uốn: Góc xoay ở hai bên 45 °, 60 ° hoặc 90 °. Có thể điều chỉnh
3. Tốc độ uốn: 10 ~ 60rpm (chuyển đổi tần số), mặc định 60 lần / phút
4. Trọng lượng: 20N, 10N. 6 mỗi cái (UL 113g và 284g trọng lượng có thể được tùy chỉnh)
5. Trạm kiểm tra: 6 trạm, với 6 bộ thiết bị kẹp
6. Thời gian kiểm tra: một quầy chung, 6 quầy riêng lẻ. 0 ~ 999999 cài đặt trước
7. Lý thuyết cơ học: Khối tay quay trên hộp giảm tốc được động cơ điện truyền động làm chuyển động tịnh tiến qua lại.
8. Chỉ báo đứt dây: Đèn báo màu đỏ Φ25

Nguồn cấp	AC220V, 60Hz
Số lượng trạm kiểm tra	6, với 6 bộ kẹp
Số lần uốn	1-999999 (có thể điều chỉnh). Với 6 quầy độc lập tương ứng với từng trạm, và có một quầy tổng hợp
Tỷ lệ uốn	10 ~ 60 vòng / phút (có thể điều chỉnh)
Góc uốn	Góc xoay ở hai bên cho 45 °, 60 °, 90 °
Mẫu kết nối dây	6 CÁI
Trọng lượng	10N / 20N * 6 (trọng lượng của UL113g và 284g)
Dấu hiệu phá vỡ	Hiển thị chỉ báo
Kích thước	L * W * H = 870mm * 610mm * 820mm
Phù hợp với tiêu chuẩn	IEC884-1 Hình 21 và điều 23.4, IEC320-1, VDE0620
Lý thuyết cơ học	Khối tay quay trên hộp giảm tốc được động cơ điện truyền động để làm chuyển động tịnh tiến.
